Обозначение электродвигателя

Содержание

• Что такое маркировка электродвигателя и зачем её понимать
• Стандарты маркировки электродвигателей: ГОСТ, IEC, NEMA и DIN
• Архитектура маркировки: как читается строка обозначения
  • Структура маркировки по ГОСТ (серия АИР и другие)
  • Структура маркировки по IEC
• Буквенные обозначения серии и типа электродвигателя
• Цифровые обозначения: габарит, длина станины и число полюсов
• Климатическое исполнение и категория размещения
• Степень защиты IP: что означают две цифры
• Класс изоляции и допустимая рабочая температура обмоток
• Классы энергоэффективности IE1–IE4 (стандарт IEC 60034-30)
• Монтажное исполнение (IM): коды крепления по IEC
• Режим работы (S1–S9) и метод охлаждения (IC)
• Дополнительные элементы шильдика
• Специальные исполнения: взрывозащита, частотное управление, редукторные двигатели
• Практические примеры расшифровки
  • Пример 1: АИР 100L4 У3 IP54
  • Пример 2: АИР 132М4 У3 IP54
  • Пример 3: IEC-маркировка — IE3, IM B5, IP55, 7.5 кВт
  • Пример 4: Взрывозащищенный двигатель 4АМ 132М4 Exd IIB T4 У2 IM B3
  • Пример 5: Двигатель с тормозом — АИР 160S4 УХЛ4 IP55 IM B5 + BRAKE + PTC
• Пошаговый алгоритм самостоятельной расшифровки шильдика
• Заключение: маркировка как инструмент инженерного решения
• Часто задаваемые вопросы

Маркировка электродвигателя — это система буквенно-цифровых кодов на заводской табличке (шильдике), содержащая полный технический паспорт машины. Понимание этих символов — ключевой навык для инженеров, электриков и специалистов по закупкам. В этой статье разберем, как читать обозначение электродвигателей по стандартам ГОСТ и IEC, чтобы безошибочно подбирать оборудование, заказывать запчасти и проверять соответствие агрегата условиям эксплуатации.

Что такое маркировка электродвигателя и зачем её понимать

На корпусе каждого промышленного двигателя закреплена металлическая табличка — шильдик. Расшифровка маркировки электродвигателя дает специалисту информацию о типе машины, габаритах, мощности, скорости вращения, климатическом исполнении и классе защиты.

Практическая необходимость расшифровки возникает в трех ключевых сценариях:

1. Подбор аналога при замене. Когда старый двигатель вышел из строя, а точная модель снята с производства — по обозначению электродвигателей можно найти современный функциональный заменитель с теми же установочными размерами и характеристиками.
2. Проверка соответствия условиям применения. Перед установкой нового агрегата инженер должен убедиться, что его параметры соответствуют среде эксплуатации.
3. Заказ запчастей и ремонт. Правильное чтение шильдика позволяет точно идентифицировать компоненты, что исключает ошибки при заказе.

Стандарты маркировки электродвигателей: ГОСТ, IEC, NEMA и DIN

Системы маркировки электродвигателей различаются в зависимости от страны-производителя. На российском рынке чаще всего встречаются четыре стандарта:

• ГОСТ (Россия/СНГ) — основной стандарт для отечественного оборудования. Наиболее распространенные серии: А, АО2, 4А, 4АМ, АИР, 5АИ.
• IEC 60034 — международный стандарт, применяемый в Европе и для экспортных поставок.
• NEMA MG-1 — американский стандарт (США, Канада, Мексика).
• DIN VDE 0530 — немецкий стандарт, сегодня практически вытеснен международным IEC.

Для повседневной работы в России специалисту достаточно владеть системами ГОСТ и IEC.

Архитектура маркировки: как читается строка обозначения

Обозначение электродвигателей по ГОСТ строится по строгой логике слева направо. Типовая структура включает следующие позиции:

1. Префикс класса точности (необязателен).
2. Серия/тип — буквенное обозначение (АИР, 4А, 5А и т.д.).
3. Габарит (высота оси вращения) — число в миллиметрах.
4. Длина станины — буквенный индекс (S — короткая, M — средняя, L — длинная).
5. Число полюсов — цифра, определяющая синхронную скорость.
6. Климатическое исполнение — буква (У, УХЛ, Т, О и т.д.).
7. Категория размещения — цифра (1–5 по ГОСТ 15150).

В международной практике IEC строка строится иначе: мощность в киловаттах выносится в начало, затем указываются число полюсов, монтажное исполнение, степень защиты IP и класс энергоэффективности IE.

Структура маркировки по ГОСТ (серия АИР и другие)

Рассмотрим обозначение электродвигателей по ГОСТ на конкретном примере:

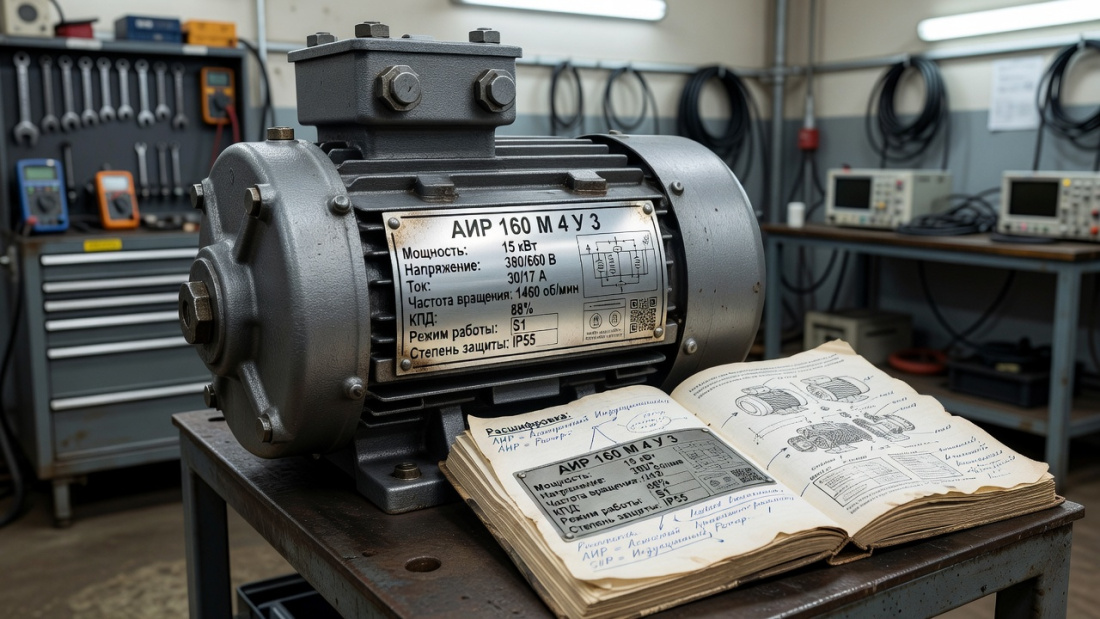

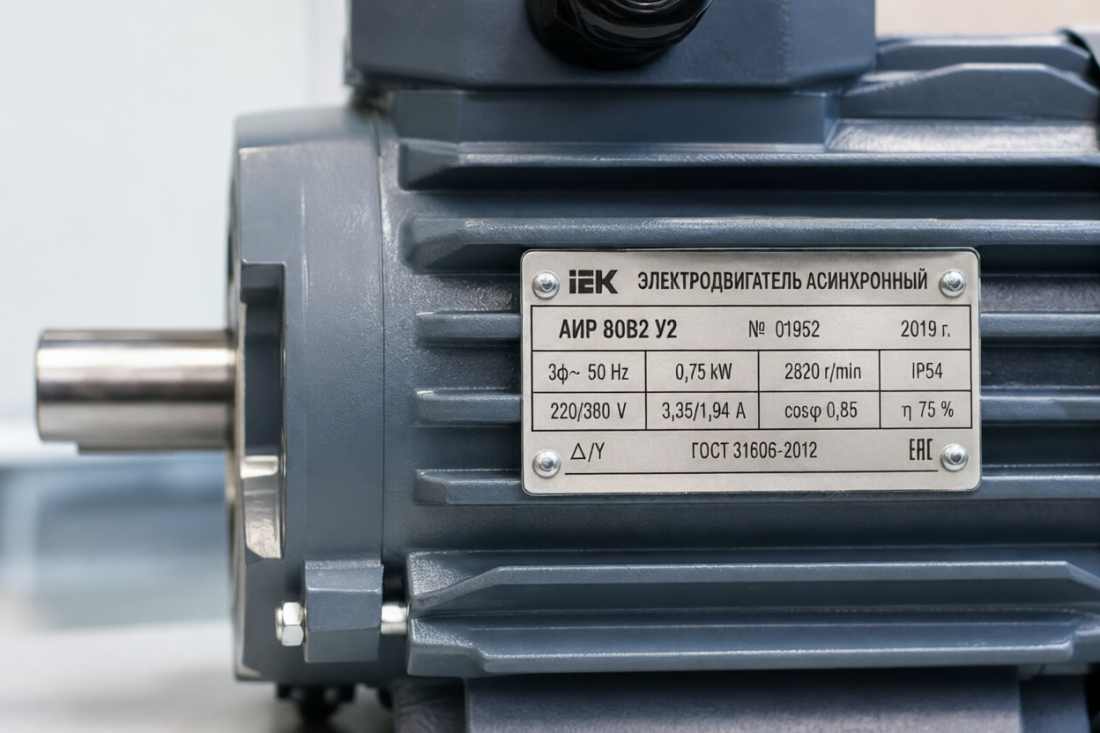

АИР 100L4 У3 IP54

Разбор каждой позиции:

• АИР — серия (асинхронный двигатель, унифицированный, российский).
• 100 — высота оси вращения (h = 100 мм).
• L — длина станины (Long). Бывает S (Short), M (Medium), L (Long).
• 4 — число полюсов. Для сети 50 Гц четыре полюса дают синхронную скорость 1500 об/мин.
• У3 — климатическое исполнение У (умеренный климат) и категория размещения 3 (закрытое помещение).
• IP54 — степень защиты (первая цифра 5 — защита от пыли, вторая 4 — защита от брызг).

Структура маркировки по IEC

Для двигателей по международному стандарту обозначение электродвигателей выглядит иначе. Пример:

7,5 кВт 4P IM B3 IP55 IE3

Расшифровка:

• 7,5 кВт — номинальная мощность на валу.
• 4P — четыре полюса.
• IM B3 — монтажное исполнение (горизонтальное на лапах).
• IP55 — степень защиты.
• IE3 — класс энергоэффективности (сверхвысокий).

Главное отличие от ГОСТ: в IEC-маркировке нет кода серии, а мощность вынесена на первое место.

Буквенные обозначения серии и типа электродвигателя

Первые буквы в ГОСТ-обозначении всегда указывают на серию и конструктивные особенности:

• А / АО2 — устаревшие серии (1949–1961 гг.).
• 4А / 4АМ — советский стандарт 1970–1980-х годов.
• АИР — современная российская серия.
• 5АИ / 6АИ — новейшие разработки с улучшенными энергетическими показателями.
• RA / RА-серия — обозначения с итальянскими корнями.

Кроме букв серии, в обозначении могут присутствовать модификаторы:

Цифровые обозначения: габарит, длина станины и число полюсов

Цифровая часть обозначения электродвигателей содержит три ключевых параметра:

Высота оси вращения (h). Стандартный ряд: 56, 63, 71, 80, 90, 100, 112, 132, 160, 180, 200, 225, 250, 280, 315, 355 мм.

Длина станины. Обозначается буквами S, M, L. Влияет на допустимую мощность: для высоты 132 мм двигатель АИР 132S4 имеет мощность 7,5 кВт, а АИР 132М4 — 11 кВт.

Число полюсов. Задает синхронную скорость. Для частоты 50 Гц:

• 2 полюса — 3000 об/мин;
• 4 полюса — 1500 об/мин;
• 6 полюсов — 1000 об/мин;
• 8 полюсов — 750 об/мин.

Номинальная скорость всегда ниже синхронной из-за скольжения ротора.

Климатическое исполнение и категория размещения

После цифровой части в обозначении электродвигателей следует буквенно-цифровой код климатического исполнения по ГОСТ 15150:

Климатическое исполнение:

• У — умеренный климат (от -45 до +40°C).
• УХЛ — умеренно-холодный (от -60 до +40°C).
• Т — тропический (от +1 до +50°C).
• О — общеклиматическое.
• М — морской.
• В — все районы (суша и море).

Категория размещения:

• 1 — на открытом воздухе.
• 2 — под навесом.
• 3 — в закрытых помещениях.
• 4 — в закрытых помещениях с регулируемыми условиями.
• 5 — в помещениях с повышенной влажностью.

Пример: У3 — двигатель для умеренного климата в закрытом помещении.

Степень защиты IP: что означают две цифры

Степень защиты IP (Ingress Protection) регламентируется стандартами IEC 60529 и ГОСТ 14254. Первая цифра (0–6) — защита от твердых частиц и пыли, вторая (0–9) — защита от воды.

Наиболее распространенные для промышленных двигателей:

• IP44 — стандартное промышленное исполнение.
• IP54 — пылезащищенное и защищенное от брызг.
• IP55 — пылезащищенное и защищенное от струй воды.
• IP65 — пыленепроницаемое и защищенное от струй воды.

Класс изоляции и допустимая рабочая температура обмоток

Класс изоляции определяет максимально допустимую температуру обмоток:

Современные двигатели чаще всего имеют класс F при номинировании по классу B — это означает запас в 25°C, значительно увеличивающий ресурс. Превышение допустимой температуры на 10°C сокращает срок службы изоляции вдвое.

Классы энергоэффективности IE1–IE4 (стандарт IEC 60034-30)

Система IE (International Efficiency) по стандарту IEC 60034-30 классифицирует двигатели по энергетической эффективности:

• IE1 — стандартный класс (Standard Efficiency).
• IE2 — высокий класс (High Efficiency).
• IE3 — класс Premium (сверхвысокий).
• IE4 — класс Super Premium.

Маркировка IE наносится на шильдик рядом с номинальным КПД. В России действует гармонизированный ГОСТ IEC 60034-30-1-2016.

Монтажное исполнение (IM): коды крепления по IEC

Код IM (International Mounting) по IEC 60034-7 определяет способ крепления и ориентацию двигателя:

• IM B3 — на лапах, горизонтально (самый распространенный).
• IM B5 — фланцевый щит, горизонтально.
• IM B35 — лапы + фланец.
• IM V1 — вертикально, вал вниз.
• IM V3 — вертикально, вал вверх.

Режим работы (S1–S9) и метод охлаждения (IC)

Режим работы по IEC 60034-1 описывает циклы нагрузки:

• S1 — непрерывный, стандарт для большинства применений.
• S2 — кратковременный.
• S3 — перемежающийся с паузами.
• S4–S9 — специальные режимы с пусками и торможениями.

Метод охлаждения IC (IEC 60034-6):

• IC411 — принудительный внешний обдув (стандарт).
• IC410 — самообдув.
• IC416 — внешний вентилятор.

Дополнительные элементы шильдика

Помимо кодированных параметров, на шильдике всегда присутствуют:

• Наименование производителя и страна производства.
• Серийный номер для отслеживания партии.
• Дата выпуска (месяц/год).
• Номер ТУ или ГОСТа.

Эти данные критически важны при заказе запчастей и в гарантийных случаях.

Специальные исполнения: взрывозащита, частотное управление, редукторные двигатели

В маркировке специальных двигателей появляются дополнительные коды:

Взрывозащита Ex по IEC 60079:

• Ex d — взрывонепроницаемая оболочка.
• Ex e — повышенная надежность.
• Ex n — невоспламеняющееся оборудование.
• Ex ia/ib — искробезопасные цепи.

Частотное управление — в обозначении может присутствовать «FR» или «VFD». Требуется усиленная изоляция класса F или H.

Редукторный двигатель — суффикс «Р» или отдельное обозначение типа МРП, МЧП.

Практические примеры расшифровки

Пример 1: АИР 100L4 У3 IP54

• АИР — серия.
• 100 — высота оси 100 мм.
• L — длинная станина.
• 4 — 4 полюса, скорость ~1500 об/мин.
• У3 — умеренный климат, закрытое помещение.
• IP54 — пылезащищенный, защита от брызг.
  Мощность — 4,0 кВт.

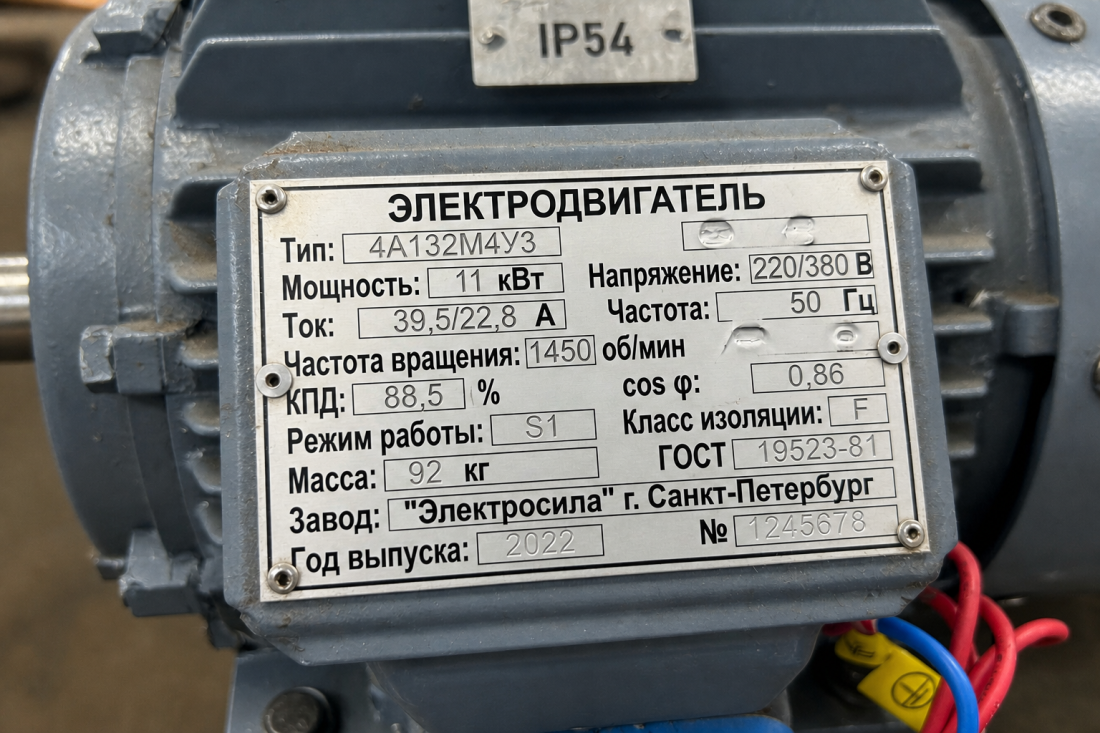

Пример 2: АИР 132М4 У3 IP54

• 132 — высота оси 132 мм.
• М — средняя станина.
• 4 — 4 полюса.
  Мощность — 11 кВт, 1500 об/мин.

Пример 3: IEC-маркировка — IE3, IM B5, IP55, 7.5 кВт

• 7,5 кВт — мощность.
• 4P — 4 полюса.
• IM B5 — фланцевый монтаж.
• IP55 — защита от пыли и струй воды.
• IE3 — класс Premium.
  Соответствует приблизительно АИР 132М4.

Пример 4: Взрывозащищенный двигатель 4АМ 132М4 Exd IIB T4 У2 IM B3

• 4АМ — серия.
132М4 — высота 132 мм, средняя станина, 4 полюса.
• Exd — взрывонепроницаемая оболочка.
• IIB — группа газов.
• T4 — температурный класс (135°C).
• У2 — умеренный климат, под навесом.
• IM B3 — лапы, горизонтально.

Пример 5: Двигатель с тормозом — АИР 160S4 УХЛ4 IP55 IM B5 + BRAKE + PTC

• АИР 160S4 — h=160 мм, короткая станина, 4 полюса.
• УХЛ4 — умеренно-холодный климат, закрытое помещение.
• IP55 — защита от пыли и струй.
• IM B5 — фланцевый монтаж.
• BRAKE — встроенный тормоз.
• PTC — термистор для тепловой защиты.

Пошаговый алгоритм самостоятельной расшифровки шильдика

1. Определить стандарт (ГОСТ или IEC).
2. Расшифровать серию.
3. Прочитать габарит h.
4. Прочитать длину станины.
5. Прочитать число полюсов.
6. Определить мощность (из таблицы или явно).
7. Прочитать климатическое исполнение.
8. Прочитать IP-код.
9. Прочитать класс изоляции.
10. Найти класс IE.
11. Определить монтажное исполнение IM.
12. Найти режим работы.
13. Проверить наличие специсполнений.

Заключение: маркировка как инструмент инженерного решения

Грамотное чтение шильдика обеспечивает три главных преимущества: правильный подбор аналога при замене, проверку соответствия двигателя условиям применения и экономию времени при заказе запчастей. Маркировка электродвигателя — это не формальность, а концентрированный технический паспорт. Умение читать ее позволяет избежать ошибок при подборе и продлить срок службы оборудования.

Часто задаваемые вопросы

1. Как читать маркировку электродвигателей?

Читайте строку слева направо: серия → высота оси → длина станины → число полюсов → климатическое исполнение → категория размещения → IP.

2. Какая маркировка должна быть на корпусе электродвигателя?

Тип, мощность, напряжение, ток, частота вращения, КПД, cosφ, класс изоляции, IP, режим работы, климатическое исполнение, производитель и серийный номер.

3. Какие основные стандарты маркировки электродвигателей существуют?

ГОСТ, IEC 60034, NEMA MG-1 и DIN VDE 0530.

4. Что такое степень защиты IP и как её расшифровать?

IP — код защиты от твердых частиц и воды. Первая цифра — защита от пыли, вторая — от влаги.

5. Что означает монтажное исполнение IM в маркировке?

IM определяет способ крепления и ориентацию двигателя. Например, IM B3 — горизонтально на лапах.

6. Какие классы изоляции электродвигателей бывают?

A (105°C), E (120°C), B (130°C), F (155°C), H (180°C). Стандарт — класс F.

7. Какие бывают классы энергоэффективности электродвигателей?

IE1, IE2, IE3, IE4 по стандарту IEC 60034-30.
