Замена подшипника в электродвигателе

Содержание

• Введение: важность замены подшипников
• Как определить, что подшипники электродвигателя нуждаются в замене
• Как правильно подобрать подшипники для электродвигателя
• Инструменты для замены подшипников электродвигателя
• Пошаговая инструкция по демонтажу подшипников
• Как установить новые подшипники на электродвигатель
• Замена подшипников в крупногабаритных электродвигателях
• Проверка правильности установки подшипников
• Правильная смазка подшипников электродвигателя
• Техника безопасности при замене подшипников электродвигателя
• FAQ: Часто задаваемые вопросы о замене подшипников электродвигателя

Введение: важность замены подшипников

Подшипник — критический элемент, обеспечивающий вращение ротора (подвижной части) электродвигателя. Его состояние напрямую влияет на ресурс всего оборудования и безаварийность работы промышленных агрегатов. Ресурс подшипника зависит от наработки в моточасах, нагрузки и условий эксплуатации, а не от календарного времени. Замена подшипников электродвигателя — процедура, требующая профессиональных навыков. В этом руководстве мы рассмотрим, почему важно менять элементы с обеих сторон одновременно и как правильно подобрать деталь для надежной работы.

Как определить, что подшипники электродвигателя нуждаются в замене

Своевременная диагностика предотвращает аварийный выход двигателя из строя. Игнорирование первых признаков износа приводит к заклиниванию вала и дорогостоящему ремонту обмоток. Основные симптомы, указывающие на износ подшипников:

• Посторонний шум. Глухие удары или металлический скрежет указывают на разрушение сепаратора или дорожек качения.
• Повышенная вибрация. Сигнализирует о нарушении геометрии беговых дорожек или наличии люфтов.
• Локальный перегрев. Перегрев указывает на недостаточную смазку или начинающееся разрушение детали.
• Утечка смазки. Вытекание темной смазки с запахом гари свидетельствует о высокотемпературной деградации материала.

Как правильно подобрать подшипники для электродвигателя

Правильный подбор детали — залог долговечности. Ошибка в типоразмере приводит к быстрому выходу узла из строя. Маркировка, нанесенная на торец детали, содержит всю необходимую информацию. Например, подшипник 6204 расшифровывается так: «6» — шариковый радиальный, «2» — серия ширины, «04» — внутренний диаметр 20 мм (умножение кода на 5 работает для диаметров от 20 мм, для кодов 00–03 действуют фиксированные значения 10, 12, 15, 17 мм). Буквы «RS» указывают на наличие резинового уплотнения. Для большинства электродвигателей обязателен подшипник с увеличенным радиальным зазором (C3), компенсирующим температурное расширение вала.

Инструменты для замены подшипников электродвигателя

Качественная замена подшипников невозможна без правильно подобранного инструмента. Ударная нагрузка при демонтаже запрещена во избежание повреждения вала и обмоток. Для проведения работ потребуется:

• Съемник подшипников (механический или гидравлический). Основной инструмент для демонтажа подшипника. Для крупных агрегатов применяются гидравлические модели.
• Нагревательное оборудование (индукционный нагреватель). Применяется для установки подшипников. Нагрев до 80–100°C позволяет надеть деталь на вал без повреждений.
• Слесарный инструмент. Набор ключей, динамометрический ключ для затяжки крышек с заданным усилием.
• Пресс или оправки. Для механической запрессовки подшипников, не допускающих высокотемпературного нагрева (с резиновыми уплотнениями).

Пошаговая инструкция по демонтажу подшипников

Демонтаж подшипника требует аккуратности, чтобы не повредить вал и посадочные места. Процесс разборки начинается с обесточивания оборудования. Алгоритм действий:

1. Разборка двигателя. Снимите вентилятор и кожух, открутите болты стяжек, снимите крышки (щиты).
2. Извлечение ротора. Аккуратно извлеките ротор из статора, чтобы не задеть обмотку.
3. Осмотр посадочных мест. Проверьте вал и крышки на наличие задиров, царапин и износа. Даже новый подшипник выйдет из строя за месяц, если посадочное место имеет эллипс или повреждения.
4. Снятие старого подшипника. Установите лапы съемника за внутреннее кольцо. Использование съемника или гидравлического пресса обязательно — ударная нагрузка при демонтаже запрещена.

Как установить новые подшипники на электродвигатель

Установка подшипников — ответственный этап. Перед монтажом очистите посадочные места на валу, удалите заусенцы. Оптимальный метод — термический. Нагрейте деталь до 80–100°С (без открытого огня) и наденьте на вал до упора в буртик. Важно: с резиновыми уплотнениями (RS, 2RS) нельзя нагревать выше 80°C — для них предпочтительна механическая запрессовка оправкой, передающей усилие на внутреннее кольцо. При затяжке болтов крышек следите за равномерностью прилегания. Правильная установка подшипников предотвращает преждевременный износ и появление осевых люфтов. После остывания проверьте свободное вращение ротора.

Замена подшипников в крупногабаритных электродвигателях

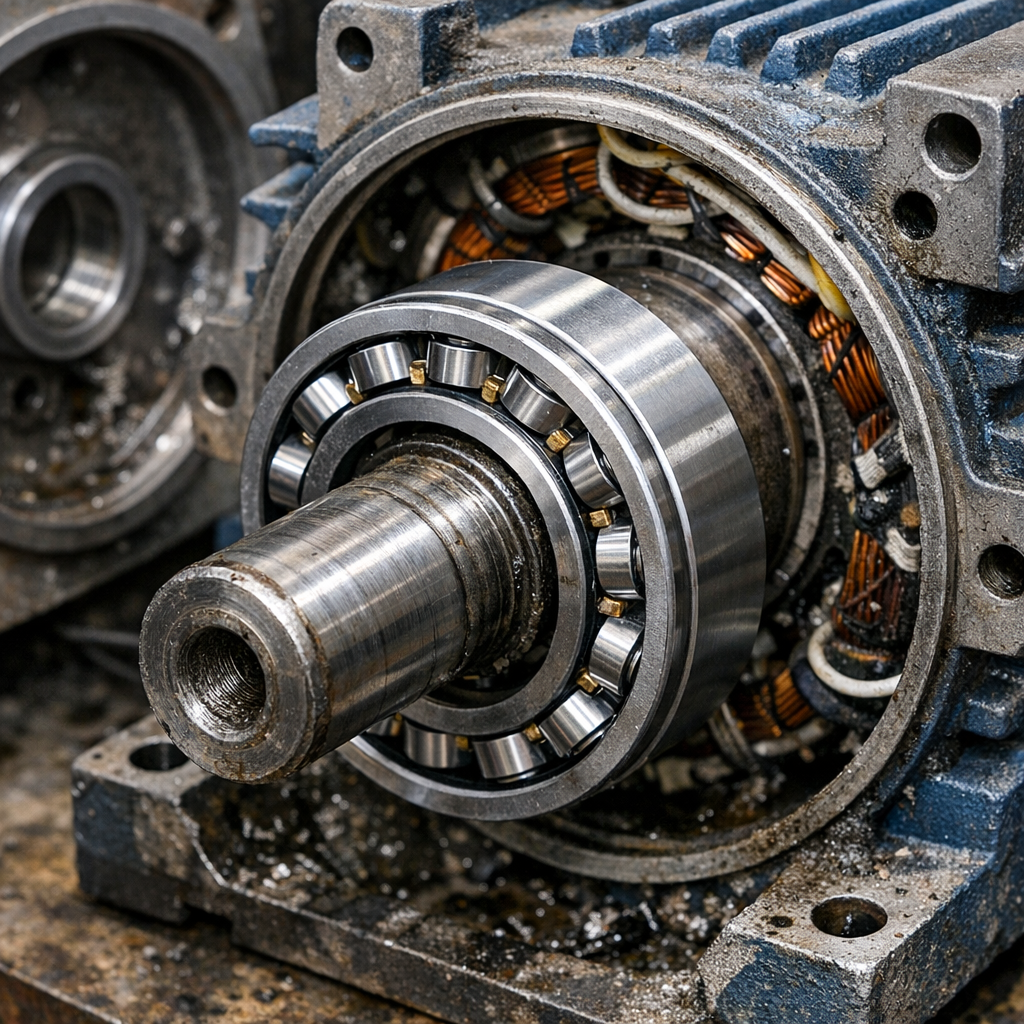

Замена подшипников электродвигателя большой мощности (свыше 100 кВт) имеет отличия. Габарит корпуса и масса ротора требуют специализированного оборудования. Для извлечения ротора необходимы грузоподъемные механизмы (тельферы, краны). Вместо механических съемников применяются гидравлические с усилием до 50 тонн. В таких двигателях часто используются сферические роликоподшипники, способные компенсировать перекосы вала.

Проверка правильности установки подшипников

После сборки, до пробного пуска, выполните проверку. Ротор должен вращаться от руки без заеданий. При первом пуске контролируйте температуру подшипникового узла. Нормальным считается нагрев до +70–85°C (в зависимости от класса изоляции и типа смазки). Критичными являются резкий рост температуры после выхода на рабочий режим или превышение +100°C. Если появляется вибрация, работу необходимо остановить для диагностики.

Правильная смазка подшипников электродвигателя

Выбор и нанесение смазки влияют на межремонтный интервал. Для общепромышленных двигателей подходят литиевые смазки (LITOL-24) с рабочей температурой до +120°C. Для высокотемпературных режимов требуются полимочевинные или специальные составы. Важные правила:

• С уплотнениями (RS, 2RS). Дополнительная смазка не требуется — заводской объем рассчитан на весь срок службы. Попытка добавить смазку приводит к выдавливанию уплотнений и перегреву.
• Открытые. Подшипник предварительно набивается смазкой, которая при вращении распределяется равномерно. Полость подшипникового узла (крышки) заполняется на 1/3–1/2 объема. Переизбыток смазки так же опасен, как и недостаток: он ведет к гидравлическим ударам при вращении и перегреву.

Техника безопасности при замене подшипников электродвигателя

Соблюдение техники безопасности — обязательное условие. Перед любыми работами на двигателе необходимо обесточить оборудование и вывесить плакат «Не включать!». При работе со съемниками и нагревательным оборудованием применяйте защитные очки. Индукционный нагреватель требует соблюдения температурного режима. При монтаже нагретым подшипником надевайте его быстро, в один прием, до остывания. При работе с крупногабаритными двигателями надежно фиксируйте статор и ротор.

FAQ: Часто задаваемые вопросы о замене подшипников электродвигателя

Как и когда производится замена подшипников электродвигателя?

Замена производится при появлении шума или вибрации, либо по регламенту, исходя из наработки в моточасах (обычно 20 000–40 000 часов).

Какие признаки указывают на неисправность подшипников?

Металлический гул, вибрация корпуса, локальный перегрев щитов и утечка потемневшей смазки.

Какие подшипники стоят на электродвигателе?

В большинстве двигателей — шариковые радиальные однорядные серий 6200, 6300, часто с увеличенным радиальным зазором (C3). Тип определяется маркировкой.

Какие инструменты необходимы для замены?

Съемник (механический или гидравлический), индукционный нагреватель или пресс, набор ключей и динамометрический ключ.

Как установить новый подшипник?

Деталь нагревают до 80–100°С (кроме подшипников с резиновыми уплотнениями) и надевают на вал до упора. Запрессовка допускается только оправкой по внутреннему кольцу.

Какие меры безопасности нужно соблюдать?

Обесточить оборудование, использовать исправный инструмент и защитные очки, исключить открытый огонь при нагреве, монтировать нагретый подшипник быстро и в один прием.

Каков алгоритм демонтажа подшипников для тяжелых двигателей?

Для тяжелых двигателей требуется использование крана, гидравлического съемника и предварительный нагрев внутреннего кольца для ослабления прессовой посадки. Ударная нагрузка запрещена.

Как вытащить подшипник без съемника?

Без съемника демонтаж не производится. Использование выколоток и ударного инструмента запрещено во избежание повреждения вала и обмоток. Необходимо применить съемник или обратиться в специализированную мастерскую.

Как смазывать подшипники после замены?

Для открытых подшипников: предварительно набить подшипник смазкой, заполнить крышку на 1/3–1/2 объема. Для подшипников с уплотнениями (RS, 2RS) дополнительная смазка не требуется. Переизбыток смазки приводит к перегреву.
