Обмотка электродвигателя

Содержание

• Что такое обмотка электродвигателя и зачем важно знать ее виды
  • Роль обмотки в работе электродвигателя
  • Основные функции и требования к обмотке
• Классификация обмоток электродвигателя: полная систематизация
  • По способу укладки проводников
  • По числу слоев в пазу
  • По форме катушек
• Обмотки статора: виды и конструктивные особенности
  • Однослойные обмотки статора
  • Двухслойные обмотки статора
  • Концентрические и петлевые обмотки
• Обмотки ротора: виды и сравнительный анализ
  • Короткозамкнутый ротор (беличья клетка)
  • Фазный ротор с обмоткой
  • Волновая и петлевая обмотки ротора
• Специальные виды обмоток для особых условий эксплуатации
  • Термостойкие обмотки
  • Влагозащищенные и тропические исполнения
  • Обмотки для частотно-регулируемых приводов
• Как выбрать тип обмотки: практические рекомендации
  • Критерии выбора в зависимости от типа двигателя
  • Влияние типа обмотки на КПД и тепловыделение
• Диагностика и типичные неисправности обмоток
  • Признаки повреждения обмотки
  • Методы проверки и измерения
• Заключение
• Часто задаваемые вопросы

Правильный выбор и обслуживание обмоток электродвигателей определяет до 80% эксплуатационных характеристик и срок службы электрической машины. Понимание видов, конструктивных особенностей и методов диагностики обмоток статора и ротора позволяет техническим специалистам принимать верные решения при ремонте, замене и модернизации оборудования, снижая затраты на внеплановые простои.

Что такое обмотка электродвигателя и зачем важно знать ее виды

Обмотка электродвигателя — это система проводников (медных или алюминиевых), уложенных в пазы магнитопровода и соединенных по определенной схеме. Ее задача — создавать магнитное поле для преобразования электрической энергии в механическую.

Знание классификации обмоток — практическая необходимость. При выходе двигателя из строя именно тип обмотки определяет стоимость ремонта, доступность материалов и время простоя оборудования. Неправильная спецификация при заказе новой обмотки приводит к перегреву или выходу двигателя из строя в первые часы работы.

Роль обмотки в работе электродвигателя

При протекании тока по проводникам обмотки статора создается вращающееся магнитное поле, которое взаимодействует с ротором, создавая электромагнитный момент. Конструкция обмотки — число витков, сечение провода, схема соединения, тип изоляции — определяет мощность, КПД, пусковой момент и тепловой режим.

Основные функции и требования к обмотке

Обмотка подвергается электрическим, тепловым и механическим нагрузкам. Ключевые требования:

• Электрическая прочность изоляции. Изоляция проводов (витковая) и относительно корпуса (корпусная) должна выдерживать рабочее напряжение и перенапряжения.
• Теплостойкость. Классы нагревостойкости (A, E, B, F, H) по стандартам IEC определяют максимальную температуру обмотки. Класс F — до 155°C, класс H — до 180°C.
• Механическая стойкость. Обмотка противостоит электродинамическим усилиям, вибрациям и центробежным силам.
• Технологичность. Конструкция должна позволять укладку в пазы и пропитку в серийном производстве или ремонтных мастерских.

Классификация обмоток электродвигателя: полная систематизация

Одна обмотка может одновременно обладать несколькими признаками: быть трехфазной, двухслойной, петлевой и всыпной.

Таблица 1: Сводная классификация обмоток электродвигателей

По способу укладки проводников

• Петлевая обмотка. Каждая секция соединяется с соседней. Число параллельных ветвей равно числу полюсов, что делает её идеальной для низковольтных двигателей с большими токами.
• Волновая обмотка. Секции соединяются «волной» вокруг якоря. Всегда две параллельные ветви, поэтому применяется для высоковольтных машин с меньшими токами.

По числу слоев в пазу

• Однослойные обмотки. В пазу — одна сторона катушки. Проще в изготовлении, выше коэффициент заполнения медью. Ограничены в подавлении гармоник. Применяются до 15-20 кВт.
• Двухслойные обмотки. В пазу — две стороны катушек (верхний и нижний слои). Укороченный шаг улучшает форму МДС, снижает вибрацию и шум. Стандарт для двигателей средней и большой мощности (от 15-20 кВт).

По форме катушек

• Концентрические обмотки. Катушки имеют разный шаг. Технологичны в ручном изготовлении, популярны в ремонтной практике, особенно для однофазных двигателей с пусковой обмоткой.
• Петлевые (равносекционные) обмотки. Все катушки одинакового шага. Широко применяются в серийных трехфазных двигателях.

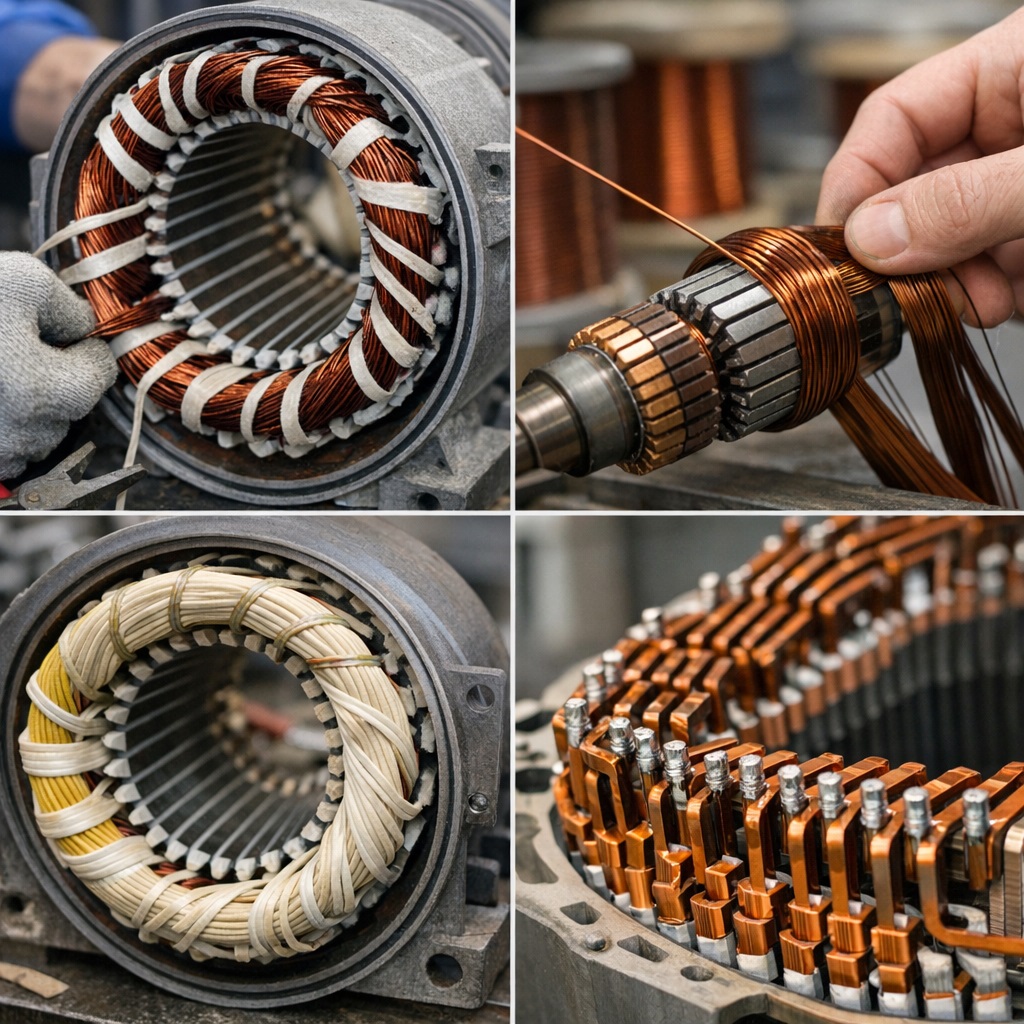

Обмотки статора: виды и конструктивные особенности

Статор — неподвижная часть. Его обмотка создает вращающееся магнитное поле. Повреждения обмоток статора — причина около 90% отказов электродвигателей.

Однослойные обмотки статора

Каждая катушка занимает полный паз. Часто всыпные из круглого провода. Классическая конфигурация — 36 пазов, 3 фазы, 2 пары полюсов. Применяются в двигателях серий АИР и 4А. Соединение по схеме «звезда» или «треугольник» — в клеммной коробке.

Двухслойные обмотки статора

Паз разделён на два слоя: в верхнем — сторона одной катушки, в нижнем — другой. Укороченный шаг дает более синусоидальное распределение МДС, снижает потери и нагрев. Обязательны для двигателей мощностью выше 15-20 кВт и высоковольтных машин. При ремонте важно правильно идентифицировать и замаркировать верхние и нижние стороны катушек.

Концентрические и петлевые обмотки

В трёхфазных двигателях чаще применяются петлевые (равносекционные) обмотки. Концентрические — характерны для однофазных двигателей (с пусковой обмоткой), где их форма помогает создать сдвиг фаз. Также встречаются в ремонтных исполнениях, где их проще изготовить вручную.

Обмотки ротора: виды и сравнительный анализ

Конструкция обмотки ротора определяет тип двигателя, пусковой момент и возможности регулирования скорости. Это фиксированный параметр, изменить его при ремонте невозможно.

Короткозамкнутый ротор (беличья клетка)

Более 90% промышленных асинхронных двигателей используют эту конструкцию. Обмотка без внешних выводов — алюминиевые или медные стержни в пазах ротора, замкнутые торцевыми кольцами. Преимущества: простота, высокая надежность, отсутствие щеток и колец, минимальное обслуживание. Недостатки: сложность регулировки скорости, ограниченный пусковой момент. Для его увеличения применяют ротор с двойной беличьей клеткой.

Фазный ротор с обмоткой

На роторе — трехфазная обмотка, концы которой через контактные кольца выводятся во внешнюю цепь. Это позволяет включать в цепь ротора дополнительные сопротивления (реостаты), обеспечивая плавный пуск с высоким моментом и регулирование скорости. Незаменимы для кранов, лифтов, прокатных станов. Недостаток — щеточно-контактный узел требует обслуживания.

Волновая и петлевая обмотки ротора

Для машин постоянного тока выбор типа якорной обмотки критичен:

• Петлевая обмотка — число параллельных ветвей равно числу полюсов. Для низковольтных двигателей с большими токами.
• Волновая обмотка — всегда две параллельные ветви. Для высоковольтных двигателей с меньшими токами.

Специальные виды обмоток для особых условий эксплуатации

Стандартные обмотки быстро выходят из строя в экстремальных условиях. Для таких задач разработаны специализированные исполнения.

Термостойкие обмотки

Для горячих цехов (литейные, компрессорные, печные агрегаты) применяют классы изоляции F (до 155°C) и H (до 180°C). Материалы: стеклоткань, слюдяные ленты, силиконовые лаки. Выбор класса напрямую влияет на надежность в условиях высоких температур.

Таблица 2: Классы нагревостойкости обмоток

Влагозащищенные и тропические исполнения

Для влажности до 98% — усиленная пропитка лаком и компаундами, заполняющими поры в изоляции. Это предотвращает снижение сопротивления изоляции и пробой. Степень защиты IP корпуса также должна соответствовать условиям.

Обмотки для частотно-регулируемых приводов

Работа от ЧРП создаёт высокочастотные импульсные перенапряжения (du/dt). Стандартные обмотки класса B выходят из строя через 6-12 месяцев при работе от инвертора. Для частотных приводов необходимы двигатели с усиленной витковой изоляцией (класс F или H), выдерживающие du/dt > 500 В/мкс (по IEC 60034-17).

Как выбрать тип обмотки: практические рекомендации

Выбор обмотки — инженерная задача на основе комплексного анализа. Ошибка приведёт к отказу даже при качественной перемотке.

Критерии выбора в зависимости от типа двигателя

Алгоритм выбора:

1. Определите тип двигателя. Асинхронный (короткозамкнутый или фазный ротор), синхронный или постоянного тока. От этого зависит, какая обмотка требуется.
2. Установите мощность и напряжение по шильдику. Мощность определяет однослойную (до 15-20 кВт) или двухслойную обмотку.
3. Проанализируйте режим работы. Продолжительный (S1) или с частыми пусками (S4, S5) — влияет на требования к тепловому режиму.
4. Оцените условия эксплуатации. Помещение, улица, сырость, ЧРП — определяют необходимость тропического исполнения, термостойкости или усиленной изоляции.
5. Определите специальные свойства. Повышенный пусковой момент — фазный ротор или двойная беличья клетка. Регулировка скорости — фазный ротор или ЧРП с соответствующей обмоткой.

Влияние типа обмотки на КПД и тепловыделение

Конфигурация обмотки (число параллельных ветвей, шаг, число витков) определяет потери в меди (I²R) и нагрев. Двухслойная обмотка с укороченным шагом снижает добавочные потери, повышая КПД. Увеличение числа витков при перемотке на другое напряжение повышает сопротивление и потери. Любое изменение требует расчёта, чтобы не ухудшить тепловой режим.

Диагностика и типичные неисправности обмоток

Большинство неисправностей связано с обмотками. Правильная диагностика неисправностей предотвращает повторные отказы.

Признаки повреждения обмотки

• Визуальные: потемнение лака, вздутие изоляции, следы подгорания, трещины.
• Тепловые: местный перегрев корпуса.
• Электрические: повышенный несимметричный ток, срабатывание защиты, снижение сопротивления изоляции.
• Акустические: гул, вибрация, посторонний шум.

Методы проверки и измерения

Комплексный подход — не только мегаомметр:

1. Визуальный осмотр — выявляет явные дефекты.
2. Измерение сопротивления изоляции мегаомметром. Норма — не менее 1 МОм на 1 кВ (IEC 60034). Не выявляет межвитковых замыканий.
3. Проверка баланса активных сопротивлений постоянным током. Отклонение >2-3% указывает на дефект.
4. Испытание импульсным напряжением (Surge-тест) — надежно выявляет межвитковые замыкания по искажению осциллограммы. Мегаомметр такие дефекты пропускает. Этот тест предотвращает повторные отказы.

Заключение

Систематизация знаний о видах обмоток электродвигателей — ключ к успешному обслуживанию и ремонту. Понимание разницы между однослойной и двухслойной обмоткой статора, петлевой и волновой обмоткой якоря, короткозамкнутым и фазным ротором определяет качество инженерных решений. Правильная спецификация обмотки с учетом типа двигателя, мощности, режима работы и условий эксплуатации — главный фактор срока службы и надежности. Внедрение современных методов диагностики, особенно surge-теста, позволяет выявлять дефекты на ранней стадии. Каждый специалист должен владеть этой информацией, чтобы минимизировать технические риски.

Часто задаваемые вопросы

1. В чём разница между обмоткой статора и обмоткой ротора?

Обмотка статора находится на неподвижной части и создает вращающееся магнитное поле. Обмотка ротора — на вращающейся части. В асинхронных двигателях с короткозамкнутым ротором это «беличья клетка», с фазным — трехфазная обмотка на контактных кольцах.

2. Как понять, что обмотка повреждена, без разборки двигателя?

Признаки: гул, вибрация, перегрев, срабатывание защиты, несимметрия токов. Измерьте сопротивление изоляции мегаомметром и сравните сопротивления фаз. Точный диагноз — с помощью surge-тестера.

3. Можно ли подключить стандартный двигатель к частотному преобразователю?

Формально — да, но с рисками. Стандартные обмотки класса B не рассчитаны на du/dt от инвертора и могут выйти из строя за 6-12 месяцев. Для ЧРП нужны двигатели с усиленной изоляцией (класс F или H).

4. Что такое класс нагревостойкости и как его выбрать?

Класс (A, E, B, F, H) определяет максимальную температуру обмотки, которую изоляция выдерживает длительно. Выбор зависит от температуры среды: для обычных условий — B или F, для горячих цехов — H.

5. Чем волновая обмотка отличается от петлевой?

В петлевой обмотке число параллельных ветвей равно числу полюсов — для низковольтных двигателей с большими токами. В волновой обмотке всегда две параллельные ветви — для высоковольтных двигателей с меньшими токами.
