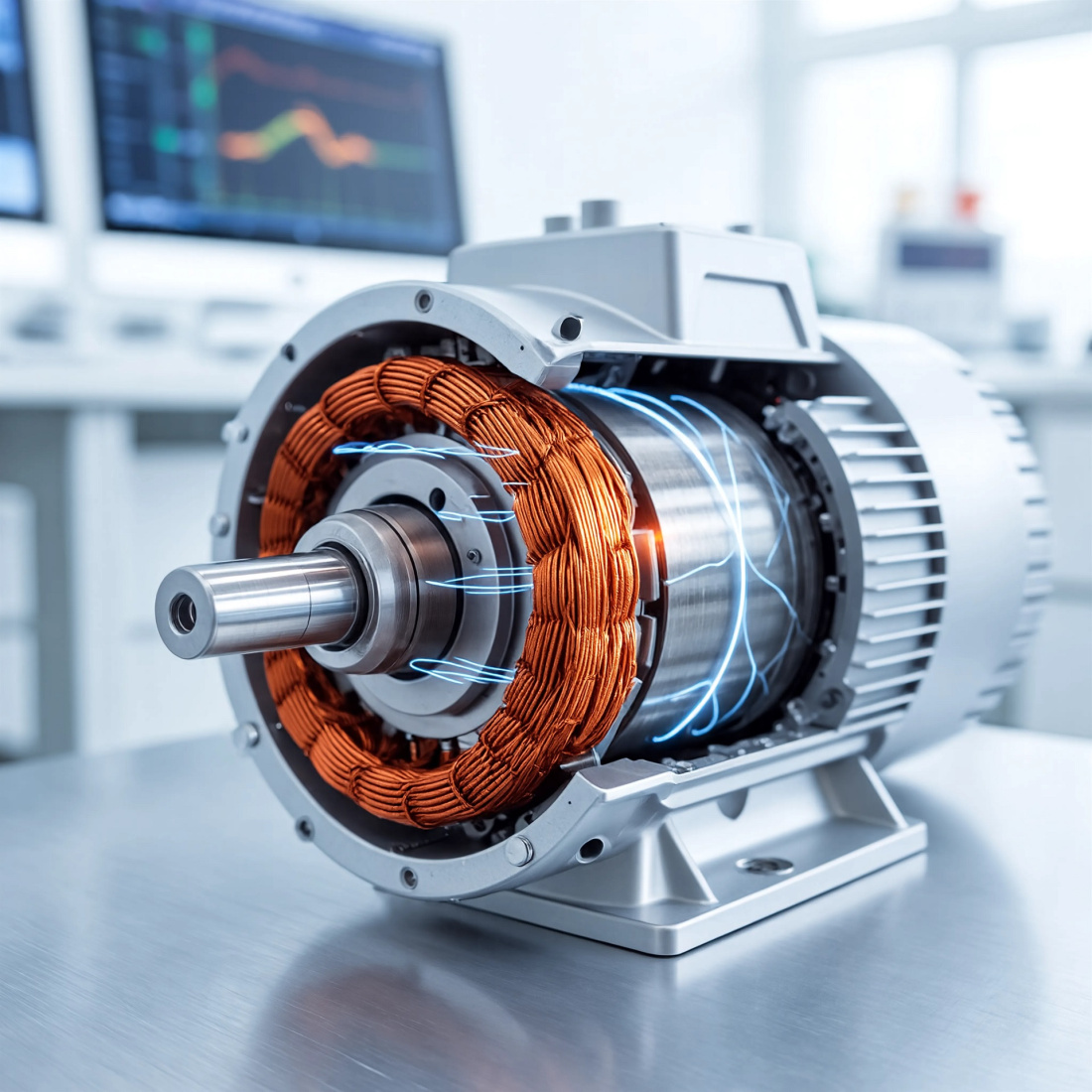

Электродвигатель — это устройство, преобразующее электрическую энергию в механическую посредством электромагнитной индукции. Понимание характеристик электродвигателей критически важно для инженеров и обслуживающего персонала, так как именно от этих параметров зависит надежность привода, его производительность и соответствие условиям эксплуатации. В данной статье мы подробно разберем ключевые параметры трехфазных асинхронных двигателей, способы их идентификации в полевых условиях и практические аспекты выбора.

Общие характеристики электродвигателя: полный перечень параметров

При выборе силового агрегата специалист сталкивается с большим количеством цифр и аббревиатур на шильдике (заводской табличке). Чтобы систематизировать знания, разделим все характеристики на три категории: электрические, механические и защитные. Совокупность этих данных позволяет полностью идентифицировать устройство и определить возможность его интеграции в существующую систему.

Электрические характеристики

Данная группа описывает, как двигателя взаимодействуют с питающей сетью. Ключевыми величинами здесь являются:

• Напряжение (U, В). Номинальное значение, при котором гарантируется работа в расчетном режиме. Для большинства промышленных агрегатов стандартны значения 220/380 В или 380/660 В.
• Номинальный ток (I, А). Ток, потребляемый обмотками статора при номинальной нагрузке. Критичен для выбора автоматических выключателей и сечения кабелей.
• Частота (Гц). Стандартная частота в энергосистеме России составляет 50 Гц. Этот параметр определяет скорость вращения магнитного поля статора.
• Коэффициент мощности (cos φ). Показывает, какая часть полной мощности преобразуется в активную работу. Для асинхронных машин значение cos φ обычно лежит в диапазоне 0,75–0,92.

Механические характеристики

Эти параметры описывают физическую работу вала и его способность выполнять полезную работу:

• Мощность двигателя (P, кВт). Ключевой показатель, характеризующий полезную механическую мощность на валу. Именно этот параметр является определяющим при расчете производительности насосов, вентиляторов и станков.
• Частота вращения (n, об/мин). Скорость вращения ротора. Зависит от числа пар полюсов и частоты питающего напряжения. Стандартные синхронные частоты: 3000, 1500, 1000 и 750 об/мин.
• Крутящий момент (M, Нм). Сила, с которой вал воздействует на нагрузку. Является производной от мощности и скорости вращения.

Конструктивные и защитные характеристики

Данная группа определяет условия эксплуатации и долговечность:

• Класс изоляции. Указывает на термостойкость материалов обмоток. Наиболее распространены классы F (до 155°C) и H (до 180°C).
• Степень защиты (IP). Код, определяющий защищенность от проникновения частиц и влаги. Например, IP54 обеспечивает защиту от пыли и брызг.
• Взрывозащищенные электродвигатели. Специальный тип оборудования для работы во взрывоопасных средах (химическая, нефтегазовая промышленность). Имеют маркировку Ex и конструктивные особенности, предотвращающие воспламенение.

Маркировка и обозначение обмоток электродвигателя

Для правильного подключения электродвигателя к сети необходимо точно идентифицировать выводы обмоток. Согласно стандартам МЭК и ГОСТ, начала обмоток обозначаются как U1, V1, W1, а концы — U2, V2, W2. В случае потери бирки для идентификации используется мультиметр.

Схемы подключения: звезда и треугольник

Соединение обмоток на клеммной колодке определяет, на какое напряжение рассчитано устройство:

1. Схема «Звезда» (Y). Концы обмоток соединяются в одну точку, а к началам подводится питание. Используется для включения в сеть с более высоким напряжением. Пусковой ток при этом ниже.
2. Схема «Треугольник» (Δ). Конец первой обмотки соединяется с началом второй и т.д. Позволяет развивать полную мощность, но требует сети с более низким напряжением.

Ошибка в выборе схемы приведет к выходу агрегата из строя из-за перегрева или недостаточного крутящего момента.

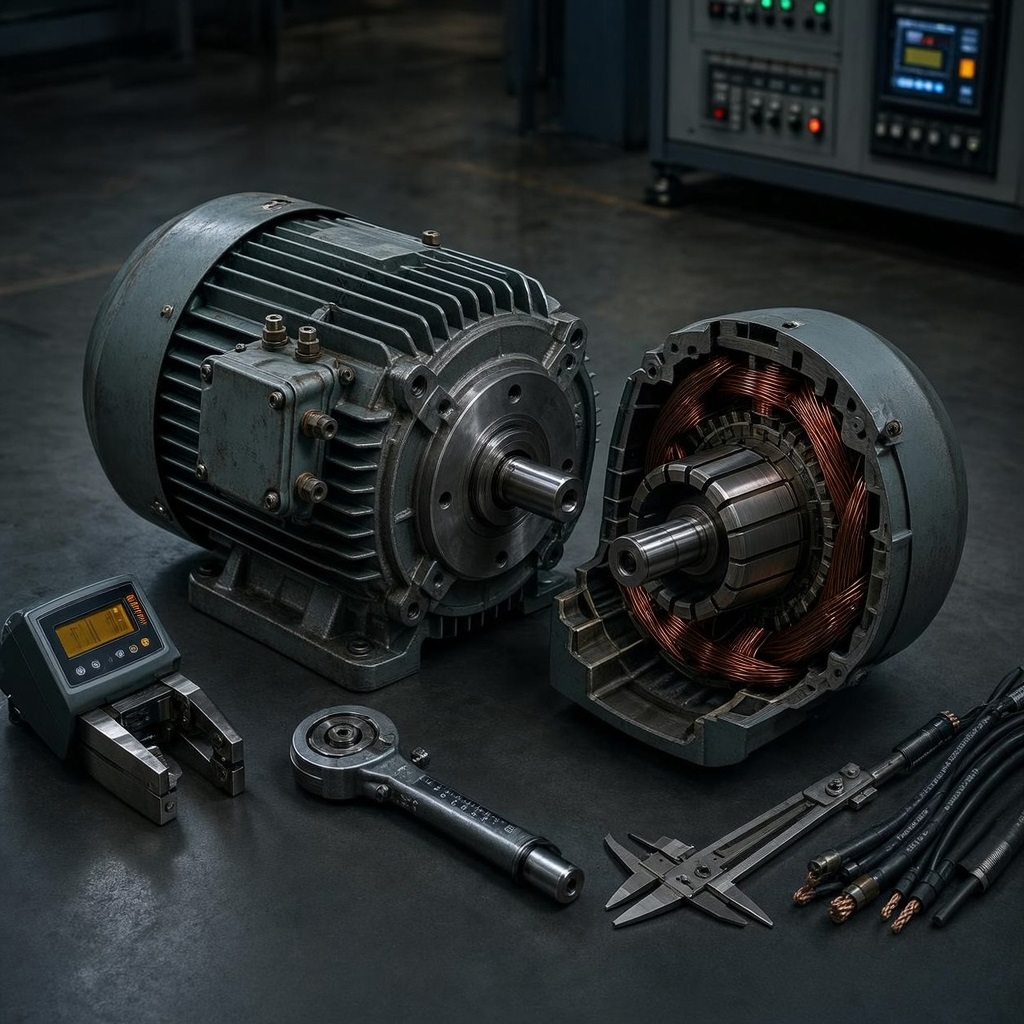

Как определить мощность электродвигателя без шильдика

В практике часто возникает ситуация, когда заводская табличка повреждена. Существует два надежных метода.

Определение мощности по габаритным размерам

Этот метод основан на взаимосвязи установочных размеров и номинальной мощности, зафиксированной в ГОСТ. Алгоритм действий:

1. Измерение диаметра вала.
2. Измерение высоты оси вращения.
3. Измерение расстояния между крепежными отверстиями.

Далее, зная частоту вращения, сверяем данные с таблицами соответствия.

Определение числа полюсов мультиметром

Прежде чем сверяться с таблицами, необходимо точно знать число пар полюсов:

• Подключите мультиметр к одной из фазных обмоток в режиме измерения сопротивления.
• Медленно поворачивайте вал вручную. При прохождении полюсов прибор будет фиксировать отклонения.
• Подсчитайте количество циклов за один оборот. Это число равно количеству пар полюсов.

Определение мощности по потребляемому току

Данный метод подходит для работающих установок. Используются токоизмерительные клещи и вольтметр.

Условия для корректных результатов:

• Нагрузка на валу должна быть номинальной.
• Измерения проводятся на всех трех фазах.

Расчет в два этапа:

1. Полная мощность (S): S = 1,73 × I × U.
2. Полезная мощность (P): P = S × cosφ × η. Значения cosφ и КПД (η) принимаются средними (например, 0,85 и 0,88).

Способы определения частоты вращения вала электродвигателя

Скорость вращения — один из главных параметров. В полевых условиях применяются два подхода:

• Использование тахометра. Наиболее точный способ. Лазерный прибор наводится на метку на валу и мгновенно отображает реальные об/мин.
• Расчет по числу полюсов. Для отключенного двигателя используется метод с мультиметром. Зная количество пар полюсов (p), синхронную скорость рассчитывают по формуле: n = (60 × f) / p.

Мощность и вращающий момент электродвигателя: взаимосвязь и расчёт

Понимание взаимосвязи между мощностью и моментом позволяет корректно выбирать привод для механизмов с тяжелым пуском. Математическая зависимость:

M = 9550 × (P / n)

где M — момент (Нм), P — мощность (кВт), n — частота вращения (об/мин).

Пример: Двигатель 7,5 кВт при 1500 об/мин развивает момент ~47,7 Нм. При снижении скорости до 750 об/мин момент возрастает до ~95,5 Нм.

КПД электродвигателя: что это такое и как рассчитать

КПД — это отношение полезной механической мощности на валу к активной электрической мощности, потребляемой из сети. Современные двигатели имеют КПД 88–94%. Выбор двигателя с более высоким КПД снижает эксплуатационные расходы.

Международная электротехническая комиссия ввела классы энергоэффективности IE1 (стандартный), IE2 (высокий), IE3 (премиум) и IE4 (супер-премиум).

Режимы работы электродвигателей по ГОСТ

Учет режима работы позволяет выбрать мотор с оптимальным запасом по нагреву:

• Режим S1 (Продолжительный). Работа при постоянной нагрузке до достижения теплового равновесия. Примеры: вентиляторы, насосы.
• Режим S2 (Кратковременный). Период работы краток, затем следует длительный перерыв для охлаждения. Примеры: приводы шлагбаумов.
• Режим S3 (Повторно-кратковременный). Циклы работы и остановок, характеризуется продолжительностью включения (ПВ %). Примеры: крановое оборудование.

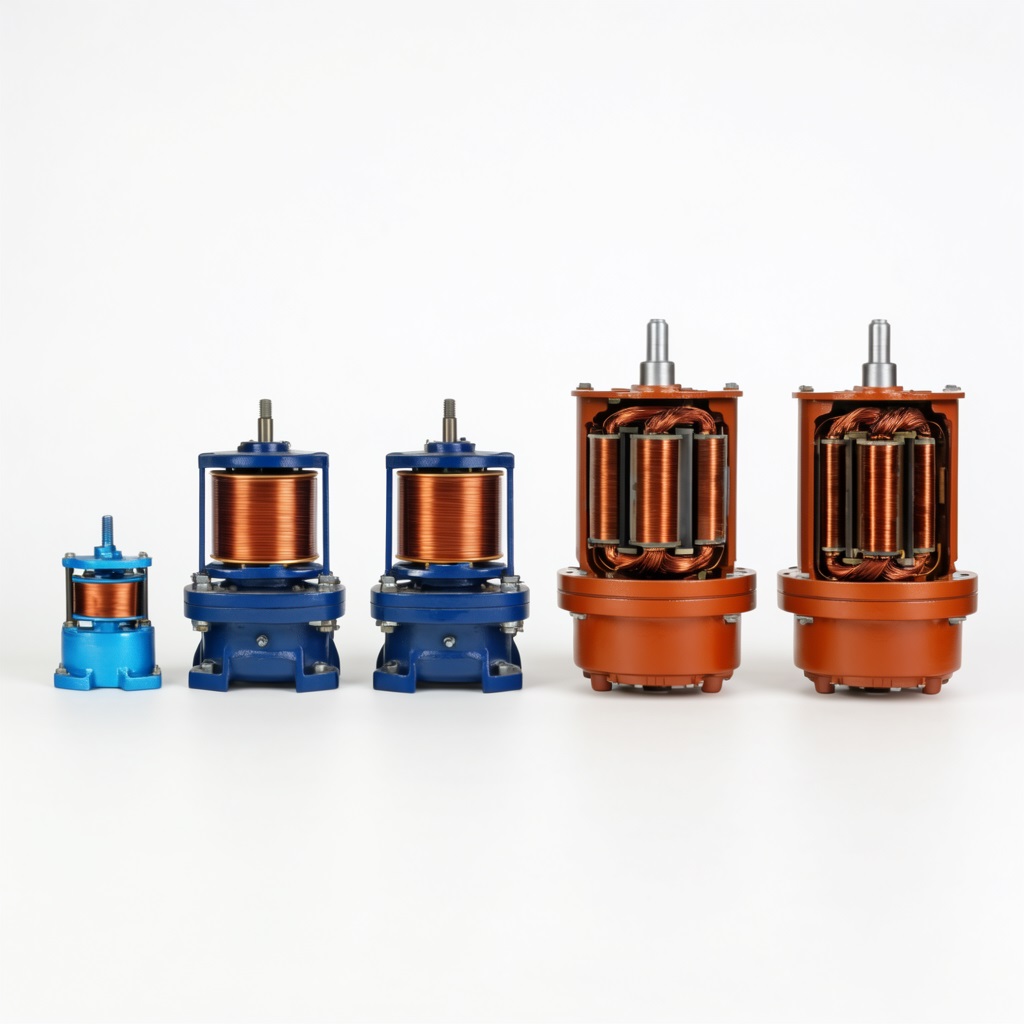

Влияние мощности на габариты и производительность

Увеличение мощности требует увеличения сечения магнитопровода и количества меди в обмотках, что ведет к росту массы и габаритов. Важно: двигатель на 30 кВт при 3000 об/мин значительно легче, чем двигатель на 30 кВт при 750 об/мин, так как для низких оборотов требуется больше полюсов и больший диаметр ротора.

Где применяются электродвигатели

Электродвигатели являются основой автоматизации, обеспечивая движение в тысячах сфер. Критические характеристики для каждого сектора отличаются:

• Промышленность (станки, конвейеры): надежность и перегрузочная способность.
• Транспорт (электропоезда, лифты): высокий пусковой момент и компактность.
• Строительство (лебедки, краны): стойкость к пыли и работа в режиме S3.
• Бытовая техника: низкое энергопотребление и минимальные габариты.

Заключение

Понимание технических параметров и методов идентификации электродвигателя — залог бесперебойной работы оборудования. Мы рассмотрели ключевые электрические величины, механические параметры, а также методы определения мощности по габаритам и току. Знание классов изоляции, степеней защиты и режимов работы по ГОСТ обеспечивает правильный выбор типа электродвигателей для конкретной задачи. Теперь, вооружившись этой информацией, вы сможете уверенно принимать решения при выборе электродвигателя для модернизации производства или замены вышедшего из строя агрегата.

Часто задаваемые вопросы

1. Как определить мощность электродвигателя, если нет шильдика?

Существует два способа: оценка по габаритным размерам (диаметр вала, высота оси) и расчет по потребляемому току с использованием токоизмерительных клещей.

2. Что такое cosφ и почему он важен?

Коэффициент мощности показывает соотношение активной и полной мощности. Низкий cosφ увеличивает потери в сети и требует установки компенсирующих устройств.

3. Как определить количество полюсов мультиметром?

Подключите мультиметр к обмотке и медленно вращайте вал. Количество отклонений за один оборот равно числу пар полюсов.

4. Чем отличается схема звезда от треугольника?

«Звезда» снижает пусковой ток и используется для более высокого напряжения. «Треугольник» позволяет получить полную мощность.

5. Чем режим S1 отличается от режима S3?

S1 — продолжительная работа до теплового равновесия. S3 — циклическая работа с остановками, характеризуется показателем ПВ.
