Двигатель для вентиляции

Содержание

• Почему выбор электродвигателя определяет эффективность вентиляционной системы
• Основные требования к электродвигателям для вентиляционных систем
• Виды электродвигателей для вентиляционных систем
  • Асинхронные двигатели с короткозамкнутым ротором
  • Особенности выбора однофазных и трёхфазных асинхронных двигателей
  • Асинхронные двигатели с фазным ротором
  • Синхронные двигатели
  • ЕС-двигатели (электронно-коммутируемые)
  • Двигатели постоянного тока
  • Взрывозащищенные электродвигатели для вентиляционных систем
• Основные технические характеристики электродвигателей: что нужно знать при выборе
• Мощность, частота вращения и тип питания
• КПД и коэффициент мощности (cosφ)
• Класс защиты IP
• Класс нагревостойкости изоляции и режим работы
• Пошаговый алгоритм подбора электродвигателя для вентилятора
  • Шаг 1 — Определение параметров вентиляционной системы
  • Шаг 2 — Расчет требуемой мощности электродвигателя
  • Шаг 3 — Выбор типа двигателя под условия эксплуатации
  • Шаг 4 — Выбор класса защиты IP, монтажного и климатического исполнения
  • Шаг 5 — Оценка энергоэффективности и стоимости жизненного цикла
• Энергоэффективность электродвигателей: классы IE и реальная экономия
• Регулирование скорости и интеграция с системами автоматизации
• Практические примеры подбора электродвигателей для вентиляционных систем
  • Пример 1 — Офисная приточно-вытяжная вентиляция с переменным расходом
  • Пример 2 — Вытяжная вентиляция производственного цеха с агрессивной средой
  • Пример 3 — Вентиляция взрывоопасной зоны
• Типичные ошибки при выборе электродвигателя для вентиляции и как их избежать
• Техническое обслуживание электродвигателей вентиляционных систем
• Нормативная база
• Часто задаваемые вопросы

Что важно знать:

• Электродвигатель определяет 70-80% стоимости эксплуатации вентиляционной системы
• EC-двигатели экономят 30-60% электроэнергии относительно стандартных асинхронных
• Класс защиты IP54 — рекомендуемый минимум для производственных помещений
• Частотно-регулируемый привод снижает потребление вентилятора на 50% при снижении скорости на 20%

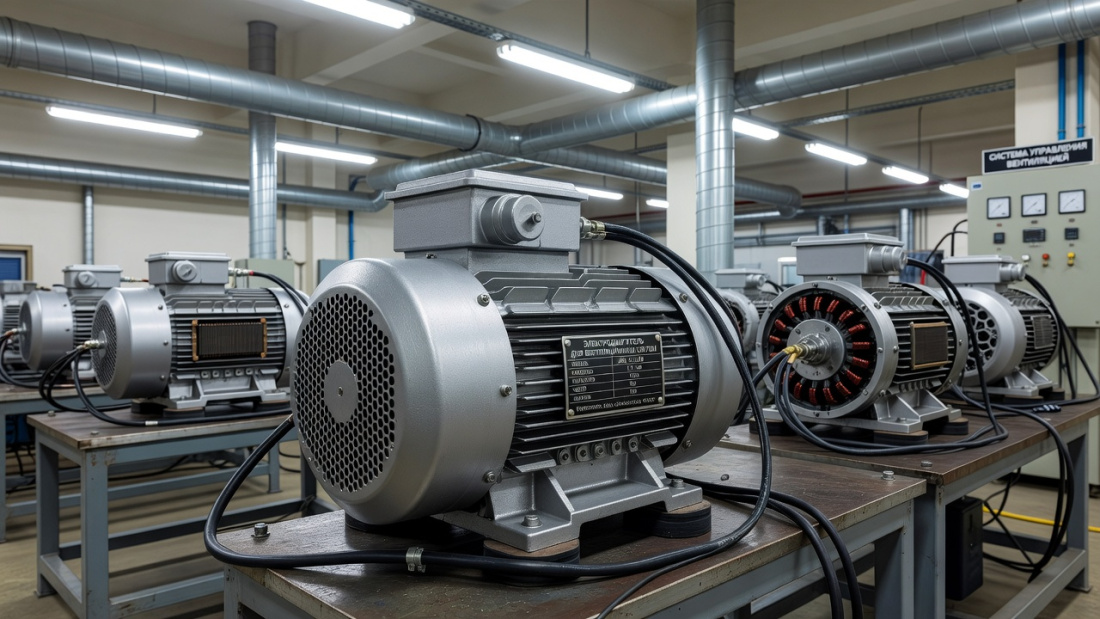

Электродвигатели для вентиляционных систем являются ключевым компонентом, обеспечивающим механическую энергию для перемещения воздушных масс. От правильного выбора двигателя вентиляции напрямую зависят эффективность, надежность и экономичность всей установки. Современный рынок предлагает широкий ассортимент электродвигателей различных типов, конструкций и характеристик, что позволяет подобрать оптимальное решение для конкретных условий эксплуатации.

Выбор электродвигателя — это не просто техническая задача, а стратегическое решение, влияющее на бюджет проекта на годы вперед. Ошибка на этапе подбора двигателей может привести к неоправданным затратам на электроэнергию, преждевременному выходу оборудования из строя и простою вентиляционной установки. В данной статье рассмотрим основные типы электродвигателей, применяемых в вентиляции, их технические характеристики, критерии выбора и методики расчета необходимой мощности, а также приведем практические примеры подбора двигателей для различных вентиляционных установок.

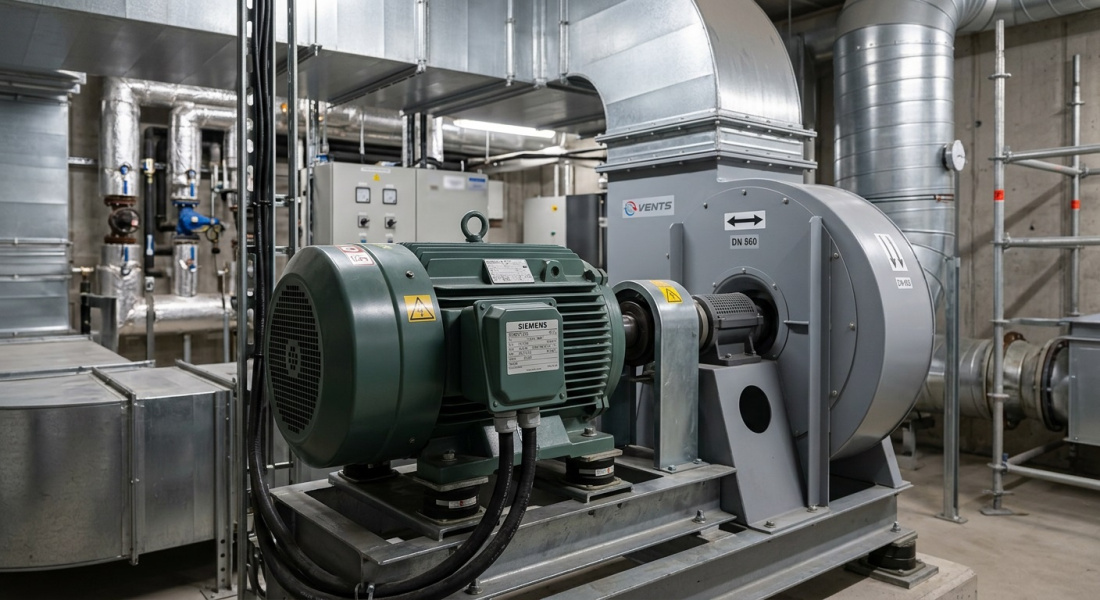

Почему выбор электродвигателя определяет эффективность вентиляционной системы

Системообразующая роль двигателя в вентиляции часто недооценивается. Между тем, 70-80% стоимости жизненного цикла вентиляционной системы — это затраты на электроэнергию, которую потребляет электродвигатель. Именно поэтому правильный подбор двигателей становится ключевым фактором экономической эффективности всего проекта.

Неправильный выбор электродвигателя приводит к серьёзным последствиям:

• Завышенная мощность → постоянная работа на малой нагрузке → низкий КПД и коэффициент мощности (cosφ).
• Недостаточная мощность → перегрев двигателя → ранний отказ и внеплановый ремонт.
• Неверный класс защиты → попадание пыли и влаги → пробой изоляции и короткое замыкание.
• Игнорирование условий эксплуатации → ускоренный износ подшипников → повышенный шум и вибрация.

Таким образом, грамотный подбор двигателей для вентиляционных систем — это основа надежности и экономической эффективности всего проекта.

Основные требования к электродвигателям для вентиляционных систем

К электродвигателям для вентиляционных систем предъявляется ряд базовых требований, которые необходимо учитывать при выборе:

1. Соответствие мощности аэродинамическому сопротивлению системы и требуемому расходу воздуха.
2. Класс защиты IP соответственно условиям среды (пыль, влажность, агрессивные вещества).
3. Класс изоляции с запасом по температуре для обеспечения длительного срока службы.
4. Возможность регулирования скорости (для VAV-систем и современных энергоэффективных решений).
5. Класс энергоэффективности не ниже IE3 для систем с продолжительным режимом работы.

Эти требования формируют основу для выбора электродвигателя и позволяют обеспечить надежную работу вентилятора на протяжении всего срока службы.

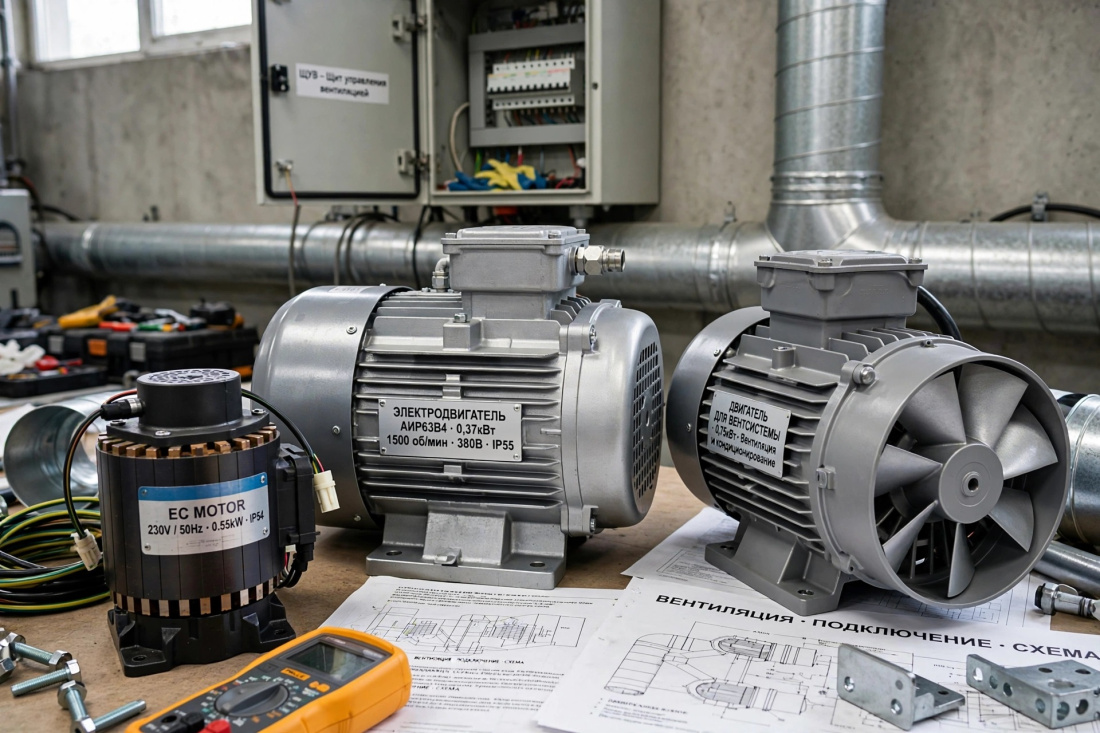

Виды электродвигателей для вентиляционных систем

Современный рынок предлагает широкий спектр типов электродвигателей для вентиляции. Рассмотрим основные категории, их преимущества и области применения.

Асинхронные двигатели с короткозамкнутым ротором

Это наиболее распространенный тип для вентиляционных систем. Асинхронные двигатели серий АИР, 5АИ, АД отличаются простотой конструкции, надежностью и доступной ценой. Они выпускаются в широком типоразмерном ряду мощностей — от долей киловатта до сотен киловатт.

Основные преимущества асинхронных двигателей:

• Простота обслуживания и ремонта.
• Широкая доступность запчастей.
• Надежность в различных условиях эксплуатации.

Ограничение: без частотного преобразователя асинхронный двигатель работает на фиксированной скорости (1500 или 3000 об/мин для 50 Гц).

Особенности выбора однофазных и трёхфазных асинхронных двигателей

При выборе асинхронных двигателей для вентиляции важно разграничивать сценарии применения:

Однофазные двигатели (220 В) применяются до мощности 2,2 кВт в бытовых вентиляторах, вытяжках, канальных вентиляторах малого диаметра. Они требуют конденсаторного пуска и имеют более низкий КПД и cosφ по сравнению с трехфазными.

Трехфазные двигатели (380 В) применяются от мощности 0,37 кВт в промышленных и коммерческих системах вентиляции. Они обеспечивают более высокий КПД и cosφ, позволяют эффективно применять частотное регулирование.

Асинхронные двигатели с фазным ротором

Нишевое решение для мощных установок от 15-30 кВт при тяжелых условиях пуска (большая маховая масса вентилятора). Регулирование скорости возможно через роторный реостат или с применением частотного преобразователя. В настоящее время практически вытеснены асинхронными двигателями с КЗ ротором в сочетании с ЧРП.

Синхронные двигатели

Синхронные двигатели обеспечивают постоянную скорость вращения независимо от нагрузки. В вентиляционных системах применяются в установках с жёсткими требованиями к постоянству расхода, а также в мощных установках (>200 кВт) с высоким cosφ. Требуют системы возбуждения.

ЕС-двигатели (электронно-коммутируемые)

ЕС-двигатели — современный высокоэффективный тип: синхронный двигатель с постоянными магнитами + встроенный инвертор. Обеспечивают КПД 88-94% даже при малой нагрузке (против 70-75% у асинхронного при 25% нагрузки).

Преимущества ЕС-двигателей:

• Встроенное регулирование скорости 0-100%.
• Экономичная работа на любой скорости.
• Пониженное тепловыделение, компактность.
• Низкий уровень шума.

Область применения: вентиляционные агрегаты, приточно-вытяжные установки, фанкойлы.

Двигатели постоянного тока

Двигатели постоянного тока обеспечивают широкий диапазон регулирования скорости (1:100 и более) и высокий пусковой момент. В вентиляции применяются в специализированных установках, системах с батарейным питанием (аварийная вентиляция), транспортных средствах. Недостаток: щеточный узел требует обслуживания.

Взрывозащищенные электродвигатели для вентиляционных систем

Взрывозащищенные двигатели имеют специальную конструкцию для зон с взрывоопасными смесями (категории зон 0, 1, 2 по ПУЭ). Маркировка Ex: Ex d (взрывонепроницаемая оболочка), Ex e (повышенная надежность), Ex n (невоспламеняющийся). Серии ВА, ВАО2, 1ВАО. Обязательна сертификация АТЕХ или ТС ТС 012.

Взрывозащищенные электродвигатели применяются на химических производствах, в нефтегазовой отрасли, угольных шахтах.

Сравнительная таблица типов двигателей для вентиляции:

Основные технические характеристики электродвигателей: что нужно знать при выборе

При выборе электродвигателя для вентиляционной системы необходимо учитывать четыре группы параметров:

1. Мощность и скорость — определяют типоразмер.
2. КПД и cosφ — определяют эксплуатационные затраты.
3. Класс защиты IP — определяет допустимую среду.
4. Класс изоляции и режим работы — определяют тепловую нагрузку.

Мощность, частота вращения и тип питания

Мощность электродвигателя и номинальная скорость — первичные параметры выбора. Число полюсов определяет синхронную скорость при 50 Гц:

• 2 полюса → 3000 об/мин.
• 4 полюса → 1500 об/мин (наиболее распространены для вентиляторов).
• 6 полюсов → 1000 об/мин.
• 8 полюсов → 750 об/мин.

Стандартное напряжение: 380 В (трехфазные), 220 В (однофазные). Частота питания — 50 Гц.

КПД и коэффициент мощности (cosφ)

КПД — доля потребленной электроэнергии, превратившейся в механическую работу. cosφ — соотношение активной и полной мощности. При cosφ = 0,75 система потребляет на 33% больше полной мощности, чем активной.

Для экономии: выбирайте электродвигатели класса IE3 и выше, применяйте компенсацию реактивной мощности.

Класс защиты IP

• IP20 — закрытые сухие помещения (офисные установки).
• IP44 — стандартная производственная среда.
• IP54 — пыльная среда, наружные установки (рекомендуемый минимум для производства).
• IP55 — защита от пыли и струй воды.
• IP65 — полная защита от пыли и струй воды.

Класс нагревостойкости изоляции и режим работы

Классы изоляции: B (130°C), F (155°C) — стандарт для вентиляции, H (180°C). Режим работы: S1 (непрерывный) — для подавляющего большинства вентиляционных применений.

Пошаговый алгоритм подбора электродвигателя для вентилятора

Шаг 1 — Определение параметров вентиляционной системы

Исходные данные: объем помещения × кратность воздухообмена = расход Q (м³/ч). Аэродинамическое сопротивление системы Δp (Па) — из расчета воздуховодов или по паспорту вентилятора.

Шаг 2 — Расчет требуемой мощности электродвигателя

Формула: P = (Q × Δp) / (3600 × η_общ)

где η_общ = η_вент × η_пер × η_дв. Коэффициент запаса k = 1,1-1,3. P_дв = P_расч × k.

Пример расчета мощности электродвигателя:

• Q = 10 000 м³/ч, Δp = 500 Па.
• η_вент = 0,7, η_пер = 1, η_дв = 0,85 → η_общ = 0,595.
• P = (10 000 × 500) / (3600 × 0,595) = 2,33 кВт.
• P_дв = 2,33 × 1,15 = 2,68 кВт → выбираем 3,0 кВт.

Шаг 3 — Выбор типа двигателя под условия эксплуатации

Шаг 4 — Выбор класса защиты IP, монтажного и климатического исполнения

Монтажное исполнение: IMB3 (лапы, горизонтальный вал) — наиболее распространено; IMB5 (фланец) — встроенный в вентилятор; IMV1 (вертикальный вал). Климатическое исполнение: У3/У2 (умеренный климат) или УХЛ2/УХЛ1 (холодный климат).

Шаг 5 — Оценка энергоэффективности и стоимости жизненного цикла

При 8000 ч/год для двигателя 22 кВт разница IE1 vs. IE3 ≈ 20 000 руб./год. За 10 лет экономия покрывает 2-3 замены двигателя. Формула годовых затрат: С_год = C_эл × W_год + C_обсл.

Энергоэффективность электродвигателей: классы IE и реальная экономия

Классы IE (IEC 60034-30): IE1 (стандартная), IE2 (повышенная), IE3 (премиальная), IE4 (сверхпремиальная). Для вентиляции с продолжительным режимом рекомендуется IE3 и выше.

Закон подобия вентиляторов: снижение скорости на 20% → снижение потребления мощности на 49%. Регулирование скорости даёт бóльшую экономию, чем переход между классами IE.

Сравнение КПД для 4-полюсных двигателей (50 Гц):

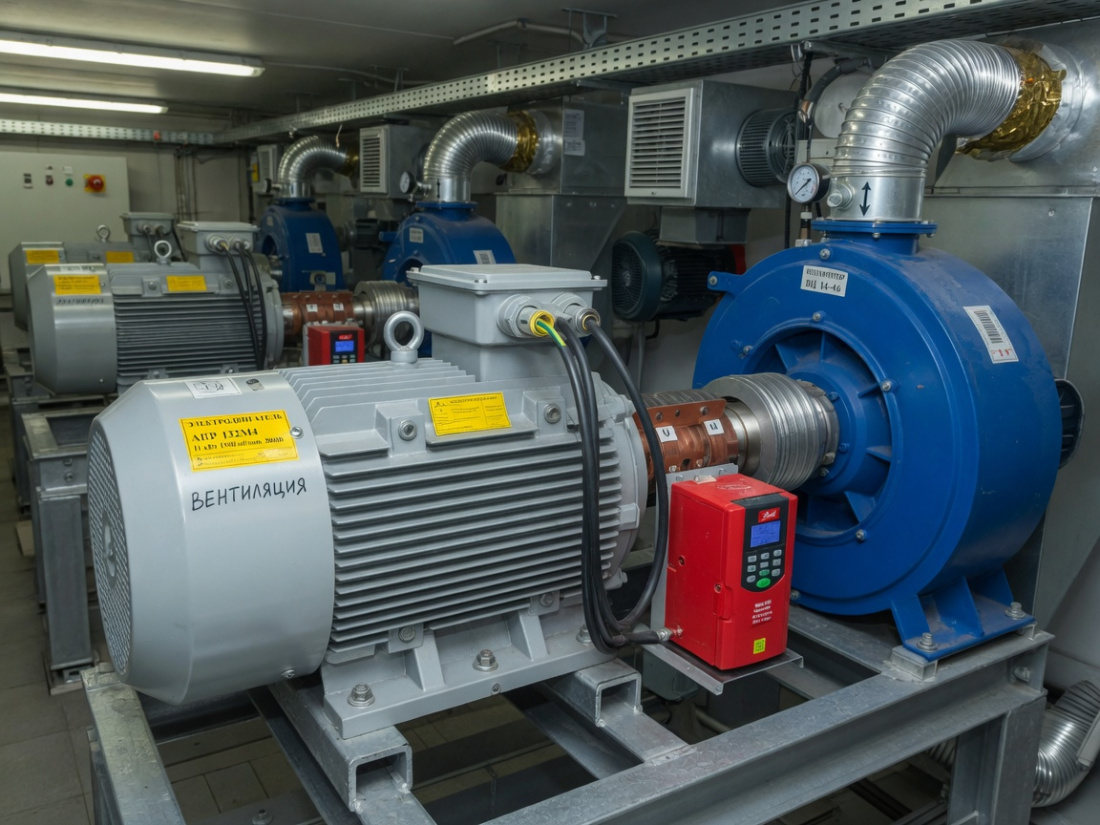

Регулирование скорости и интеграция с системами автоматизации

Современный подход — переменный расход воздуха (VAV). ЧРП или EC-двигатель + датчики CO₂/PM2.5/температуры + BMS/BAS обеспечивают:

• Экономию 30-60% электроэнергии.
• Поддержание CO₂ < 1000 ppm.
• Снижение шума в ночное время.

EC-двигатели не требуют внешнего ЧРП, так как управляющая электроника встроена непосредственно в двигатель.

Практические примеры подбора электродвигателей для вентиляционных систем

Пример 1 — Офисная приточно-вытяжная вентиляция с переменным расходом

Офис 500 м², h = 3 м, кратность 3 ч⁻¹ → Q = 4500 м³/ч, Δp = 300 Па. P_расч = 4500 × 300 / (3600 × 0,595) = 0,63 кВт → P_дв = 0,76 кВт. Решение: EC-двигатель 0,75 кВт с интерфейсом 0-10 В для управления от BMS.

Пример 2 — Вытяжная вентиляция производственного цеха с агрессивной средой

Производство, Q = 15 000 м³/ч, Δp = 500 Па. Среда: пары кислоты, влажность 85%. P_расч = 3,47 кВт → P_дв = 4,0 кВт. Решение: асинхронный двигатель АИР 112МА4 4,0 кВт, IP55, класс F, химостойкое исполнение, У2.

Пример 3 — Вентиляция взрывоопасной зоны

Зона 1, газы IIA, T3. Q = 8000 м³/ч, Δp = 400 Па. P_расч = 1,37 кВт → P_дв = 1,78 кВт → выбираем 2,2 кВт. Решение: взрывозащищенный двигатель Ex e IIA T3, сертификат ТС ТС 012, серия ВАО2-280.

Типичные ошибки при выборе электродвигателя для вентиляции и как их избежать

1. Выбор без расчета реальной нагрузки → перегрузка или низкий КПД. Всегда выполняйте расчёт мощности электродвигателя.
2. Игнорирование класса IP для уличного монтажа → попадание влаги, КЗ. Для наружных установок — IP55+.
3. Неправильный класс взрывозащиты → угроза взрыва. Строго соблюдайте ПУЭ и ТС ТС 012.
4. Отсутствие запаса мощности при частичной нагрузке → перегрев двигателя. Учитывайте ухудшение охлаждения на низкой скорости.
5. Использование IE1 при 8000+ ч/год → неоправданные затраты. Для продолжительного режима — IE3+.
6. Неправильный монтаж (IMB3 vs. IMB5) → вибрация, износ подшипников. Точно определяйте способ крепления.

Техническое обслуживание электродвигателей вентиляционных систем

Регламент обслуживания:

• Еженедельно: визуальный осмотр, контроль температуры и вибрации, проверка крепления.
• Ежемесячно: очистка от пыли, проверка контактов, измерение сопротивления изоляции.
• Раз в 6 месяцев: смазка подшипников (если не необслуживаемые), проверка центровки.
• Раз в год: полный осмотр с чисткой, проверка обмоток.

Рекомендации: выбирайте двигатель с запасом по мощности, обеспечивайте охлаждение, контролируйте качество питания, применяйте плавный пуск, соблюдайте регламент ТО.

Нормативная база

Ключевые документы: ГОСТ IEC 60034-1-2014 (общие требования), ГОСТ IEC 60034-30-1-2016 (классы IE), СП 60.13330.2020 (вентиляция зданий), ГОСТ 12.2.007.1-75 (электробезопасность), ПУЭ гл. 7.3 и ТС ТС 012 (взрывоопасные зоны).

Часто задаваемые вопросы

1. Как рассчитать мощность двигателя для вентиляции?

Используйте формулу P = (Q × Δp) / (3600 × η_общ) с коэффициентом запаса 1,1-1,3. Подробный пример — в разделе «Шаг 2».

2. Какие существуют типы электродвигателей для вентиляционных систем?

Основные типы: асинхронные двигатели (КЗ ротор, фазный ротор), синхронные двигатели, EC-двигатели, двигатели постоянного тока, взрывозащищенные двигатели. Подробности — в разделе «Виды электродвигателей».

3. Какие критерии используются для выбора электродвигателя для вентиляции?

Мощность, скорость, КПД, cosφ, класс IP, класс изоляции, режим работы, энергоэффективность, условия эксплуатации.

4. Как энергоэффективность электродвигателей влияет на эксплуатационные затраты?

Энергоэффективность определяет затраты на электроэнергию (70-80% стоимости жизненного цикла). Переход IE1→IE3 для 22 кВт при 8000 ч/год экономит ≈ 20 000 руб./год. Регулирование скорости экономит 30-60%.

5. Как обслуживать электродвигатели для вентиляционных систем и как продлить их срок службы?

Соблюдайте регламент ТО (еженедельный осмотр, ежемесячная очистка, смазка раз в 6 месяцев, капобслуживание раз в год). Выбирайте двигатель с запасом по мощности, обеспечивайте охлаждение, контролируйте питание.
