Измерение сопротивления изоляции

Сопротивление изоляции – один из основных показателей, которые замеряются сотрудниками лабораторий на объектах. По окончании измерений выдается соответствующий протокол – документ, который часто требуют предоставить представители таких органов контроля, как: Роспотребнадзор, МЧС, пожарная инспекция.

Замер сопротивления изоляции необходим в первую очередь потому, что он позволяет оценивать состояние кабелей и проводов.

Сроки, в течение которых необходимо замерять сопротивление изоляции (регламентированы нормативными документами):

• для переносных и передвижных установок – 1 раз каждые 6 месяцев;
• для проводов и кабелей, находящихся возле электроплит, подъемных кранов, лифтов, в особо опасных помещениях – 1 раз в год;
• для прочего оборудования и электроустановок – 1 раз в 3 года.

Таким образом, измерение сопротивления изоляции в большинстве офисов, магазинов и коммерческих сооружений должно осуществляться раз в 3 года вместе с визуальным осмотром системы, оценкой состояния цепи фаза-ноль и системы заземления.

Перед измерением из сети выключают всех потребителей (в т. ч. тройники, удлинители, ИБП, «пилоты»), на щитке отключают соответствующие «автоматы».

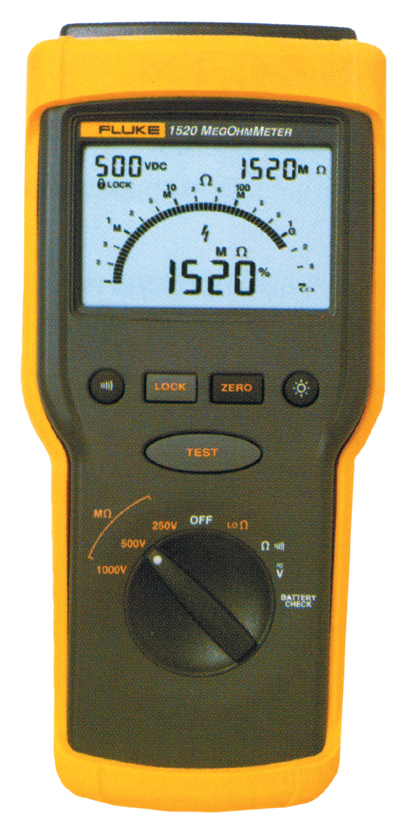

Проводят замеры при помощи мегаомметра:

• для однофазных линий: ноль-земля и фаза-ноль;
• для трехфазных линий: ноль-земля, фаза-ноль, фаза-фаза (во всех комбинациях).

Если сопротивление изоляции снижено, то необходимо найти источник проблемы и устранить его.
