Вибрация электродвигателя: причины, диагностика и способы снижения

Содержание

• Что происходит с механизмом и почему возникают колебания
  • Допустимые пределы по международным стандартам
• Основные источники проблемы
  • Механические неисправности
  • Электромагнитные причины
  • Аэродинамические факторы
  • Внешние воздействия
  • Поведение без нагрузки
• Диагностика состояния оборудования
  • Простые способы проверки без приборов
  • Профессиональное оборудование
  • Современные методы вибродиагностики
  • Международные стандарты и нормы
  • Работа с механикой
  • Решение электромагнитных проблем
• Профилактика и эксплуатация
  • График технического обслуживания
• Заключение
• FAQ

Когда промышленное оборудование начинает работать с отклонениями, опытный специалист обращает внимание на характер колебаний корпуса. Вибрация электродвигателя — это не просто сопутствующий фактор, а важнейший диагностический параметр, указывающий на состояние механизмов. Для предприятий, где электрические машины являются основой производственных процессов, контроль уровня колебаний становится вопросом экономической эффективности. Игнорирование проблемы приводит к лавинообразному разрушению узлов: сначала страдают подшипники, затем деформируется вал, ослабевают крепления и разрушается фундамент, что заканчивается дорогостоящим ремонтом или полной заменой агрегата. Особенно опасно, когда происходит резкий рост амплитуды на высоких оборотах — это может мгновенно разрушить подшипниковые щиты. В этой статье предлагаем экспертный взгляд на природу возникновения колебаний, современные методы их выявления и практические способы устранения.

Что происходит с механизмом и почему возникают колебания

Любой работающий агрегат создает колебания. Вопрос в том, когда они переходят из разряда рабочих в аварийные. Вибрация электродвигателя представляет собой сложный процесс механических перемещений корпуса и внутренних элементов относительно положения равновесия. Источником всегда является переменная сила, воздействующая на конструкцию. Эти силы могут иметь разную природу: центробежные от неуравновешенных масс, ударные импульсы от дефектов подшипников или магнитное притяжение между ротором и статором.

Когда двигатель работает идеально, уровень минимален и имеет стабильный характер. Это результат высокоточной балансировки вращающихся частей и корректной работы всех систем. Однако как только появляется дефект — износ подшипника или ослабление крепления — характер меняется. Амплитуда растет, возникают новые частоты. Понимание этих изменений позволяет диагностировать неисправность на ранней стадии. Специалисты используют виброметры и анализаторы спектра, фиксирующие малейшие отклонения. Влияние на производительность колоссально: снижается точность работы механизма, ускоряется усталостный износ металла, появляются рывки в работе исполнительных механизмов.

Допустимые пределы по международным стандартам

Чтобы понять, является ли наблюдаемая проблема серьезной, необходимо сравнить параметры с эталонными значениями. Глобальный стандарт, регламентирующий допустимые значения, — ISO 10816. Для промышленных машин, включая электродвигатели, применяется часть ISO 10816-3, которая классифицирует оборудование по мощности и типу монтажа. Стандарт учитывает не только абсолютные значения, но и динамику их изменения во времени. Если за короткий промежуток уровень вырос вдвое — это тревожный сигнал даже при работе в зеленой зоне.

Для машин мощностью от 15 до 300 кВт установлены следующие зоны оценки по среднеквадратичному значению виброскорости:

Основные источники проблемы

Для системного подхода все многообразие факторов принято делить на механические, электромагнитные, аэродинамические и внешние воздействия. Часто эти факторы накладываются друг на друга, создавая сложную картину, которую предстоит расшифровать специалисту.

Механические неисправности

Самая распространенная группа проблем, на которую приходится до 90% обращений.

• Дисбаланс ротора. Возникает из-за неравномерного распределения массы. Центробежная сила создает колебания на частоте вращения. Это следствие погрешностей изготовления, налипания грязи или нарушения геометрии после нагрева. Даже небольшое смещение центра масс на оборотах 3000 мин⁻¹ дает центробежную силу, превышающую вес ротора в сотни раз.
• Несоосность валов. Ошибки центровки приводят к тому, что двигатель и механизм (насос, компрессор) «тянут» друг друга. Характерна вибрация на частоте вращения и её второй гармонике. Особенно опасна угловая несоосность, создающая изгибающий момент на валу.
• Дефекты подшипников. Износ тел качения, появление раковин на беговых дорожках, недостаток смазки вызывают ударные импульсы. Для подшипников качения характерна высокочастотная тряска, ощутимая рукой. Постепенно дефект прогрессирует, и ударные нагрузки начинают разрушать сепаратор.
• Ослабление крепления. Плохая затяжка фундаментных болтов или разрушение рамы создает люфт, амплитуда резко возрастает при пуске и остановке. В таких случаях двигатель может «гулять» на опорах, перекашиваясь под нагрузкой.

Электромагнитные причины

Эти проблемы связаны с магнитными полями и часто проявляются под нагрузкой, а на холостом ходу могут полностью исчезать.

• Обрыв стержней ротора. В асинхронных машинах это приводит к асимметрии поля и пульсациям момента. Двигатель начинает работать с биениями, которые хорошо видны на спектре потребляемого тока. Со временем зона обрыва расширяется, что может привести к заклиниванию.
• Неравномерность воздушного зазора. Деформация статора или износ подшипников вызывают одностороннее магнитное притяжение. Ротор притягивается к статору с силой, которая растет по мере уменьшения зазора.
• Проблемы питания. Перекос фаз или наличие высших гармоник (особенно при питании от преобразователей частоты) создают паразитные поля, вызывающие дополнительный нагрев и колебания. В этом случае установка сетевых дросселей помогает устранить вибрацию без вмешательства в механику.

Аэродинамические факторы

В машинах с интенсивным воздушным охлаждением или высокими оборотами существенную роль играет аэродинамика. Крыльчатка вентилятора, насаженная на вал, создает мощные воздушные потоки. Если одна лопасть повреждена или на ней налип грязевой комок, возникает дополнительный дисбаланс. Кроме того, потоки воздуха, срывающиеся с лопастей, могут возбуждать резонансные колебания кожуха или близлежащих конструкций. В редких случаях происходит явление, похожее на флаттер, когда аэродинамические силы раскачивают вал.

Внешние воздействия

Не всегда причина внутри агрегата. Иногда требуется проверка всего технологического комплекса.

• Резонанс фундамента. Совпадение частоты вращения с собственной частотой рамы или перекрытия многократно усиливает амплитуду. Это часто случается при установке оборудования на легкие металлоконструкции без виброизоляции.
• Внешняя передача. Колебания могут передаваться от соседнего оборудования через фундамент или технологические трубопроводы. Мощный компрессор может раскачивать стоящий рядом насос.
• Влияние приводимого механизма. Неисправности насоса (кавитация), компрессора (помпаж) или вентилятора создают пульсации рабочей среды, которые нагружают подшипники двигателя и вызывают его раскачивание.

Поведение без нагрузки

Анализ вибраций при запуске и без нагрузки — ключевой этап дифференциальной диагностики. Опытный механик всегда проверит, как ведет себя агрегат на холостом ходу, прежде чем лезть внутрь.
Вибрации на холостых часто указывают на внутренние проблемы:

1. Проверка креплений: первым делом убедиться в надежности фиксации к раме. Иногда достаточно подтянуть гайки, и проблема исчезает.
2. Отключение нагрузки: если после отсоединения механизма (например, разъединения муфты) колебания пропадают — проблема в центровке или самом механизме. Если остаются — источник в двигателе.
3. Электромагнитная проверка: если при снижении напряжения уровень падает — вероятны электромагнитные дефекты (обрыв стержней, межвитковое замыкание). Если уровень не меняется — проблема чисто механическая.

Диагностика состояния оборудования

Современные методы позволяют заглянуть внутрь работающего агрегата без разборки. Это экономит часы простоя и тысячи рублей на ремонте.

Простые способы проверки без приборов

Первичную оценку можно провести органами чувств. Опытный механик, приложив руку или отвертку (как стетоскоп) к корпусу подшипникового щита, может определить многое.

• Тактильно. Высокочастотная дрожь — вероятен износ подшипников или проблемы со свечами зажигания (в бензиновых аналогах, но для электродвигателей это актуально в части искрения щеток). Сильные толчки в такт вращению — дисбаланс или несоосность.
• Акустика. Стук, задевание, вой, скрежет — характерные признаки конкретных дефектов. Например, глухой стук на низких частотах может указывать на ослабление посадки подшипника.
• Визуально. Проверка биения вала индикатором часового типа, осмотр креплений, контроль нагрева корпуса пирометром. Часто перегрев подшипника идет рука об руку с ростом амплитуды.

Профессиональное оборудование

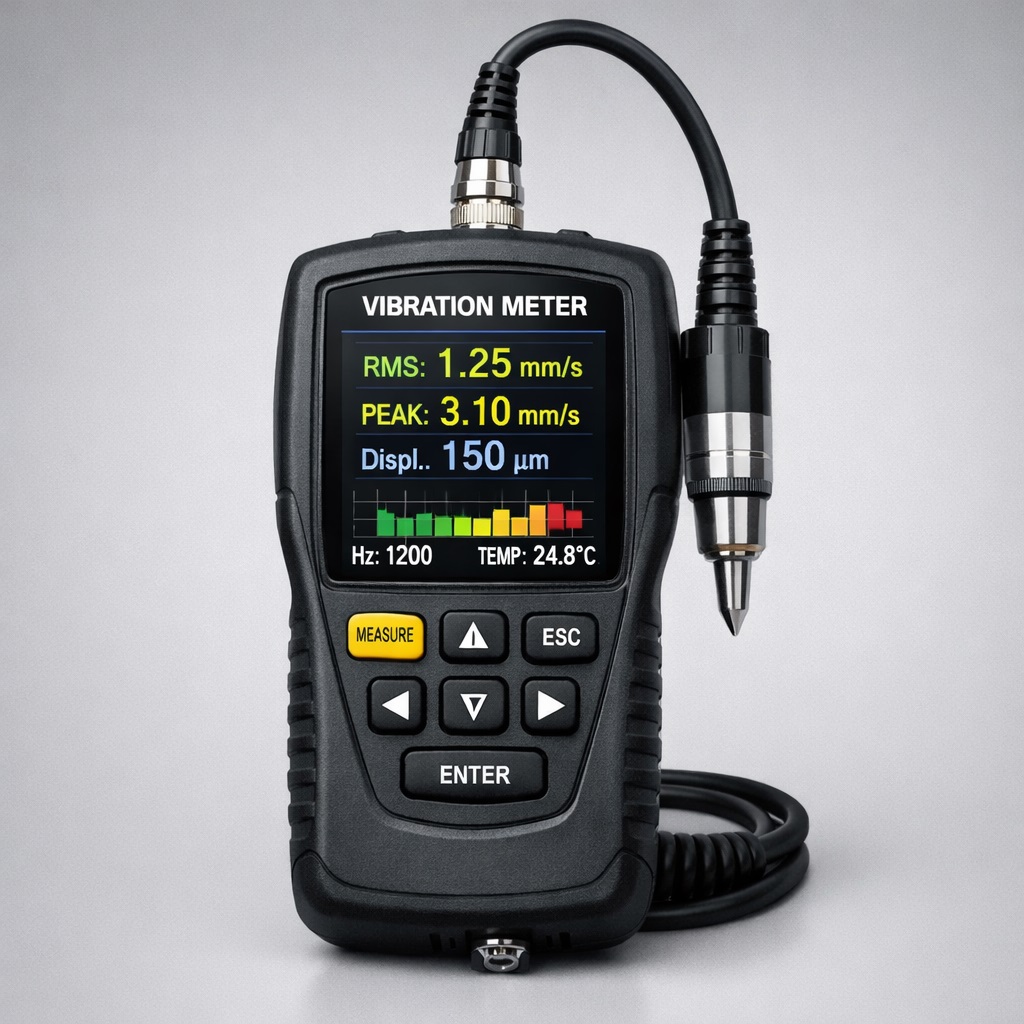

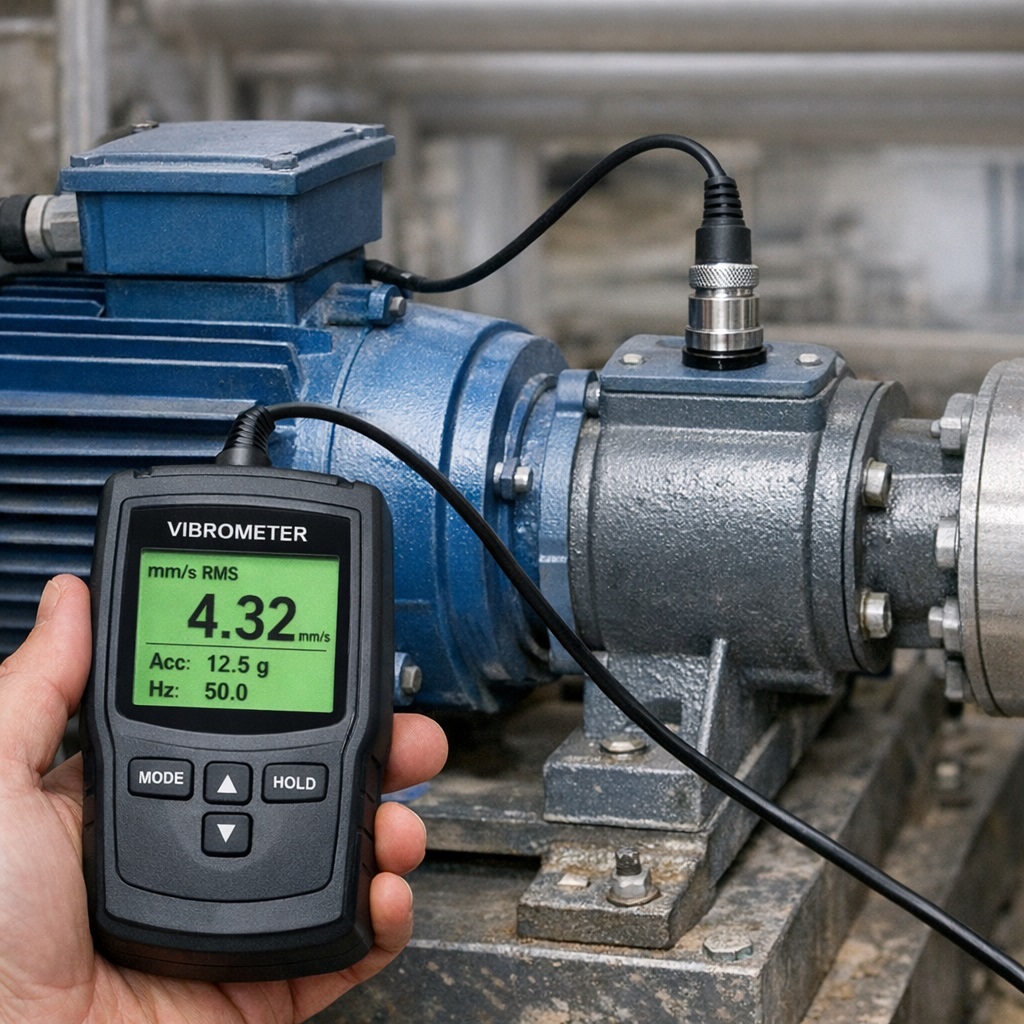

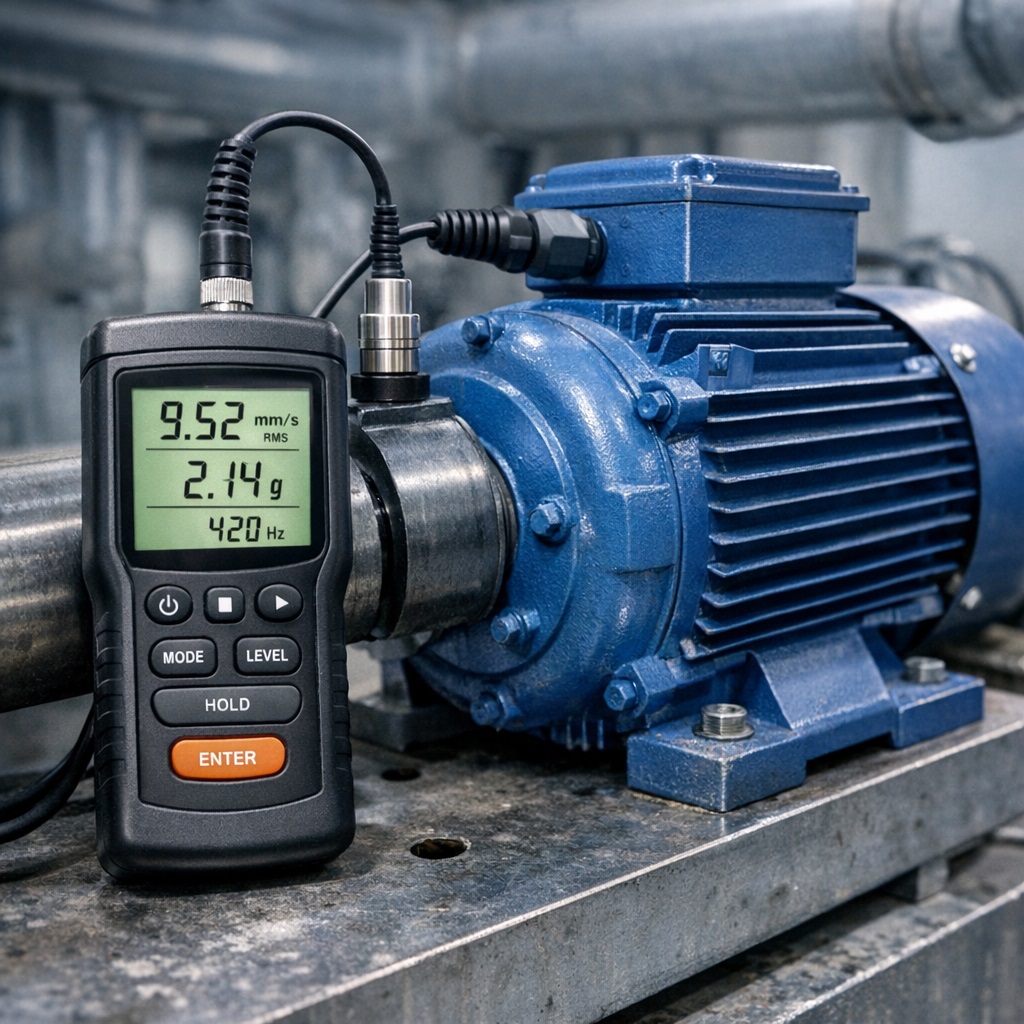

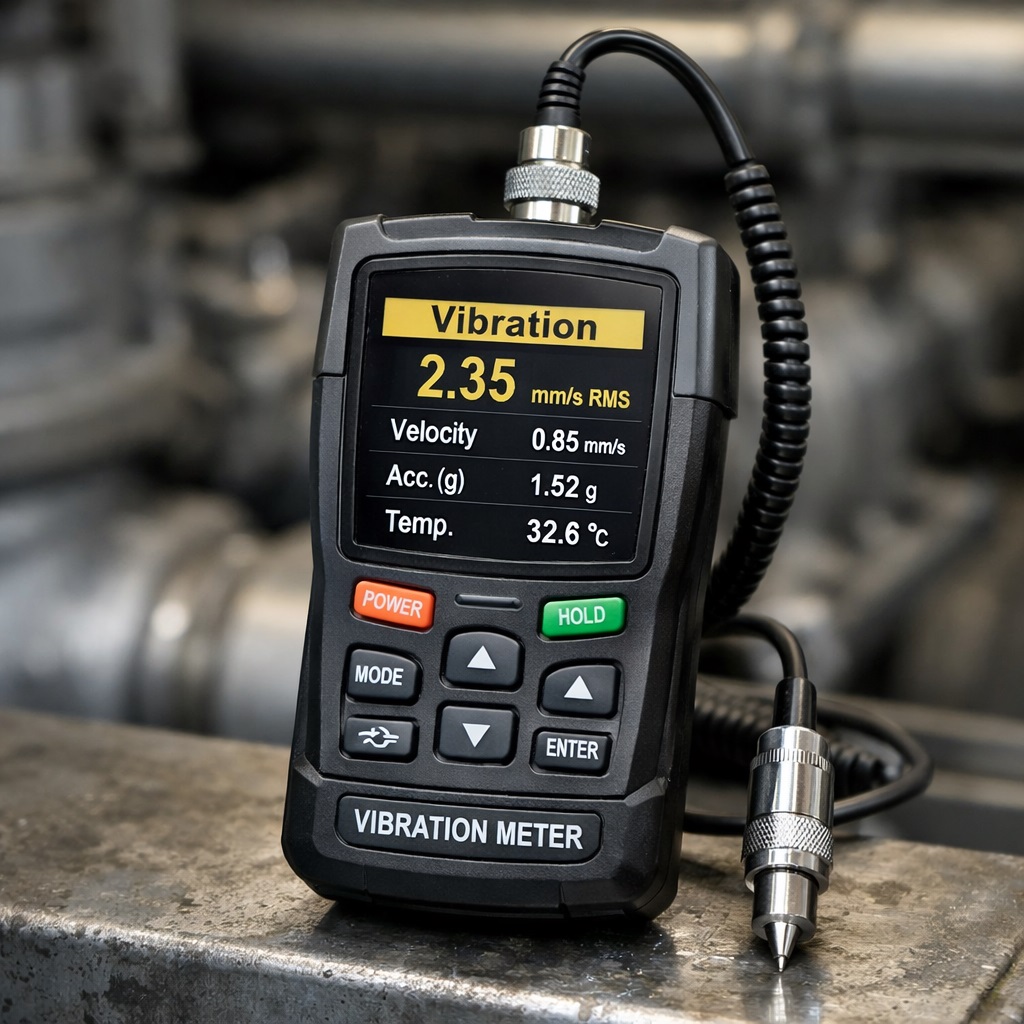

Для точной оценки используется специальная техника. Виброметр позволяет измерить параметры: перемещение (для низких частот), скорость (для средних) и ускорение (для высоких). Современные приборы хранят историю измерений и позволяют строить тренды.
Правильное измерение требует соблюдения правил:

1. Точки. Замеры на подшипниковых опорах в трех направлениях: вертикальном, горизонтальном и осевом.
2. Режимы. Измерения на холостом ходу, под нагрузкой и на выбеге (останове). Анализ выбега часто дает информацию о задеваниях.
3. Анализ. Сравнение с нормами ISO 10816-3 и предыдущими замерами.

Современные методы вибродиагностики

Настоящая глубокая диагностика начинается с анализатора спектра. Это прибор, который показывает, какие частоты присутствуют в сигнале.

• Спектральный анализ. Доминирование оборотной частоты (1Х) — дисбаланс. Большая вторая (2Х) и третья (3Х) гармоники — несоосность. Высокочастотный шум в области 500-2000 Гц — дефекты подшипников. Наличие субгармоник (0.5Х) может указывать на развивающиеся трещины.
• Анализ огибающей. Специальный метод для раннего выявления ударных импульсов от подшипников качения. Позволяет увидеть дефект за месяцы до того, как он перейдет в аварийную стадию.
• Анализ тока. Специфический метод выявления обрыва стержней ротора. Анализатор смотрит на модуляцию потребляемого тока и выявляет характерные боковые полосы частот возле основной.

Международные стандарты и нормы

Основной документ, на который опираются диагносты — ISO 10816. Он устанавливает два критерия оценки состояния:

1. Абсолютное значение. Измеренная виброскорость не должна превышать границы зоны B для данного класса машин.
2. Изменение значения. Если уровень резко вырос (более чем на 25% за период) — это сигнал к внеплановой остановке для выяснения причин, даже если абсолютное значение еще в норме.

Методы устранения неполадок

Когда причина найдена и точно идентифицирована, необходимо как можно быстрее принять меры. Промедление в этом вопросе ведет к удорожанию ремонта.

Работа с механикой

Это самая частая процедура при обслуживании, требующая высокой квалификации персонала.

1. Балансировка ротора. Основной метод борьбы с дисбалансом. Бывает статическая (для узких дисков — шкивов, крыльчаток) и динамическая (для длинных роторов, требует вращения). Современное оборудование (например, портативные балансировочные системы) позволяет проводить балансировку в собственных опорах, не снимая двигатель с фундамента. Это особенно ценно для крупных машин.
2. Центровка валов. Устранение несоосности требует ювелирной точности. Классический метод — с помощью щупов и индикаторов часового типа (метод обращенных стрел). Лазерная центровка — современный и самый точный метод, повышающий срок службы подшипников и муфт. Процедура занимает минуты и дает распечатку с результатами.
3. Замена подшипников. При выявлении дефектов качения подшипники подлежат обязательной замене. Важно использовать качественную смазку, соблюдать технологию запрессовки (нагревом или с помощью оправки) и не перетягивать крышки, чтобы не заклинить тела качения.
4. Рихтовка и усиление. Иногда требуется правка погнутого вала или усиление фундаментной рамы для ухода от резонанса.

Решение электромагнитных проблем

Если причина в электрической части, подход иной, и здесь часто не обойтись без услуг электрика.

• Симметрия питания. Выравнивание фазных напряжений, замена окисленных контактов, проверка кабельных линий.
• Ремонт ротора. При обрыве стержней «беличьей клетки» требуется сложный ремонт — перезаливка алюминием или замена стержней в пазах. Это делается в специализированных мастерских.
• Фильтрация гармоник. При питании от преобразователя частоты установка выходных дросселей или синус-фильтров значительно снижает уровень высокочастотных колебаний и шума.
• Пропитка изоляции. Межвитковые замыкания в обмотке статора требуют перемотки или замены обмотки с последующей пропиткой лаком.

Профилактика и эксплуатация

Любую проблему легче и дешевле предотвратить. Система планово-предупредительных ремонтов (ППР), основанная на данных контроля, позволяет исключить внезапные отказы и аварийные остановы производства.

График технического обслуживания

Эффективная профилактика требует четкого графика и дисциплины его исполнения:

• Ежемесячно (оперативно). Измерение общего уровня вибрации переносным виброметром, запись в журнал или паспорт агрегата. Контроль температуры подшипников.
• Ежеквартально (текущий ремонт). Проверка наличия и качества смазки в подшипниках (при необходимости — доливка или замена), контроль затяжки фундаментных болтов и болтов крепления муфт.
• Ежегодно (капитальный ремонт). Глубокая диагностика со спектральным анализом, проверка сопротивления изоляции мегаомметром, контроль центровки валов лазерной системой. При необходимости — замена подшипников вне зависимости от их состояния (по наработке).
• Смазка. Регулярное применение качественных смазочных материалов значительно продлевает срок службы подшипников. Важно не переусердствовать: избыток смазки так же вреден, как и недостаток (ведет к перегреву).

Заключение

Вибрация электродвигателя — сложный диагностический сигнал, несущий исчерпывающую информацию о состоянии агрегата. Только комплексный подход, сочетающий знание физики процессов, владение современными методами диагностики (от простого осмотра до спектрального анализа и анализа тока) и своевременное проведение ремонтно-восстановительных работ (балансировка, центровка), гарантирует долгую безаварийную эксплуатацию. Научитесь понимать язык техники, и оборудование отплатит годами стабильной службы без внезапных отказов.

FAQ

Каковы основные причины вибрации электродвигателя?

Основные причины делятся на механические (дисбаланс ротора, несоосность валов, износ подшипников) и электромагнитные (обрыв стержней ротора, межвитковые замыкания, несимметрия напряжения питания).

Какие методы предотвращения наиболее эффективны?

Наиболее эффективны регулярный мониторинг параметров, соблюдение графика техобслуживания (смазка подшипников, подтяжка креплений) и проведение балансировки после каждого ремонта, связанного с разборкой.

Как происходит диагностика?

Диагностика проходит поэтапно: первичный осмотр, измерение общего уровня виброметром в контрольных точках и углубленный спектральный анализ для точного определения источника колебаний (дефект подшипника, дисбаланс, несоосность).

Как влияет на срок службы?

Повышенный уровень многократно сокращает ресурс. Происходит ускоренный износ подшипников, разрушение сварных швов станины, ослабление креплений обмоток (истирание изоляции) и усталостная поломка вала.

Как правильно измерить?

Измерение проводится на подшипниковых опорах в трех направлениях: вертикальном, горизонтальном и поперечном (осевом). Используется виброметр. Полученные значения сравниваются с нормами ISO 10816-3.

Какие инструменты необходимы?

Для базовой проверки достаточно простого виброметра. Для профессиональной диагностики требуются анализаторы спектра (виброанализаторы) и программы для постобработки данных на ПК.

Всегда ли это признак неисправности?

Нет. Любой механизм вибрирует в силу конструкции. Признаком неисправности является превышение допустимых значений (например, виброскорость выше 2.8 мм/с для машин средней мощности) или резкое изменение характера колебаний.

Что происходит при повышенной вибрации?

Раскручиваются резьбовые соединения, разрушаются подшипники, появляются трещины в валу и корпусе. В электродвигателях происходит истирание пазовой изоляции и, как следствие, межвитковые замыкания.

Как определить, связана ли проблема с самим двигателем?

Необходимо отключить нагрузку (разъединить муфту) и запустить агрегат на холостом ходу. Если колебания пропадают — проблема в нагрузке или центровке. Если сохраняются — дефект в самом двигателе.

Какое повреждение может вызвать вибрацию?

Вибрацию вызывают уже существующие повреждения: выработка подшипников, погнутый вал, ослабление бандажей ротора. В свою очередь, она сама приводит к новым повреждениям — трещинам, обрывам стержней, деформации ротора и разрушению подшипников.
