Современный мир стоит на пороге новой эры мобильности. Электрификация транспорта перестала быть уделом экспериментальных моделей и прочно вошла в нашу повседневную жизнь. В центре этой революции находятся транспортные электродвигатели — устройства, преобразующие электрическую энергию в механическую работу и приводящие в движение колеса, гребные винты и другие механизмы. Понимание того, какие типы электродвигателей существуют, как они устроены и где применяются, становится необходимым не только для инженеров, но и для обычных пользователей, выбирающих электромобиль, самокат или электровелосипед.

Эта статья создана, чтобы помочь вам разобраться в многообразии электрических машин, их конструкции, принципах работы и областях применения. Мы пройдем путь от общих классификаций до конкретных примеров использования в различных видах транспортных средств, а также заглянем в будущее этой стремительно развивающейся отрасли.

Основные категории двигателей, используемых в транспортных средствах

Чтобы понять, какой двигатель лучше всего подходит для конкретного транспортного средства, необходимо разобраться в их классификации. Все многообразие электродвигателей, применяемых в транспорте, можно разделить на несколько основных категорий по принципу работы и типу питающего тока. Каждый из этих типов двигателей имеет свои уникальные характеристики, преимущества и недостатки, которые определяют его место в конструкции электромобилей, электромотоциклов или промышленного оборудования.

Двигатели постоянного тока со щеточным механизмом

Это одна из старейших и самых простых конструкций. Такие двигатели постоянного тока состоят из статора (неподвижной части с постоянными магнитами или обмотками возбуждения), ротора (якоря с обмотками) и коллекторно-щеточного узла. Щетки передают электрический ток на обмотки ротора, создавая магнитное поле, которое взаимодействует с полем статора и заставляет ротор вращаться.

Главное преимущество таких моторов — простота управления скоростью вращения путем изменения напряжения. Они развивают высокий крутящий момент на низких оборотах, что идеально для трогания с места. Однако щеточный узел является их «ахиллесовой пятой»: щетки со временем стираются, вызывая искрение, потери энергии и необходимость регулярного обслуживания. Из-за низкого КПД и надежности в современных электромобилях они практически не встречаются, но все еще могут использоваться в недорогих электросамокатах, электрических погрузчиках или в качестве стартеров в автомобилях с ДВС.

Асинхронный двигатель переменного тока

Асинхронные электродвигатели — это «рабочая лошадка» современной промышленности и электротранспорта. Их конструкция относительно проста: статор, в котором создается вращающееся магнитное поле, и ротор, который увлекается этим полем, но вращается с небольшой разницей (скольжением). Они не требуют дорогостоящих магнитов и отличаются высокой надежностью и низкой стоимостью производства.

Для электромобилей, особенно первого поколения (например, ранние модели Tesla), были выбраны именно асинхронные двигатели. Они обеспечивают хорошую мощность и долговечность. Асинхронные двигатели также широко применяются в тяжелом коммерческом транспорте, где важна выносливость, а не рекордная компактность. К их недостаткам можно отнести чуть меньшую эффективность (КПД) при частичных нагрузках по сравнению с синхронными собратьями и более сложную систему управления.

Бесщеточные двигатели постоянного тока

Несмотря на название «постоянного тока», на самом деле это синхронные двигатели, которые питаются от постоянного тока через электронный контроллер (инвертор). В них механический коллектор заменен электроникой, которая коммутирует обмотки статора в зависимости от положения ротора. Ротор при этом оснащен постоянными магнитами.

Этот тип двигателей сочетает в себе лучшие черты: высокий КПД, компактность, большой ресурс и отличную управляемость. Именно бесщеточные двигатели стали основой для большинства современных легковых электромобилей, электровелосипедов, гироскутеров и другой микро-мобильности. Их недостаток — более высокая стоимость из-за использования постоянных магнитов (часто неодимовых) и сложной электроники управления.

Синхронные двигатели с постоянными магнитами

Это наиболее совершенный и популярный на сегодняшний день тип силовых установок для транспортных средств. Они являются подвидом бесщеточных машин. В таких синхронных двигателях магнитное поле ротора создается мощными постоянными магнитами, а поле статора — обмотками. Они вращаются синхронно, без скольжения.

Благодаря отсутствию потерь на создание поля в роторе (как в асинхронных) и на трение щеток (как в коллекторных), синхронные двигатели демонстрируют рекордные показатели КПД и удельной мощности. Это позволяет делать их очень компактными и легкими, что критически важно для автомобилей. Такие двигатели используются в большинстве современных электромобилей премиум- и среднего класса (например, Tesla Model 3, Nissan Leaf, BMW i3). Они идеально подходят для реализации рекуперации энергии при торможении. Основной минус — высокая стоимость магнитов и зависимость от сырьевой базы.

Синхронные двигатели – устройство и работа

Хотя принцип работы синхронных машин был описан выше, стоит остановиться на их конструкции подробнее. В классическом исполнении синхронный электродвигатель может иметь не только магниты на роторе, но и обмотки возбуждения, на которые ток подается через контактные кольца (что сложнее и менее надежно). Однако в транспортной сфере доминирует вариант с возбуждением от постоянных магнитов.

Ротор такого мотора представляет собой вал, на котором закреплены мощные магниты особой формы (обычно V-образно для концентрации поля). Статор — это набор стальных пластин с пазами, в которые уложена медная обмотка. При подаче переменного тока на обмотки статора возникает вращающееся магнитное поле, которое «подхватывает» ротор с магнитами и заставляет его вращаться с той же частотой. Это обеспечивает высокую стабильность вращения и позволяет точно управлять моментом на валу.

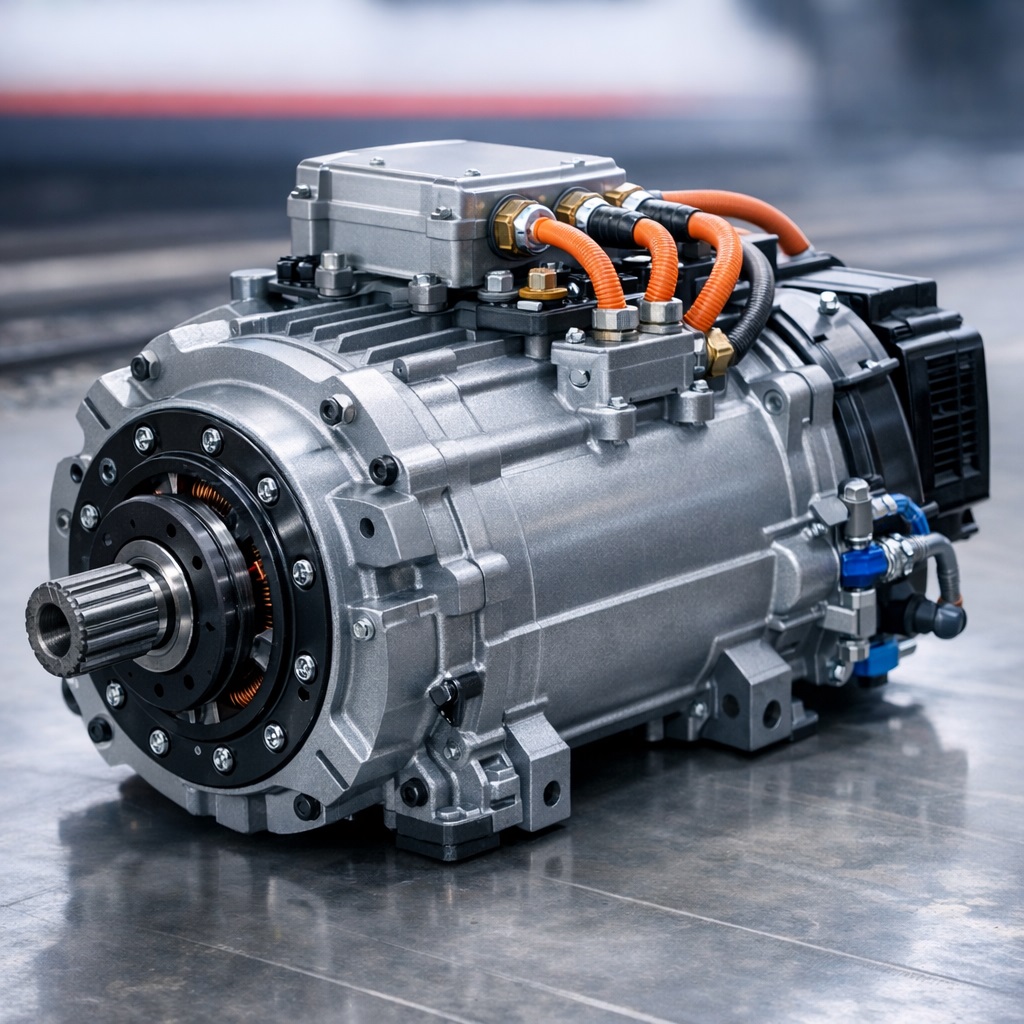

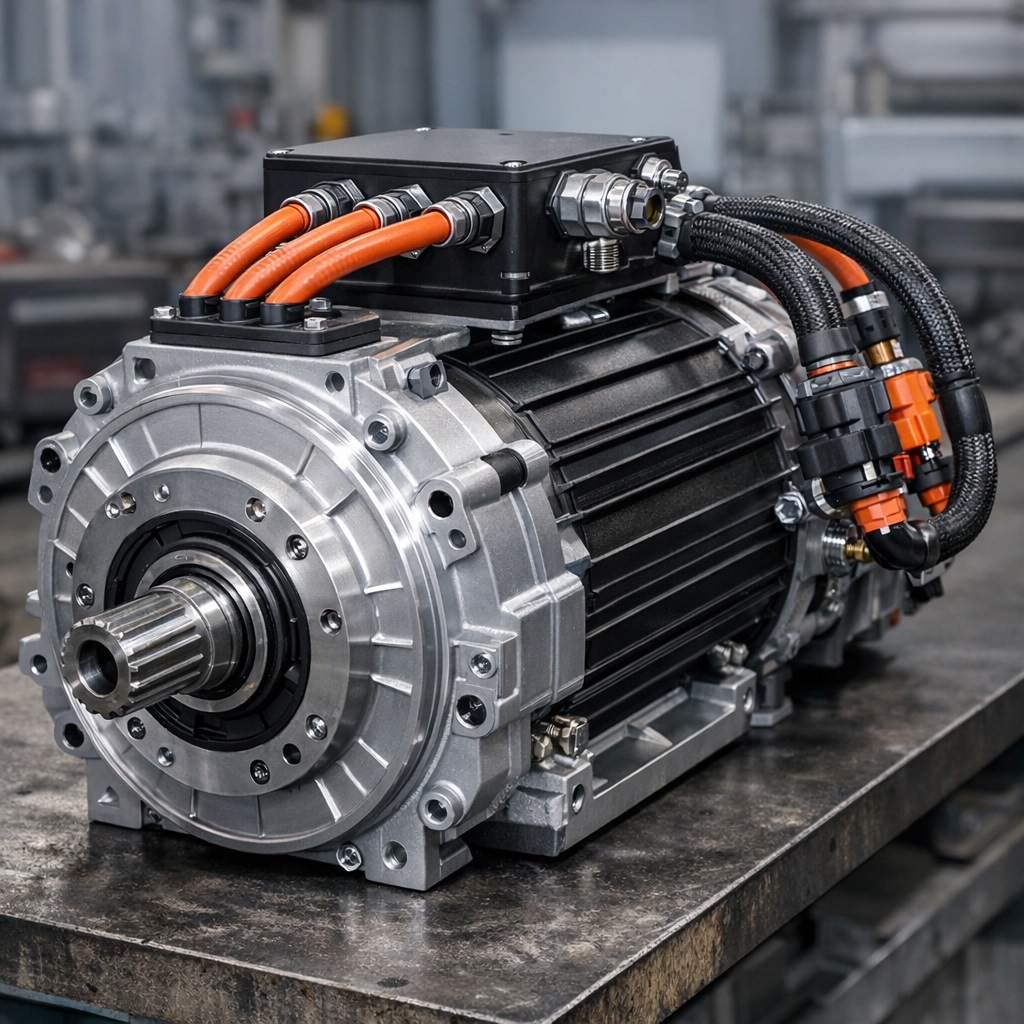

Как выглядит электродвигатель автомобиля

Визуально электродвигатель автомобиля сильно отличается от привычного ДВС. Это компактный цилиндрический блок (статор), внутри которого вращается ротор. Часто он интегрирован вместе с редуктором и инвертором в единый силовой агрегат, который по размеру может быть сравним с небольшой дыней или арбузом. В отличие от громоздкого мотора с множеством навесного оборудования, электрический агрегат выглядит лаконично и просто: нет ни выхлопного коллектора, ни радиатора (хотя система охлаждения все же есть, но жидкостная), ни масляного фильтра. Корпус обычно ребристый для лучшего отвода тепла. Особенно интересно выглядят двигатели в колесах (мотор-колеса), которые полностью скрыты внутри колеса и визуально почти не видны.

Какой тип двигателя применяется в различных категориях транспортных средств?

Выбор конкретного типа электродвигателя напрямую зависит от задач, которые ставит перед собой производитель транспортного средства. Компактность, мощность, стоимость, надежность и условия эксплуатации диктуют свои правила.

Электродвигатели для легковых автомобилей

В сегменте для легковых автомобилей сегодня доминируют два основных типа — асинхронные двигатели и синхронные с постоянными магнитами. Многие производители используют гибридный подход. Например, на задней оси устанавливают мощный асинхронный двигатель, который подключается при необходимости (для экономии энергии в спокойном режиме), а на передней — компактный и эффективный синхронный на постоянных магнитах, работающий постоянно. Это позволяет сочетать высокую эффективность в городском цикле с мощностью при разгоне или на бездорожье.

Электродвигатели гибридного автомобиля часто работают в паре с ДВС. Они могут быть встроены между ДВС и коробкой передач или приводить в движение отдельную ось. Их задача — обеспечить движение на электротяге на малых скоростях, добавить мощности при разгоне и работать в режиме генератора, заряжая батарею.

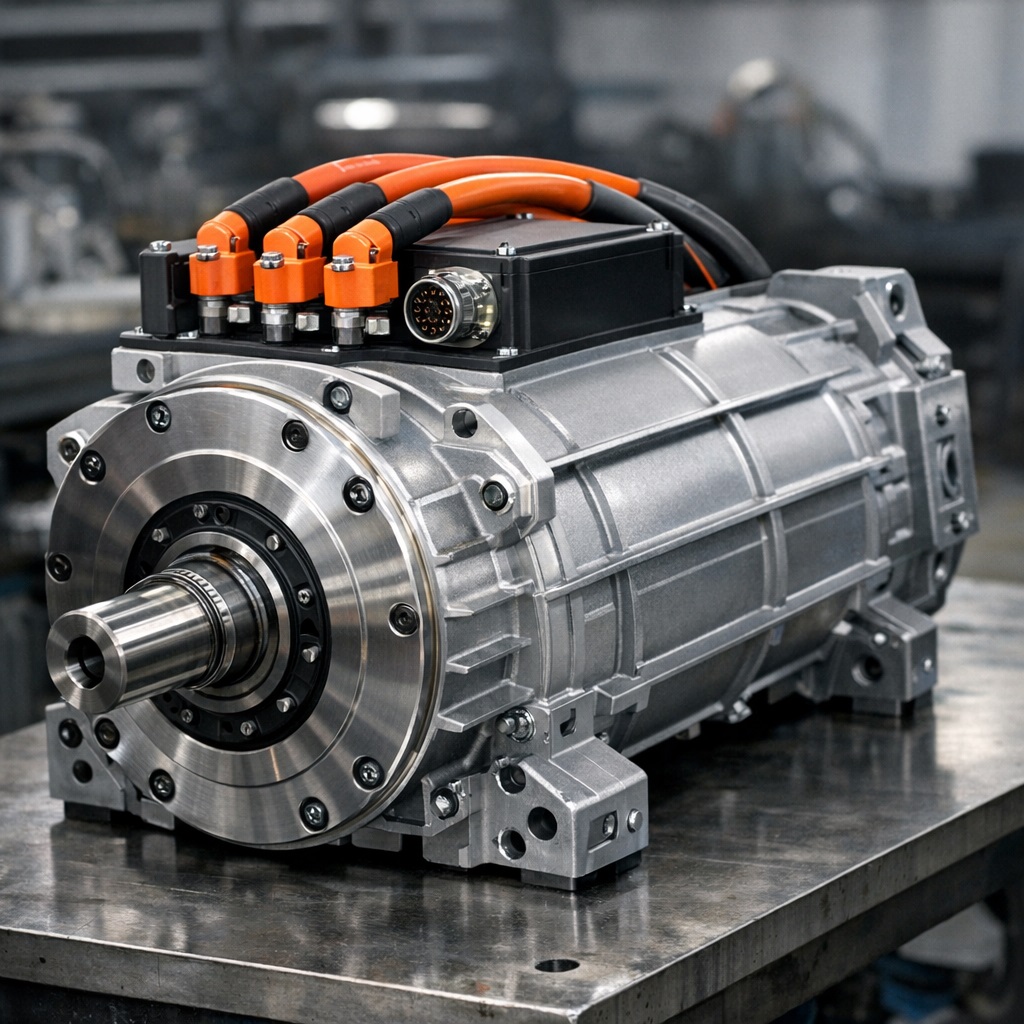

Электродвигатель для автомобилей коммерческого назначения

Для коммерческого транспорта, такого как автобусы, грузовики и фургоны, на первый план выходят надежность, ресурс и стоимость владения. Здесь чаще всего применяются асинхронные двигатели или синхронные двигатели с электромагнитным возбуждением (без дорогих магнитов). Мощность таких силовых установок может исчисляться сотнями киловатт.

Тяговые электродвигатели для грузовиков должны обеспечивать огромный крутящий момент для трогания с полной массой. Электрическая тяга идеально подходит для городских автобусов, которые часто разгоняются и тормозят: система рекуперации позволяет вернуть до 30% энергии обратно в батарею, чего невозможно достичь на дизельном транспорте.

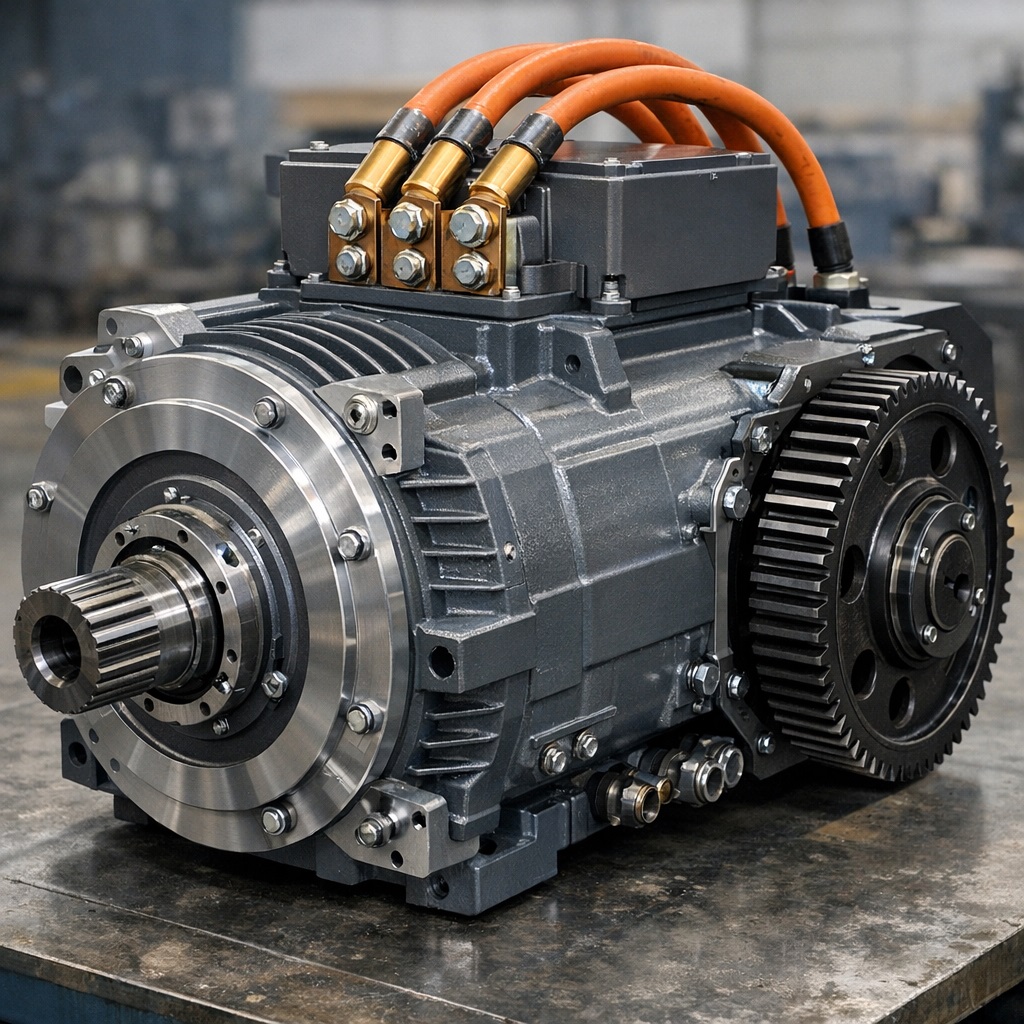

Электродвигатели для грузового электротранспорта

Эта категория включает в себя легкие коммерческие фургоны и специализированную технику. Требования к двигателям здесь схожи с большегрузами. Часто применяются мотор-колеса или центральные двигатели с мощными редукторами, так как высокие обороты самого электродвигателя необходимо преобразовать в силу тяги. Для доставки грузов на последней миле все чаще используются электрические грузовые велосипеды и трициклы, где применяются компактные двигатели в колесах или среднеприводные системы.

Электродвигатели для мотоциклов

Сегмент двухколесного транспорта предъявляет особые требования к компактности и массе. Электродвигатели для мотоциклов должны быть максимально легкими, чтобы не увеличивать неподрессоренные массы и сохранять маневренность. Здесь безраздельно властвуют высокооборотные синхронные двигатели с жидкостным охлаждением, обеспечивающие феноменальную динамику. Спортивные электромотоциклы способны разгоняться быстрее многих суперкаров благодаря мгновенной выдаче максимального крутящего момента. В более простых моделях (скутерах, мопедах) используются колесные моторы, интегрированные прямо в ступицу, что делает конструкцию предельно простой.

Технические характеристики электродвигателей

Выбор электродвигателя для автомобиля или другого транспортного средства невозможен без понимания его ключевых параметров. Именно они определяют поведение машины на дороге, ее запас хода и долговечность.

Эффективность и КПД электродвигателей

Главное преимущество электромоторов перед ДВС — феноменально высокий КПД. Если бензиновый двигатель преобразует в полезную работу лишь 20-40% энергии топлива (остальное улетает в тепло), то КПД современных электродвигателей для электромобилей достигает 90-95%. Это означает, что почти вся энергия из аккумулятора идет на движение.

Эффективность, однако, зависит от режима работы. Лучшие показатели достигаются в зоне средних нагрузок и оборотов. Инженеры постоянно работают над снижением потерь:

• Электрические потери (нагрев обмоток) — снижаются использованием более толстых медных проводов и совершенствованием системы охлаждения.
• Магнитные потери (перемагничивание стали статора) — уменьшаются за счет применения специальных сортов электротехнической стали.
• Механические потери (трение в подшипниках) — сводятся к минимуму за счет использования высококачественных подшипников.

Системы охлаждения и защиты

Интенсивная работа электродвигателя (особенно при разгонах или движении на высоких скоростях) приводит к выделению тепла. Перегрев может привести к размагничиванию ротора (в синхронных машинах) или разрушению изоляции обмоток. Поэтому эффективное охлаждение критически важно.

Существует два основных типа охлаждения:

• Воздушное (IP54, IP44): Используется в маломощных двигателях (для самокатов, легких велосипедов) или в старых конструкциях. Простое и дешевое, но недостаточно эффективное для мощных агрегатов.
• Жидкостное (IP65, IP67): Через рубашку охлаждения корпуса или даже непосредственно через полости ротора прокачивается специальная жидкость (антифриз). Это наиболее эффективный метод для тяговых двигателей электромобилей и грузовиков. Класс защиты IP67 означает полную пыленепроницаемость и возможность кратковременного погружения в воду, что актуально для автомобилей, эксплуатируемых в любую погоду.

Сравнительный анализ электродвигателей и двигателей внутреннего сгорания

Спор о том, что лучше — классический ДВС или современный электромотор, давно вышел за рамки технических дискуссий. У каждого решения есть свои сильные и слабые стороны, но в контексте транспортных средств будущего преимущества электричества очевидны.

• КПД и экономичность: Как уже говорилось, КПД электродвигателя (до 95%) несравнимо выше, чем у ДВС (макс. 40%). Даже с учетом потерь при производстве электроэнергии, электромобиль тратит меньше первичной энергии на километр пути.
• Крутящий момент: Электродвигатель выдает максимальный крутящий момент практически с нуля оборотов. Это обеспечивает мгновенную и плавную динамику разгона без задержек и переключения передач. ДВС для выхода на пик момента нужно раскрутить до определенных оборотов.
• Надежность и обслуживание: Электродвигатель имеет в 5-10 раз меньше движущихся частей, чем ДВС. Здесь нет ремней ГРМ, масла, свечей зажигания, топливного насоса и выхлопной системы. Это резко снижает стоимость обслуживания и повышает ресурс. Многие производители дают гарантию на тяговый двигатель на 8-10 лет.
• Экологичность: Отсутствие выхлопа в месте эксплуатации — ключевое преимущество для городов. Кроме того, электрическая тяга позволяет интегрироваться с возобновляемыми источниками энергии.
• Недостатки: Основной минус электромобилей — зависимость от аккумуляторов (их стоимость, ресурс, время зарядки и утилизация). ДВС по-прежнему выигрывает в дальнобойности и скорости «заправки».

Как электродвигатели работают вместе с двигателями внутреннего сгорания

Переходный этап к полностью электрическому транспорту представлен гибридами. В этих транспортных средствах электрическая и традиционная силовые установки работают сообща для достижения максимальной эффективности.

Существует несколько типов гибридных систем:

1. Последовательный гибрид: ДВС работает только как генератор, заряжая батарею, а колеса всегда вращает электродвигатель. Так устроены, например, электродвигатели в некоторых моделях BMW i3 с «удлинителем хода».
2. Параллельный гибрид: ДВС и электромотор могут приводить колеса как вместе, так и по отдельности. Электродвигатель помогает при разгоне и работает как стартер-генератор. Это самая распространенная и простая схема (Honda IMA, многие «мягкие» гибриды).
3. Последовательно-параллельный гибрид (смешанный): Наиболее сложная и гибкая схема, используемая Toyota (Hybrid Synergy Drive). Планетарный механизм позволяет ДВС и электромоторам работать в любых сочетаниях, обеспечивая оптимальный КПД во всех режимах. Автомобиль может двигаться только на электротяге, только на ДВС или с использованием обоих источников одновременно.

В таких системах электродвигатели берут на себя самые неэффективные для ДВС режимы: разгон с места и движение в пробках. Рекуперация при торможении позволяет запасать энергию, которая иначе была бы потеряна в виде тепла.

Перспективы развития отрасли электродвигателей

Будущее транспортных электродвигателей выглядит еще более захватывающим, чем их настоящее. Инженеры и ученые работают над тем, чтобы сделать их еще мощнее, компактнее и дешевле.

• Отказ от редкоземельных металлов: Зависимость от неодимовых магнитов толкает производителей на поиски альтернатив. Активно развиваются технологии синхронных двигателей с роторами без постоянных магнитов (например, с электромагнитным возбуждением), которые могут сравниться по эффективности с магнитами, но будут дешевле.
• Интеграция и модульность: Тенденция к созданию интегральных силовых агрегатов (Inverter-Drive Unit), где двигатель, инвертор и редуктор объединены в одном компактном корпусе, будет усиливаться. Это экономит место, массу и упрощает производство.
• Новые материалы: Использование аморфной стали для сердечников позволит снизить потери на перемагничивание. Применение композитов для корпусов и новых изоляционных материалов повысит допустимые температуры и удельную мощность.
• Увеличение рабочего напряжения: Переход с 400V на 800V и выше (уже реализовано в Porsche Taycan) позволяет снизить токи, уменьшить сечение проводки и ускорить зарядку без перегрева.
• Двигатели в колесах: Концепция мотор-колеса, где электродвигатель встроен прямо в ступицу, обещает революцию в компоновке транспортных средств, освобождая пространство салона и улучшая управляемость за счет векторизации тяги.

Отрасль электродвигателей для транспорта развивается экспоненциально, и в ближайшие годы нас ждет появление еще более совершенных, эффективных и доступных решений.

Часто задаваемые вопросы

Какие преимущества имеют электродвигатели перед двигателями внутреннего сгорания?

Главные преимущества — это высокий КПД (до 95% против 40%), огромный крутящий момент «снизу», обеспечивающий мгновенную динамику, высокую надежность и низкую стоимость обслуживания из-за малого количества движущихся частей, а также отсутствие вредных выхлопов в процессе эксплуатации.

Как работают транспортные электродвигатели?

Принцип работы основан на взаимодействии магнитных полей статора и ротора. При подаче тока на обмотки статора создается вращающееся магнитное поле, которое увлекает за собой ротор (с магнитами или обмотками), заставляя его вращаться и передавать крутящий момент на колеса через трансмиссию или напрямую.

Каковы перспективы развития технологий электродвигателей?

Основные направления развития включают: отказ от дорогих редкоземельных магнитов, повышение рабочего напряжения до 800V и выше, активное внедрение мотор-колес, использование новых материалов для снижения потерь и улучшения охлаждения, а также полная интеграция двигателя с силовой электроникой.

Что такое тяговый электродвигатель и где он применяется?

Это основной электродвигатель, предназначенный для приведения транспортного средства в движение. В отличие от вспомогательных (например, стеклоподъемников), он имеет высокую мощность и специально сконструирован для работы в тяжелых условиях переменных нагрузок. Применяется в электромобилях, электробусах, трамваях, поездах, электрокарах и другой технике.

Какие системы охлаждения и защиты применяются для транспортных электродвигателей?

В основном используются два типа охлаждения: воздушное (для маломощных) и жидкостное (для мощных тяговых агрегатов). Для защиты от внешних воздействий применяются стандартизированные классы IP (Ingress Protection), где первая цифра — защита от пыли, вторая — от влаги. Для уличной эксплуатации обязателен класс IP65 и выше.

Как осуществляется рекуперативное торможение в электротранспорте?

При торможении контроллер переводит электродвигатель в режим генератора. Колеса вращают ротор, а электронная система преобразует вырабатываемый переменный ток в постоянный и направляет его для зарядки тяговой батареи. Это не только возвращает энергию, но и снижает износ тормозных колодок.

Какие электродвигатели используются в легковых электромобилях?

Сегодня в легковых автомобилях чаще всего используются два типа: асинхронные электродвигатели (переменного тока) и синхронные двигатели с возбуждением от постоянных магнитов. Часто производители комбинируют их на одной машине для достижения лучшей эффективности.

Каков средний срок службы электродвигателей?

Срок службы современных тяговых электродвигателей очень велик. При отсутствии заводских дефектов и правильной эксплуатации (контроль температур) они способны проработать 15-20 лет или более 500 000 км пробега, значительно переживая ресурс ДВС. Основным ограничителем обычно становится не сам двигатель, а химический износ тяговой батареи.
