Степени защиты электродвигателя

Содержание

• Что такое система защиты IP и почему она важна для электродвигателей
  • Расшифровка кодов IP: что означают цифры и буквы
  • Двойная маркировка IP: что означают обозначения с дробью
• Первая цифра IP: защита от твердых частиц и пыли
• Вторая цифра IP: защита от влаги и жидкостей
• Наиболее распространенные классы защиты электродвигателей
  • Особенности применения двигателей с различными IP
• Как выбрать оптимальную степень защиты
  • Анализ условий эксплуатации: ключевые факторы
• Связь между степенью защиты и сроком службы электродвигателя
• Системы охлаждения электродвигателей (IC)
  • Взаимосвязь между системой охлаждения и степенью защиты IP
• Классы энергоэффективности электродвигателей (IE)
  • Влияние степени защиты на энергоэффективность
• Классы изоляции обмоток электродвигателей
  • Как степень защиты влияет на выбор класса изоляции
• Комплексный подход к выбору электродвигателя
• Частые ошибки при выборе степени защиты
• Заключение: рекомендации по подбору и эксплуатации
• Часто задаваемые вопросы

Любой электродвигатель требует надежной защиты от внешних воздействий. Степень защиты, обозначаемая кодом IP (Ingress Protection Rating), определяет, насколько долго устройство прослужит в заданных условиях. Этот параметр регламентируется стандартами МЭК 60529 (Международная электротехническая комиссия) и ГОСТ 14254-2015, обеспечивая единые требования к корпусам электрооборудования по всему миру. Понимание системы IP — основа грамотного выбора и залог минимизации простоев.

Что такое система защиты IP и почему она важна для электродвигателей

IP (Ingress Protection) — международная классификация, определяющая уровень защиты от проникновения твердых частиц и жидкостей в электрическое оборудование. Эта система стала обязательной для всех производителей, поскольку обеспечивает единообразие технических характеристик на глобальном рынке. Важность системы для электродвигателя невозможно переоценить: она влияет на безопасность персонала, предотвращая случайный контакт с токоведущими частями, и на долговечность, защищая изоляцию от коррозии и коротких замыканий. Эволюция IP-маркировки была вызвана усложнением промышленных условий — от чистых цехов до агрессивных сред с абразивной пылью и частой мойкой. Для корректного применения этой системы важно понимать, как классифицируется само оборудование в зависимости от среды эксплуатации.

Расшифровка кодов IP: что означают цифры и буквы

Код IP всегда имеет фиксированную структуру: префикс «IP» и две цифры. Первая цифра (от 0 до 6) информирует о защите от твердых тел, вторая (от 0 до 9) — о защите от влаги. Дополнительные буквы уточняют характеристики: «X» означает, что параметр не тестировался; «S» — защита при неработающем двигателе; «M» — при работающем. Буквы «D» и «W» используются для обозначения защиты от доступа проволокой и специальных климатических исполнений.

Расшифровка кодов IP

Двойная маркировка IP: что означают обозначения с дробью

В спецификациях встречается двойной IP-рейтинг, записанный через дробь, например IP54/IP44. Такая маркировка означает, что устройство имеет два рабочих состояния. Классический пример — двигатель с закрытыми и открытыми вентиляционными решетками или клеммной коробкой. В рабочем состоянии, когда все крышки закрыты, двигатель обеспечивает максимальную защиту (первое значение). При обслуживании, когда крышки открыты, уровень защиты временно снижается (второе значение). Понимание двойной маркировки позволяет избежать ошибок: если указано IP54/IP20, при открытой крышке двигатель не защищен от проникновения пальцев и воды.

Первая цифра IP: защита от твердых частиц и пыли

Первая цифра является определяющей для сред с высоким содержанием абразива, стружки или мелкодисперсной пыли. Она описывает способность оболочки противостоять проникновению частиц, которые могут нарушить работу подшипников или вызвать пробой изоляции. Прогрессия значений от IP0X до IP6X демонстрирует ужесточение требований:

• IP0X — полное отсутствие защиты.
• IP1X–IP2X — защита от случайного прикосновения рукой или пальцем.
• IP3X–IP4X — препятствие проникновению инструментов и проводов.
• IP5X — пылезащита (пыль проникает, но не нарушает работу).
• IP6X — полная пыленепроницаемость.

Вторая цифра IP: защита от влаги и жидкостей

Вторая цифра определяет способность электродвигателя противостоять влаге — от капель конденсата до полного погружения. Выбор неправильного уровня влагозащиты часто приводит к дорогостоящему ремонту. Защита от влаги варьируется в широком диапазоне:

• IPX1–IPX4 — от вертикальных капель до сплошных брызг.
• IPX5–IPX6 — от струй воды низкого и высокого давления.

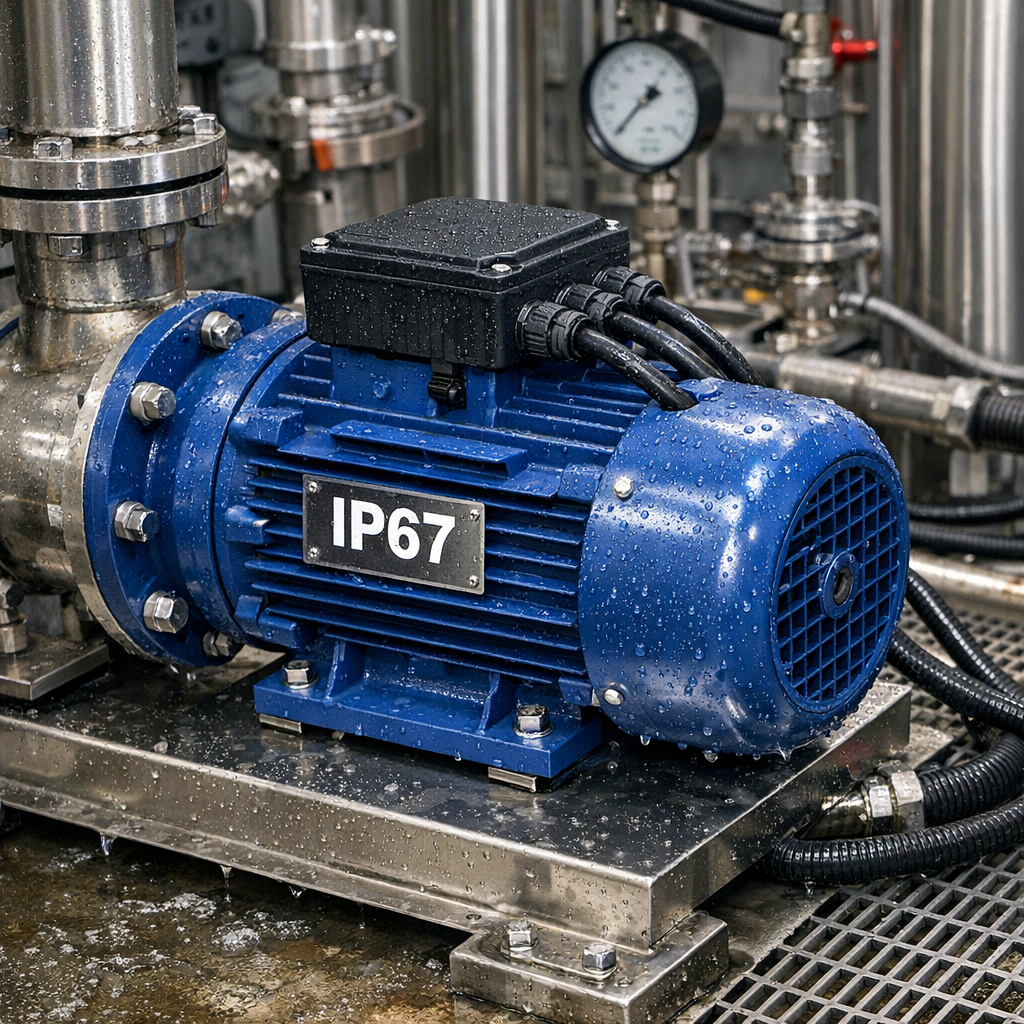

• IPX7 — при временном погружении (до 30 минут на глубине до 1 м).
• IPX8 — при длительном погружении.

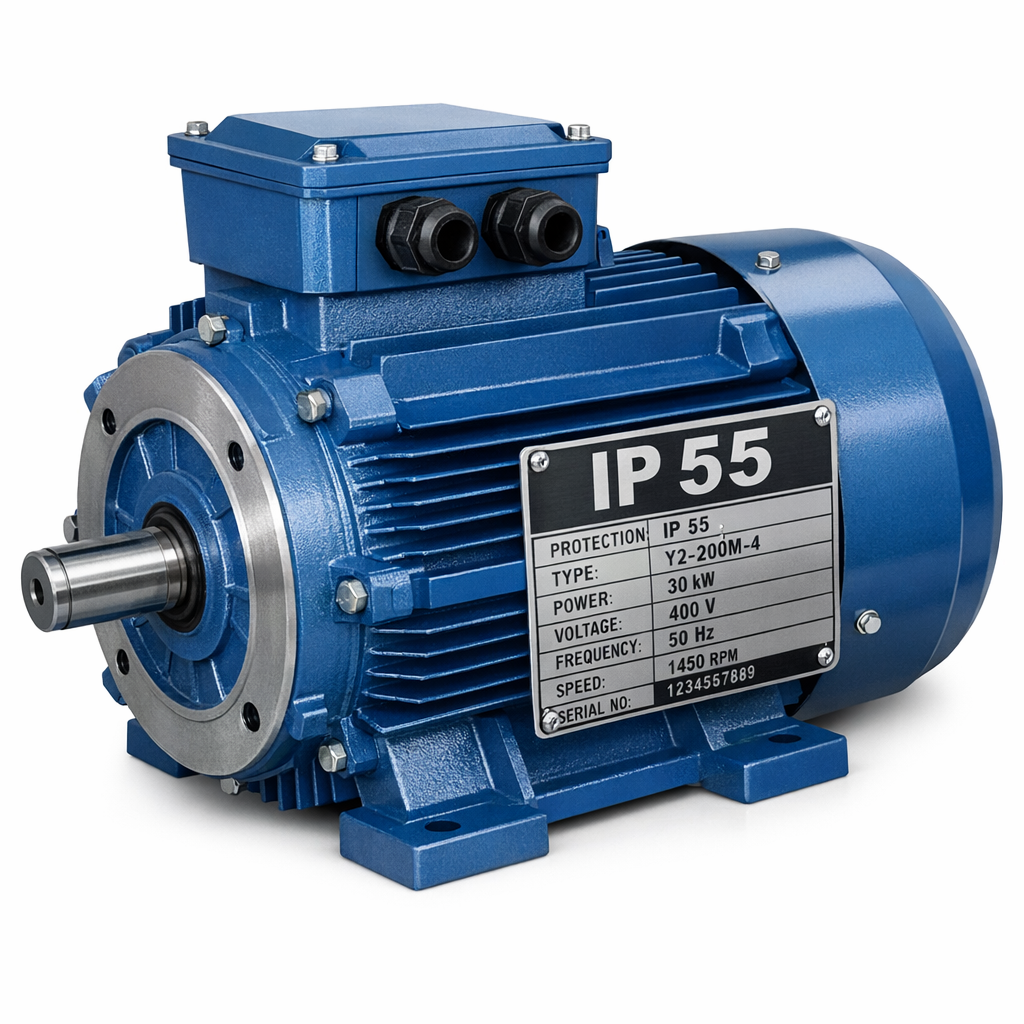

Наиболее распространенные классы защиты электродвигателей

На рынке существует несколько «золотых стандартов» IP-защиты, которые покрывают 90% типовых задач. Выбор между ними — баланс между надежностью, стоимостью и требованиями к теплоотводу. Производители предлагают такое оборудование в различных исполнениях, чтобы закрыть типовые потребности промышленности.

Сравнение распространенных IP-классов

Особенности применения двигателей с различными IP

Опыт эксплуатации показывает, что выбор IP-рейтинга часто зависит от отраслевых нюансов. В деревообрабатывающей промышленности критически важна не только пылезащита (IP54 минимум), но и конструкция корпуса, предотвращающая накопление опилок. В пищевой промышленности предпочтение отдается IP65 и выше, так как оборудование подвергается регулярной мойке горячей водой под давлением. При этом важно учитывать, что однотипное оборудование может иметь разные IP-рейтинги в зависимости от опций производителя. Для взрывоопасных зон даже при высоком IP требуются дополнительные конструктивные меры, исключающие искрение.

Как выбрать оптимальную степень защиты

Выбор правильной степени защиты электродвигателя начинается с детального анализа среды. Нельзя полагаться на «запас прочности»: избыточная защита ведет к удорожанию и проблемам с охлаждением, недостаточная — к быстрому выходу из строя. Методология подбора включает определение характера пыли (абразивная, токопроводящая) и воздействия влаги (капли, струи, погружение). На основе этих данных формируется требуемая комбинация.

Анализ условий эксплуатации: ключевые факторы

Для правильного решения необходимо учитывать комплекс факторов, которые часто остаются незамеченными. Даже в сухом помещении может образовываться конденсат из-за резких перепадов температуры, требуя класса защиты не ниже IP44. Ключевые факторы:

• Тип и концентрация пыли (абразивная, волокнистая, токопроводящая).
• Характер воздействия воды (конденсат, дождь, струя под давлением).
• Климатические условия эксплуатации (УФ, наледь).
• Наличие химически активных сред (пары кислот, щелочей).

Связь между степенью защиты и сроком службы электродвигателя

Инвестиции в более высокий класс защиты окупаются увеличением срока службы и сокращением простоев. Абразивная пыль, попадая в подшипники, выводит их из строя за месяцы. Влага разрушает изоляцию обмоток, приводя к межвитковым замыканиям. Правильно подобранный IP-класс выступает страховкой для изоляции и механической части. Например, двигатель IP55 в условиях открытой площадки прослужит в 3–5 раз дольше, чем IP44. Первоначальная переплата в 20–30% компенсируется отсутствием затрат на внеплановые ремонты.

Системы охлаждения электродвигателей (IC)

Система охлаждения, обозначаемая кодом IC, неразрывно связана с IP-защитой. Наиболее распространенные типы:

• TEFC — полностью закрытый с внешним обдувом. Сочетает высокую степень (IP54–IP55) с эффективным охлаждением.
• TEBC — закрытый с принудительным охлаждением от отдельного вентилятора.
• TENV — полностью закрытый без вентиляции (для малых мощностей или сильной запыленности).

Взаимосвязь между системой охлаждения и степенью защиты IP

Связь обратная: чем выше герметичность, тем сложнее отводить тепло. Двигатель IP23 может иметь открытую вентиляцию с отличным охлаждением. Переход к IP54 требует закрытого корпуса с внешним обдувом (TEFC), что ухудшает охлаждение. Для достижения IP65 конструкторам приходится использовать лабиринтные уплотнения и увеличивать площадь теплообменника. Поэтому при выборе важно проверять, не снижается ли номинальная мощность двигателя при более высоком IP-рейтинге.

Классы энергоэффективности электродвигателей (IE)

Современные стандарты предъявляют требования к энергоэффективности, обозначаемой классами IE. Высокий IP и высокая эффективность (IE3, IE4) часто идут в комплекте. В России и ЕАЭС с 2016 года действует запрет на оборот двигателей класса IE1 и ниже в определенных диапазонах мощностей. Современный качественный двигатель с IP54 или IP55, как правило, имеет класс IE3 (премиум-эффективность) и выше.

Влияние степени защиты на энергоэффективность

Влияние IP-защиты на энергоэффективность опосредованное, но существенное. Высокий уровень защиты требует более сложного охлаждения, что может увеличить потери на трение. Однако современные технологии (алюминиевые корпуса с развитым оребрением) позволяют двигателям IP65 сохранять высокий КПД. Тем не менее, при прочих равных, двигатель IP20 всегда будет иметь немного лучшие охлаждающие характеристики, чем полностью герметичный IP67 той же мощности.

Классы изоляции обмоток электродвигателей

Изоляция обмоток — самый уязвимый элемент. Ее класс (A, B, F, H) определяет максимально допустимую температуру нагрева. Пыль и влага, проникая внутрь, снижают электрическую прочность изоляции. Качественная IP-защита сохраняет изоляцию сухой и чистой, позволяя работать в номинальном режиме весь срок службы. Наиболее распространены классы F (до 155°C) и H (до 180°C).

Как степень защиты влияет на выбор класса изоляции

Выбор класса изоляции зависит от того, насколько эффективно IP-защита предотвращает попадание загрязнений. В чистом помещении достаточно изоляции класса B и IP20. В запыленном цехе пыль ухудшает теплоотвод, требуя класса F или H. Если условия требуют IP54 и выше, а пространство ограничено, инженеры выбирают двигатель с классом изоляции H, создавая запас прочности. В суровых условиях IP65 в паре с изоляцией H является стандартом де-факто.

Комплексный подход к выбору электродвигателя

Выбор двигателя не может основываться только на одном параметре. Оптимальное решение достигается при комплексном рассмотрении всех систем: IP (защита от среды), IC (охлаждение), IE (энергоэффективность) и класса изоляции. Пример для цеха по переработке рыбы: высокая влажность, мойка струей, соленая среда. Требуются IP66 (защита от струй и коррозии), TEFC (IC411) с коррозионностойким вентилятором, изоляция H и IE4 для экономии электроэнергии. Современное оборудование позволяет гибко комбинировать эти параметры под нестандартные задачи. Такой подход гарантирует долговечность.

Частые ошибки при выборе степени защиты

Большинство проблем возникает из-за типичных ошибок:

• P54 подходит для улицы? Нет. IP54 защищает от брызг, но не от косого дождя. Нужен минимум IP55.
• Переплата за «запасной» IP. Установка IP65 в сухом цехе ведет к перегреву.
• Неучет клеммной коробки. Двигатель IP55 с коробкой IP44 теряет защиту до уровня коробки.
• Пылезащищенный vs пыленепроницаемый. В цементной промышленности IP5X не подходит — только IP6X.

Заключение: рекомендации по подбору и эксплуатации

Степень защиты IP — фундаментальная характеристика, определяющая пригодность электродвигателя к работе в конкретных условиях эксплуатации. Пренебрежение этим параметром ведет к поломкам и финансовым потерям. Выбирая оборудование, всегда запрашивайте у поставщика протоколы испытаний IP, подтверждающие заявленные характеристики.

Рекомендации:

1. Анализируйте среду: пыль (абразивная, токопроводящая), влага (капли, струи, погружение).
2. Не гонитесь за максимальным IP — в сухих помещениях достаточно IP44.
3. Проверяйте клеммную коробку и сальники — их IP должен быть не ниже, чем у двигателя.
4. Учитывайте взаимосвязь с охлаждением и изоляцией.
5. Доверяйте проверенным производителям, проходящим реальные испытания.

Часто задаваемые вопросы

1. Что такое степень защиты IP?

Это международный стандарт (IEC 60529), обозначающий уровень защиты корпуса электрооборудования от проникновения твердых предметов и жидкостей. Две цифры после IP указывают на конкретный уровень защиты.

2. Зачем нужна маркировка IP?

Система классификации IP нужна для единообразного понимания характеристик оборудования во всем мире, позволяя инженерам точно подбирать двигатели под конкретные условия эксплуатации, обеспечивая безопасность и надежность.

3. Что означает IP: расшифровка стандарта?

IP расшифровывается как Ingress Protection. Стандарт описывает испытания оболочки на устойчивость к проникновению твердых частиц (первая цифра, 0-6) и воды (вторая цифра, 0-9). Цифры указывают на жесткость испытаний.

4. Что обозначает первая цифра IP?

Первая цифра означает уровень защиты от твердых частиц и случайного прикосновения. От 0 (нет защиты) до 6 (полная пыленепроницаемость). Например, 5 — пылезащищенность, 6 — полная герметичность.

5. Что обозначает вторая цифра IP?

Вторая цифра показывает защиту от влаги. Диапазон от 0 (нет защиты) до 9 (защита от струй горячей воды под высоким давлением). Например, 4 — защита от брызг, 7 — при кратковременном погружении.

6. Почему степень защиты IP так важна для электродвигателя?

Она напрямую влияет на срок службы. Попадание пыли разрушает подшипники и изоляцию, вода вызывает короткие замыкания. Правильный IP предотвращает аварии и дорогостоящие ремонты.

7. Как выбрать IP-степень под конкретные задачи?

Определите факторы среды: пыль, вода, давление струи. Для сухих цехов — IP44, для уличных установок под навесом — IP55, для открытых площадок и моек — IP65, для погружных насосов — IP67.

8. Какие частые ошибки существуют при выборе IP-степени?

Главные ошибки: установка IP54 на улице (недостаточно), установка IP65 в сухом помещении (перегрев) и игнорирование степени защиты клеммной коробки.

9. Степень защиты электродвигателя IP54?

IP54 означает пылезащищенность (пыль не мешает работе) и защиту от брызг воды с любого направления. Идеально подходит для большинства производственных цехов, станков и вентиляции.

10. Каковы последствия использования электродвигателя с недостаточной степенью защиты?

Последствия: заклинивание подшипников из-за абразивной пыли, пробой изоляции и короткое замыкание из-за влаги, коррозия внутренних компонентов и полный выход двигателя из строя.
