Рабочая температура электродвигателя

Содержание

• Эксплуатация электродвигателей: физика нагрева и ключевые факторы
• Классы нагревостойкости изоляции обмоток: международный язык надежности
  • Категория изоляции Y
  • Категория изоляции A
  • Категория изоляции E
  • Категория изоляции B
  • Категория изоляции F
  • Категория изоляции H
  • Группы изоляции C и N
• Тепловые пределы и их разрушительное влияние на долговечность изоляции
• Рабочая температура подшипников электродвигателей: отдельные нормы и риски
• Практическое руководство: как контролировать и снижать нагрев
• Заключение: Тепловой режим как главный показатель здоровья агрегата

Контроль теплового режима силового агрегата — это не просто пункт в инструкции по эксплуатации, а фундаментальный принцип обеспечения его долговечности и надежности. Перегрев является главным «убийцей» электрических машин, приводящим к ускоренному старению изоляции, повышенному износу подшипников и, в итоге, к дорогостоящим простоям. Данная статья предоставит вам исчерпывающую информацию о том, какие нормы установлены для разных компонентов, как расшифровать маркировку класса нагревостойкости, и какие практические шаги предпринять для поддержания оптимального температурного режима эксплуатации. Это руководство поможет техническим специалистам и инженерам принимать обоснованные решения для максимизации срока службы оборудования.

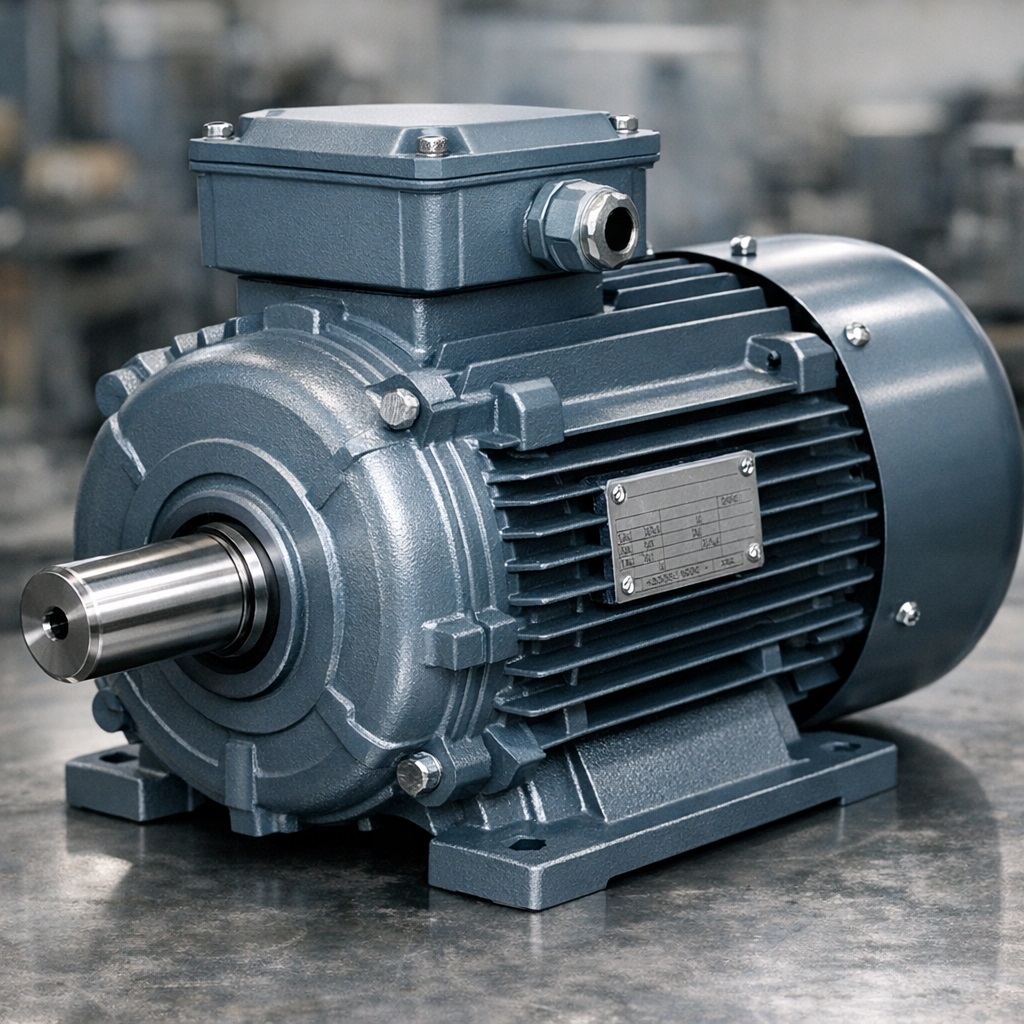

Эксплуатация электродвигателей: физика нагрева и ключевые факторы

Тепловыделение в процессе функционирования — неотъемлемая характеристика любого силового агрегата. Оно возникает из-за преобразования части электрической энергии в тепловую. Основные источники потерь, определяющие итоговую температуру агрегата:

• Потери в меди (электрические): Прогрев обмоток статора и ротора при протекании тока. Эти потери пропорциональны квадрату тока и растут при перегрузке.
• Потери в стали (магнитные): Прогрев сердечника из-за гистерезиса и вихревых токов при перемагничивании. Зависят от качества электротехнической стали, частоты и величины магнитного потока.
• Механические потери: Трение в опорных узлах, трение ротора о воздух (вентиляционные потери).

Совокупность этих факторов формирует рабочую температуру устройства. На нее также критически влияют внешние и эксплуатационные параметры:

1. Токовая нагрузка и номинальная мощность. Функционирование в режиме, близком к номиналу, обеспечивает оптимальный баланс. Длительная работа на 110-120% от номинала — прямая дорога к перегреву.
2. Режим эксплуатации электродвигателей (S1-S10). Агрегаты для продолжительного режима функционирования (S1) и для кратковременного или повторно-кратковременного (S3-S6) имеют разную конструктивную теплостойкость.
3. Качество питающей сети. Несимметрия фазных напряжений даже в 3-5% вызывает значительный перекос токов и прогрев одной из обмоток. Снижение или повышение напряжения также нарушает тепловой баланс.
4. Эффективность системы охлаждения. Тип отвода тепла (IC 01, IC 411, IC 416 и др.) определяет, как быстро тепло отводится от активных частей. Заблокированные вентиляционные решетки — частая причина аварий.
5. Температура окружающей среды. Стандартные нормы рассчитаны на работу при +40 °C. Каждые дополнительные 10 °C сверх этого снижают запас по тепловыделению и могут потребовать выбора модели с более высоким классом изоляции.

Таким образом, тепловой режим — это комплексный индикатор, отражающий и внутреннее состояние агрегата, и корректность внешних условий эксплуатации.

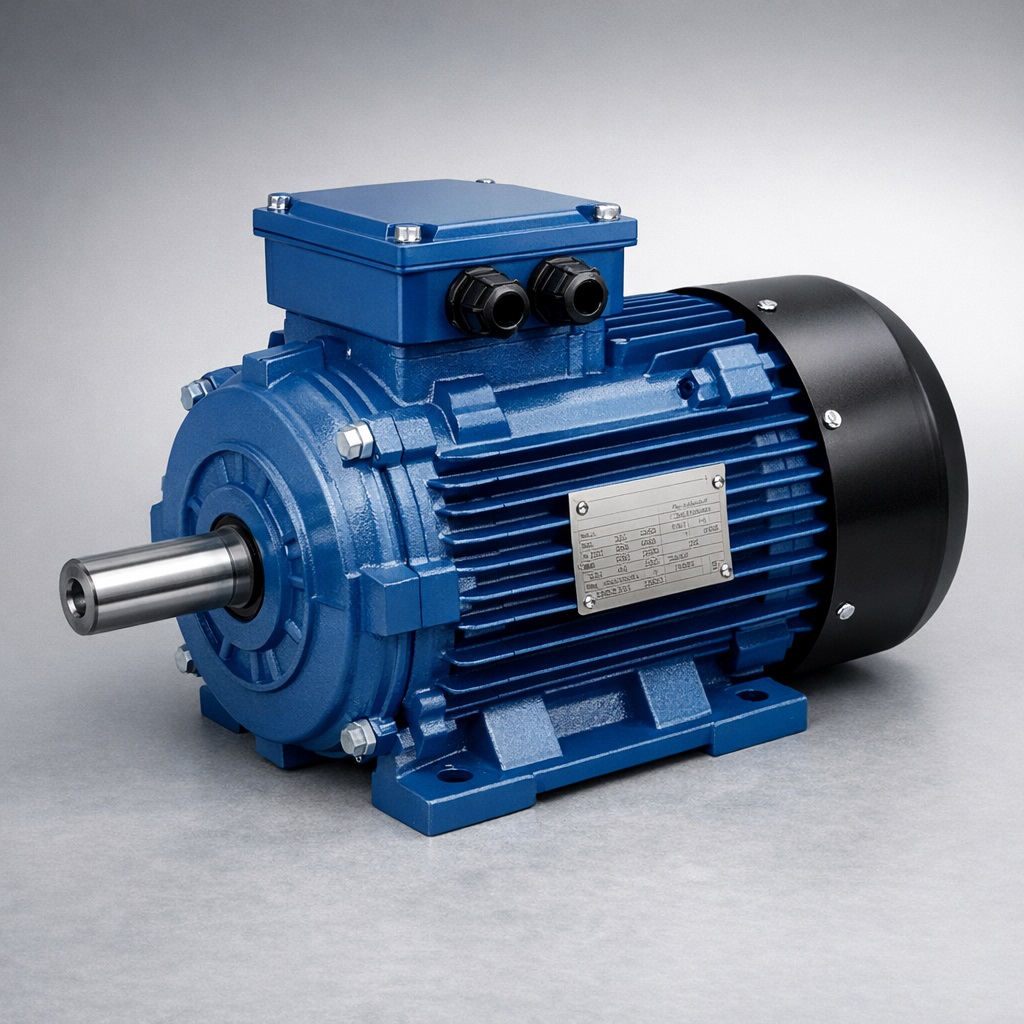

Классы нагревостойкости изоляции обмоток: международный язык надежности

Чтобы унифицировать требования к диэлектрическим материалам, была создана система классов нагревостойкости. Каждой категории присвоена буква, соответствующая предельной температуре, которую защитный слой может выдерживать на протяжении всего расчетного срока службы (обычно 20 000 часов) без катастрофической потери своих свойств. Это так называемая «температура точки отсчета». Рассмотрим следующие классы подробно.

Категория изоляции Y

Предельная температура: 90 °C. Основные материалы: непропитанные хлопок, шелк, целлюлоза, бумага. Из-за очень низкой термостойкости в современных силовых агрегатах практически не встречается. Может применяться в крайне нетребовательных устройствах.

Категория изоляции A

Предельная температура: 105 °C. Это те же материалы, что и в предыдущей группе, но пропитанные диэлектрическим лаком или маслом. Пропитка улучшает теплопроводность и стойкость к влаге. Исторически значимая группа, сейчас вытесняется более современными в области силового привода.

Категория изоляции E

Предельная температура: 120 °C. Используются синтетические пленки (например, полиэтилентерефталат), смолы и модифицированные материалы класса A. Часто используется в малых асинхронных электродвигателях бытовой техники и маломощных промышленных агрегатах.

Категория изоляции B

Предельная температура: 130 °C. Одна из самых распространенных групп для общепромышленных серий. Основа — слюда, стекловолокно, асбест (все менее часто) с органическими связующими (смолами, лаками). Обеспечивает хороший баланс стоимости и надежности.

Пример использования категории изоляции B:

Типичный насосный агрегат с приводом от асинхронного электродвигателя мощностью 15 кВт, функционирующий в системе водоснабжения. При номинальной нагрузке и температуре охлаждающей воды +30 °C, его обмотки нагреваются до 110-115 °C, что оставляет комфортный запас до предельных 130 °C. Это гарантирует срок службы в 15-20 лет.

Категория изоляции F

Предельная температура: 155 °C. Современный стандарт для надежного промышленного оборудования. Используются улучшенные материалы на основе слюды и стекловолокна с термореактивными связующими (эпоксидными, полиэфирными смолами). Класс F обеспечивает повышенный запас по перегрузкам и лучше переносит тяжелые условия эксплуатации.

Расчет допустимой температуры нагрева для класса F:

Предел в 155 °C — это значение для самой горячей точки внутри обмотки, которую невозможно измерить напрямую. Для контроля на заводе-изготовителе закладывается так называемый «запас на горячую точку» (обычно 5-15 °C). Кроме того, стандартные датчики (термосопротивления) встраиваются в лобовые части обмоток, которые холоднее. Поэтому допустимую температуру нагрева, снимаемую с таких датчиков, для силового агрегата с изоляцией класса F обычно устанавливают на уровне 140-145 °C. Это и есть практическое значение для систем тепловой защиты.

Категория изоляции H

Предельная температура: 180 °C. Материалы: кремнийорганические лаки и смолы, слюда, стеклоткань, синтетические эластомеры (силиконы). Применяется там, где температура окружающей среды высока или где возможны частые и тяжелые перегрузки.

Пример использования категории изоляции H:

Агрегаты на литейном производстве, установленные в непосредственной близости от печей, где температура воздуха может достигать +70 °C. Использование модели с изоляцией класса B в таких условиях привело бы к его постоянной работе на пределе. Класс H позволяет иметь запас по тепловыделению и сохранять расчетный ресурс. Также эта группа актуальна для крановых моторов, функционирующих в режиме частых пусков и реверсов.

Группы изоляции C и N

Это высокие классы для экстремальных условий. Категория C: значение выше 180 °C (часто до 220 °C). Используются материалы без органических связующих: слюда, керамика, кварц. Категория N: 200 °C. Применяются в специальных областях: авиация, космос, некоторые виды военной техники.

Тепловые пределы и их разрушительное влияние на долговечность изоляции

Связь между нагревом и старением диэлектрика подчиняется правилу Аррениуса-Монтинжера. Упрощенно оно формулируется так: для каждого повышения рабочей температуры на 10 °C сверх номинала для данного класса изоляции, срок ее службы сокращается в среднем вдвое.

Это означает, что допустимая температура электродвигателя — это не просто красная линия на датчике, а строгий экономический и технический параметр. Рассмотрим на примере асинхронного двигателя с изоляцией класса F (номинал 155 °C, расчетный срок 20 000 часов при этом значении):

• При постоянном функционировании на 145 °C (на 10 °C ниже) ресурс может увеличиться.
• При функционировании на 165 °C (на 10 °C выше) ресурс упадет до ~10 000 часов.
• При функционировании на 175 °C (на 20 °C выше) ресурс сократится до ~5 000 часов.

Постоянная работа даже на 5-10 °C выше расчетной допустимой нормы ведет к необратимому процессу: термоокислительной деструкции связующих, растрескиванию лаковой пленки, потере механической прочности и, в конечном итоге, — межвитковому замыканию. Поэтому так важен регулярный контроль и анализ трендов рабочей температуры.

Рабочая температура подшипников электродвигателей: отдельные нормы и риски

Пока мы фокусировались на обмотках, но другой критически важный узел — это опорные подшипники. Их тепловой режим — самостоятельный и очень важный параметр для мониторинга.

Нормы здесь определяются типом смазочного материала и самих опор:

1. Для шарикоподшипников, смазанных пластичной консистентной смазкой (литиевая, кальциевая, полимочевинная), длительная допустимая температура обычно лежит в диапазоне 80–95 °C. Кратковременно они могут выдерживать до 110-120 °C.
2. Высокотемпературные смазки (на основе силикона, сложных эфиров) позволяют работать при 150 °C и выше, но они — специализированные.
3. Превышение допустимой температуры нагрева для этого узла приводит к:
   • Разжижению и вытеканию смазочного материала.
   • Окислению и карбонизации (образованию твердого нагара) остатков смазки.
   • Ускоренному износу дорожек качения и тел качения.
   • Термической деформации сепаратора и колец.

На практике, нормальная температура подшипников электродвигателя при штатном функционировании обычно на 15-40 °C выше температуры окружающей среды и в хорошо обслуживаемом агрегате редко превышает 65-75 °C. Повышение нагрева опоры относительно исторических данных для того же режима — первый признак неисправности: недостатка смазочного материала, загрязнения, перетяжки, износа или нарушения соосности.

Практическое руководство: как контролировать и снижать нагрев

Теоретические знания должны переходить в практические действия. Вот расширенный перечень рекомендаций для поддержания оптимального теплового режима:

1. Строго соблюдайте паспортные условия эксплуатации.

• Не допускайте длительной работы с током, превышающим номинальный. При необходимости снижайте нагрузку на привод.
• Учитывайте режим работы (S1-S10). Не используйте агрегат для продолжительного режима (S1) в повторно-кратковременном режиме (S6) без проверки его пригодности по каталогу.
• Соблюдайте рекомендуемое количество допустимых пусков в час.

2. Организуйте регулярный мониторинг параметров.

• Токовая нагрузка: Используйте токоизмерительные клещи для контроля фазных токов и выявления перекоса.
• Напряжение питающей сети: Регулярно проверяйте уровень и симметрию напряжения.
• Тепловой контроль: Внедрите периодический контроль с помощью портативного пирометра или, что лучше, — стационарные датчики (термопреобразователи сопротивления) в обмотках и подшипниковых щитах, подключенные к системе АСУ ТП. Ежегодные тепловизионные обследования — отличный профилактический инструмент.

3. Обеспечьте максимальную эффективность отвода тепла.

• Составьте график чистки: ребер корпуса, воздуховодов, защитных кожухов, внешних вентиляторов (для систем IC 416). Пыль и грязь — лучший теплоизолятор.
• Проверяйте направление вращения вентилятора охлаждения (для самовентилируемых моделей). Обратное вращение резко снижает эффективность охлаждения.
• Для закрытых агрегатов с водяным охлаждением (тип IC 81W) контролируйте расход, температуру и чистоту охлаждающей жидкости.

4. Правильно подбирайте и обслуживайте опорные узлы.

• Используйте только рекомендованную производителем смазку, соответствующую классу рабочих температур и скоростям.
• Соблюдайте регламент и дозировку при повторной смазке. Избыток смазочного материала так же вреден, как и его недостаток — он приводит к перегреву от внутреннего трения в самой его массе.
• Следите за состоянием уплотнений, предотвращающих попадание абразивов и влаги.

5. Принимайте превентивные проектные решения.

• Для объектов с высокой температурой окружающей среды изначально выбирайте агрегаты с более высоким класс изоляции (F вместо B, H вместо F).
• Рассмотрите возможность установки моделей с принудительным независимым охлаждением (IC 416) вместо самовентилируемых (IC 411) для тяжелых режимов.
• Для частотно-регулируемого привода (ЧРП) используйте фильтры выходного дросселя или синфазные трансформаторы для подавления высших гармоник, которые вызывают дополнительный нагрев обмоток.

Заключение: Тепловой режим как главный показатель здоровья агрегата

В итоге, рабочая температура асинхронного двигателя и его компонентов — это универсальный диагностический признак, интегрально отражающий всю совокупность внутренних и внешних факторов. Понимание системы классов нагревостойкости изоляции обмоток (Y, A, E, B, F, H, C) дает вам ключ к правильной расшифровке паспортных данных, выбору оборудования и оценке его остаточного ресурса. Допустимая температура нагрева — это красная линия, пересечение которой ведет к стремительному сокращению времени работы.

Регулярный контроль, основанный на рекомендациях этого руководства, переход от реактивного ремонта к превентивному обслуживанию — это инвестиция в бесперебойность технологических процессов и значительная экономия средств. Помните: каждый лишний градус сверх нормы — это шаг к незапланированному останову, а поддержание оптимального температурного режима эксплуатации — гарантия выполнения агрегатом своего полного срока службы.
