Отказы электродвигателей из-за перегрузок – одна из частых причин простоев на промышленных объектах. Понимание принципа работы теплового реле позволяет предотвратить аварии и продлить срок службы оборудования.

Ключевые моменты:

• Тепловое реле защищает электродвигатель от перегрузок.
• Его действие основано на биметаллическом принципе: нагрев пластины из двух металлов с разным коэффициентом расширения приводит к ее изгибу.
• Время срабатывания обратно пропорционально кратности тока – чем выше перегрузка, тем быстрее отключение.
• Настройка уставки тока критически важна: занижение вызывает ложные срабатывания, завышение лишает защиты.
• Устройство включается последовательно в силовую цепь и управляет контактором через NC-контакт.

Что такое тепловое реле и зачем оно нужно

Тепловое реле – это электромеханическое устройство для защиты электродвигателей от перегрузок и теплового разрушения изоляции обмоток. Оно реагирует на длительное превышение тока, вызывающее экспоненциальный нагрев обмоток.

Для асинхронных двигателей перегрузка особенно опасна: сверхток приводит к интенсивному нагреву, а каждый лишний градус сокращает срок службы изоляции вдвое. Тепловое реле учитывает накопленный тепловой эффект, что отличает его от автоматического выключателя.

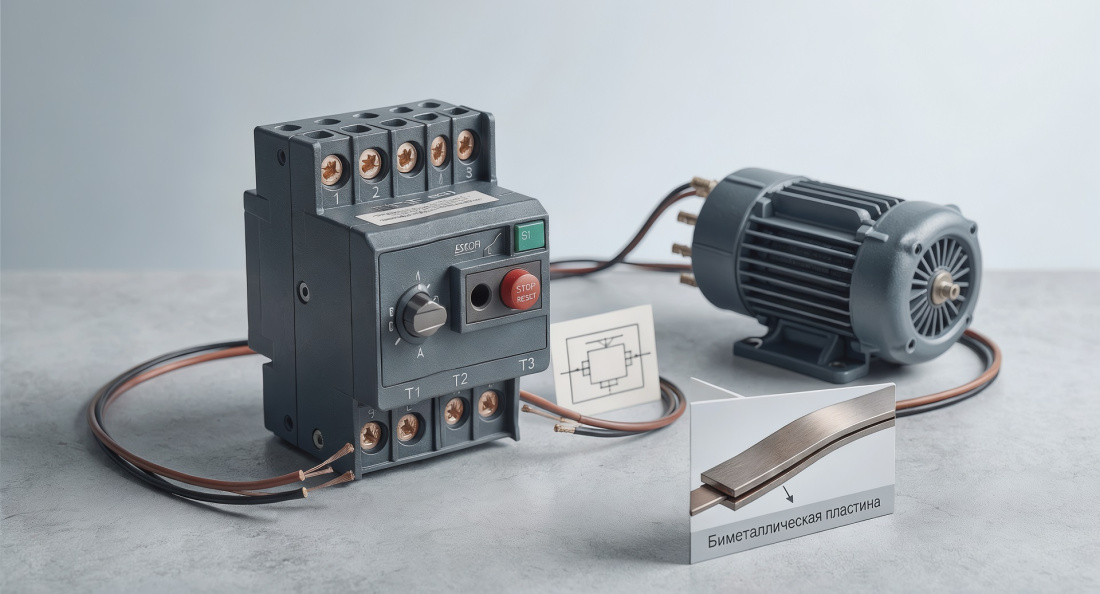

Конструктивно реле включает: регулятор тока уставки, кнопки «Тест» и «Сброс», силовые клеммы, выходные контакты NC/NO, индикатор срабатывания. Производство регламентируется стандартом «ГОСТ Р 50030.4.1».

Место теплового реле в системе защиты

Тепловое реле – один из уровней многоуровневой защиты, работающий совместно с автоматом и контактором, но не вместо них:

• Автоматический выключатель – защищает от токов короткого замыкания (миллисекунды).
• Тепловое реле – защищает от перегрузки (секунды–минуты).
• Контактор – обеспечивает дистанционное управление и коммутацию.

Типичная ошибка – исключение реле при наличии автомата. Автомат не обладает тепловой памятью и точной настройкой под конкретный двигатель. Без реле двигатель остается беззащитным перед длительными перегрузками.

Чем отличается от автоматического выключателя

Ключевое различие – наличие тепловой памяти у реле. Реле «запоминает» предшествующий нагрев: если двигатель уже работал под нагрузкой, последующая перегрузка вызовет срабатывание быстрее. Автомат такой памяти не имеет.

Таблица 1. Сравнение теплового реле и автомата

Принцип работы теплового реле: биметаллический механизм

Основу принципа работы теплового реле составляет биметаллическая пластина – механический интегратор тепловой энергии. Она отражает накопленное тепло, а не мгновенный ток.

При токе ниже уставки пластина находится в тепловом равновесии. При длительном сверхтоке тепло накапливается, пластина изгибается и запускает цепочку: сверхток → нагрев → изгиб пластины → расцепление → размыкание NC-контакта → обесточивание контактора → остановка двигателя.

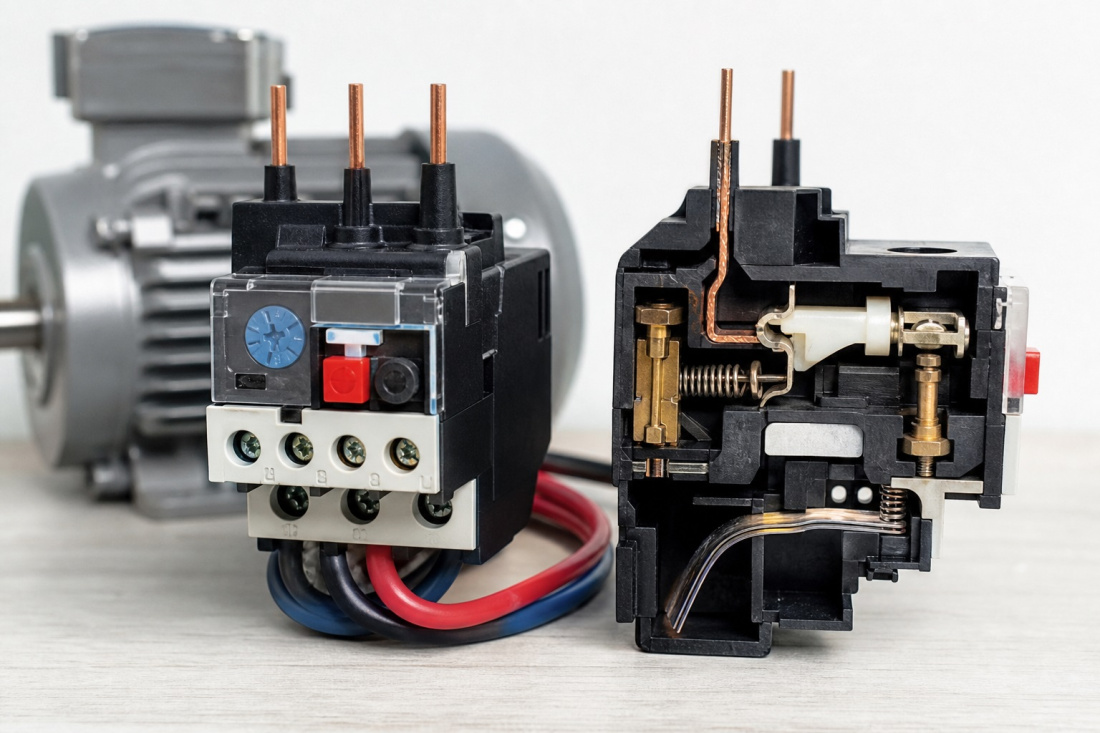

Конструкция биметаллического и нагревательного элементов

Биметаллическая пластина состоит из двух слоев металлов с разными коэффициентами расширения. Классическая пара – инвар и хромоникелевая сталь.

Три метода нагрева пластины:

1. Прямой – ток проходит через пластину.
2. Косвенный – ток греет отдельный нагреватель.
3. Комбинированный – сочетает оба способа.

Механизм изгиба и расцепления

Последовательность срабатывания:

1. Ток превышает уставку.
2. Нагреватель выделяет избыточное тепло.
3. Биметаллическая пластина изгибается.
4. Защелка выходит из зацепления.
5. NC-контакт размыкается.
6. Обесточивается катушка контактора.
7. Двигатель останавливается.

Важно: реле разрывает цепь управления, а не силовую – силовой ток коммутирует контактор.

Защита от заклинивания ротора

Заклинивание – один из самых опасных режимов. Ток возрастает до 5–8×In, и реле класса 10 срабатывает через 4–10 секунд, останавливая двигатель до повреждения обмоток.

Отличие от пуска: пусковой ток затухает по мере разгона, а ток заклинивания остается неизменным. Реле «видит» эту разницу.

Защита от обрыва и перекоса фаз

При обрыве фазы оставшиеся две фазы несут избыточный ток. Две из трех биметаллических пластин нагреваются дифференциально, и реле срабатывает быстрее.

Признаки обрыва фазы:

• Асимметрия токов.
• Повышенный нагрев двух пластин.
• Снижение частоты вращения ротора.

Температурная компенсация

Влияние температуры окружающей среды компенсируется дополнительной биметаллической пластиной. Она изгибается в том же направлении, смещая порог срабатывания. Качественные реле перекрывают диапазон -25…+60 °C.

Время-токовые характеристики

ВТХ – инверсная зависимость времени срабатывания от кратности тока: чем выше ток, тем быстрее срабатывание. Это объясняет, почему реле терпимо к пусковым токам, но срабатывает при устойчивой перегрузке.

Три режима работы

Таблица 2. Режимы работы

Классы срабатывания (Class 10, 20, 30)

Стандарт МЭК 60947-4-1 определяет классы по времени при 7,2×In:

• Class 10 – 4–10 с (80% применений: насосы, вентиляторы).
• Class 20 – 6–20 с (тяжелый пуск).
• Class 30 – 9–30 с (особо тяжелый пуск).

Основные типы тепловых реле

Электромеханические

Наиболее распространенный тип. Преимущества: простота, надежность, отсутствие питания, низкая стоимость. Ограничение: чувствительность к температуре среды.

Электронные

Современный класс: истинное RMS-измерение, защита от обрыва фазы, вход PTC, связь по Modbus. Обязательны при наличии частотного преобразователя – биметаллические реле с ЧРП несовместимы.

Схема подключения

Тепловое реле подключается в двух независимых цепях – силовой и управления.

Силовая цепь

Все три фазы проходят через нагреватели: линия → автомат → контактор → тепловое реле → двигатель. Обозначения: вход 1/L1, 3/L2, 5/L3; выход 2/T1, 4/T2, 6/T3.

Цепь управления

• NC-контакт (95/96) – последовательно с катушкой контактора, обеспечивает отказобезопасность.
• NO-контакт (97/98) – сигнализация аварии.

Схема с магнитным пускателем

Порядок подключения: фаза → кнопка «Стоп» → кнопка «Пуск» → NC-контакт реле → катушка контактора → нейтраль. Параллельно кнопке «Пуск» – контакт самоблокировки контактора.

Настройка и регулировка

Как выставить ток уставки

1. Определить In двигателя по шильдику.
2. Совместить указатель регулятора с In.
3. При ЧРП – использовать электронное реле.
4. При температуре выше 40 °C – уставка 90–95% от In.

Занижение → ложные срабатывания, завышение → отсутствие защиты.

Проверка: «Тест» и «Сброс»

Кнопка «Тест» механически активирует расцепление – обязательна при пусконаладке. Сброс – только после остывания пластины (2–3 минуты). Автосброс не рекомендуется для безопасно-критичных применений.

Выбор теплового реле

Таблица 3. Параметры выбора

Обязательна проверка совместимости с контактором по матрице производителя.

Применение в промышленности

Тепловые реле применяются для защиты двигателей:

• Насосов и вентиляторов.
• Конвейеров и транспортеров.
• Станков и компрессоров.
• Подъемных механизмов.
• Смесителей и дробилок.

Это малозатратный компонент, предотвращающий дорогостоящий ущерб от выхода двигателя из строя.

Возможные неисправности

Таблица 4. Диагностика

Заключение

Три принципа отличают тепловое реле от автомата: тепловая память, инверсная время-токовая характеристика и температурная компенсация. Правильный выбор класса, точная настройка уставки и грамотное включение в схему – залог долгой работы оборудования. Проверьте текущие уставки на действующих установках.

Часто задаваемые вопросы

1. Почему реле не заменяет автомат?

Реле инерционно, не успевает отключить КЗ. Автомат срабатывает за миллисекунды.

2. Можно ли без контактора?

Нет, реле управляет только цепью управления, силовую цепь коммутирует контактор.

3. Что делать, если срабатывает при пуске?

Увеличить уставку или выбрать класс 20/30.

4. Что такое тепловая память?

Учет предшествующего нагрева: при повторной перегрузке реле срабатывает быстрее.

5. Как проверить реле?

Кнопкой «Тест», проверкой уставки, контролем нагрева клемм.
