Ошибки частотного преобразователя Innovert

Содержание

• Таблица кодов ошибок Innovert серии ISD mini Plus
• Устранение стандартных ошибок
  • 1. Двигатель не запускается при нажатии кнопки пуска
  • 2. Перегрев двигателя
  • 3. Двигатель вибрирует или шумит
  • 4. Нарушение работы других устройств при запуске ПЧ
• Борьба с электромагнитными помехами
  • 1. Электромагнитное излучение
  • 2. Электропроводимость
  • 3. Индуктивная связь
• Заключение

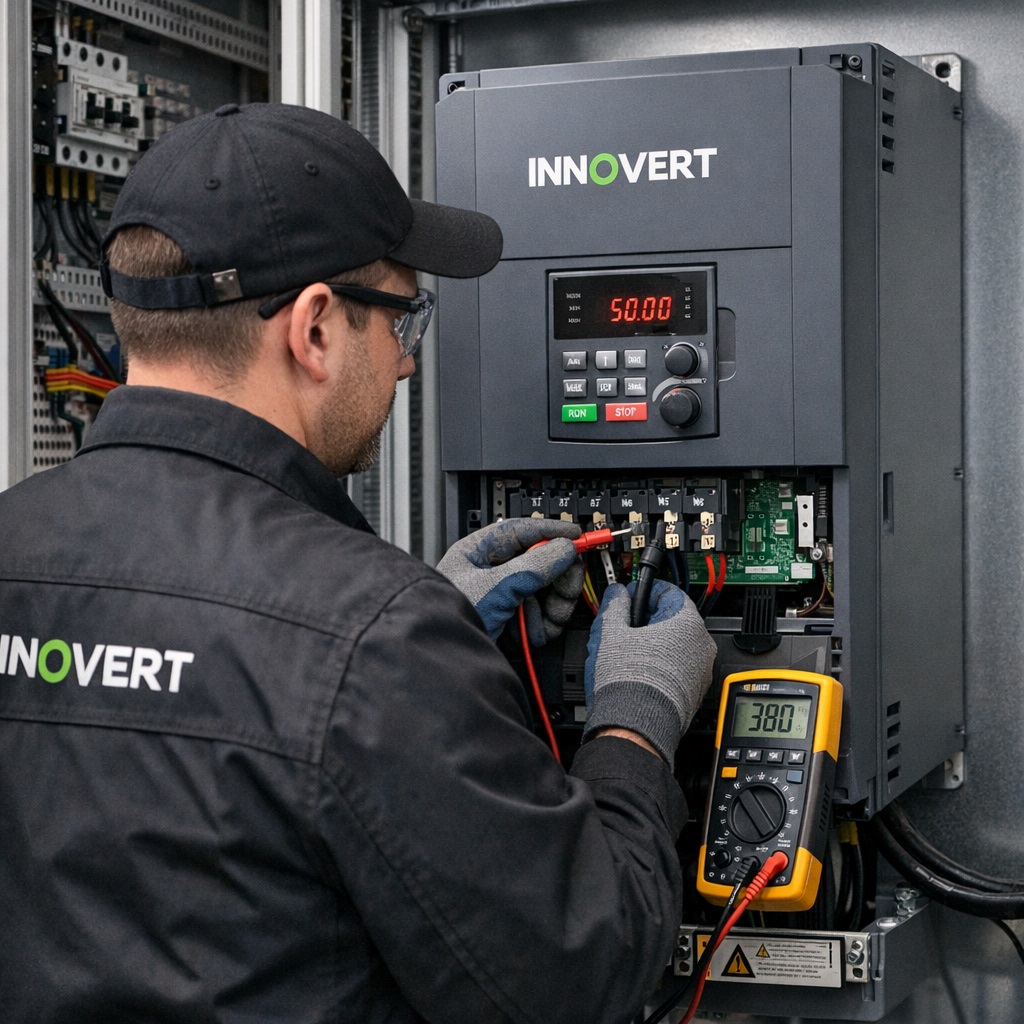

Современный частотный преобразователь — это сложное электронное устройство, управляющее работой двигателя. Оборудование торговой марки «Innovert» зарекомендовало себя как надежное, однако, как и любая техника, оно может давать сбои. В этой статье мы подробно разберем, как диагностировать неполадки по кодам ошибок, что делать в стандартных ситуациях и как бороться с внешними факторами вроде электромагнитных помех.

Понимание причин неисправностей позволяет не только быстро восстановить работоспособность механизма, но и предотвратить серьезные поломки двигателя. Многие проблемы возникают не из-за дефектов самого преобразователя частоты, а из-за неправильных условий эксплуатации, ошибок в параметрах запуска или неверного подключения.

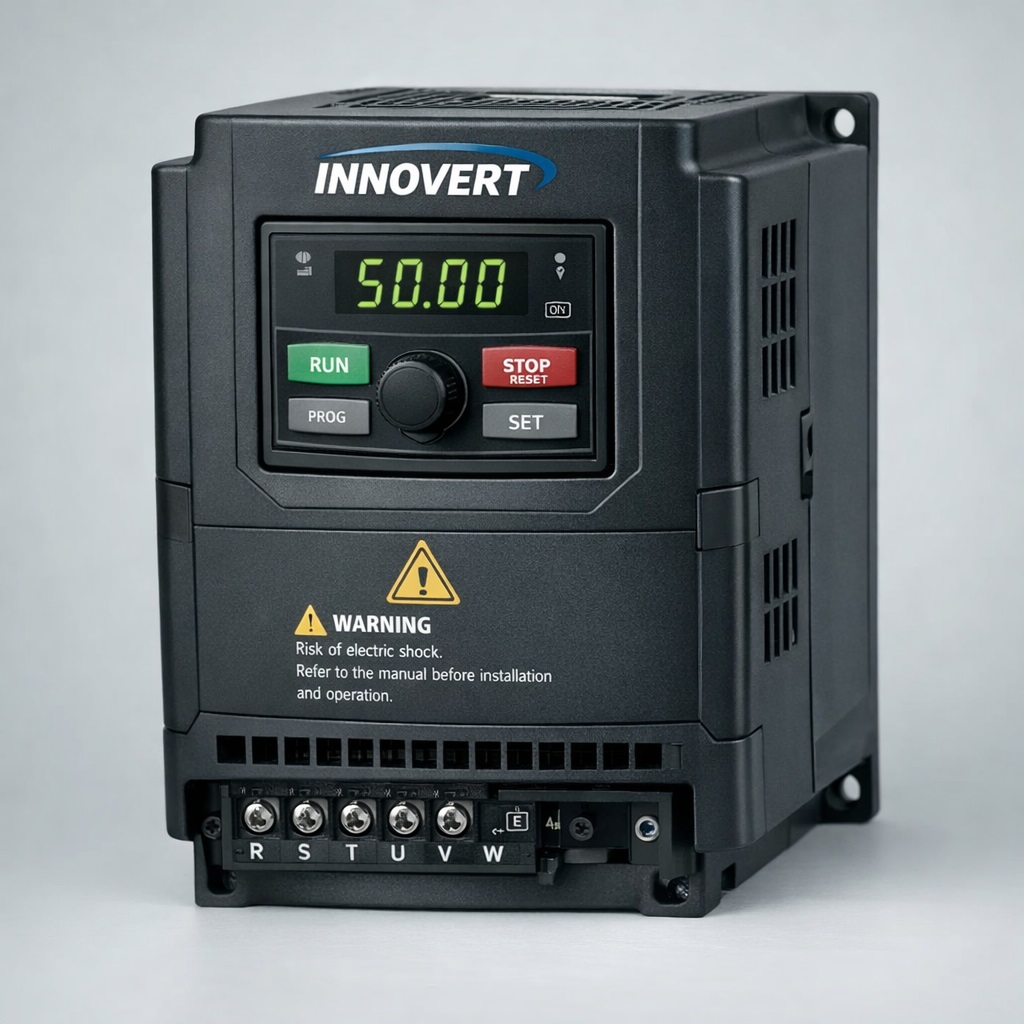

Таблица кодов ошибок Innovert серии ISD mini Plus

Для быстрой диагностики устройств «Innovert» используется буквенно-цифровой код, отображаемый на индикаторе. Значение этих комбинаций является ключом к пониманию того, какая именно часть системы вышла из строя. Рассмотрим самые распространенные сигналы:

• OC1, OC2, OC3 – Защита от перегрузки по току (мгновенная). Возникает при резком увеличении нагрузки на валу двигателя или коротком замыкании в обмотках. Причиной также может стать пробой силового модуля.
• OU1, OU2, OU3 – Перенапряжение в звене постоянного тока. Часто появляется из-за слишком малого времени торможения, когда энергия рекуперации не успевает рассеяться, или из-за нестабильности напряжения сети.
• LU – Понижение напряжения (Undervoltage). Сигнализирует о провалах в питающей сети или неисправности выпрямителя.
• OL1, OL2 – Перегрузка двигателя по току (тепловая защита). Означает, что механизм работает на пределе возможностей длительное время, либо нарушено охлаждение.
• OH – Перегрев радиатора силовых ключей. Требуется проверить работу вентилятора охлаждения и запыленность плат.
• SCF – Короткое замыкание на выходе преобразователя частоты (в основном для моделей с интерфейсом связи).
• EF – Внешняя ошибка. Срабатывание по сигналу от внешних устройств контроля (например, датчик температуры или реле давления).

Устранение стандартных ошибок

Часто пользователи сталкиваются с ситуациями, когда код на дисплее не появляется, но работа системы нарушена. Рассмотрим типовые проблемы и методы их решения.

1. Двигатель не запускается при нажатии кнопки пуска

Если на дисплее нет активной аварии, но двигатель не вращается, проверьте цепочку команд. Во-первых, убедитесь, что выбран правильный источник команд (панель или внешние клеммы). Во-вторых, проверьте состояние клемм внешних входов: часто контакты кнопок «Пуск» и «Стоп» окисляются или на них приходит ложный сигнал блокировки. Также стоит обратить внимание на параметры, отвечающие за разрешение хода (например, параметр «Блокировка вращения»).

2. Перегрев двигателя

Если корпус двигателя слишком горячий при нормальной нагрузке механизма (насоса или вентилятора), проблема может крыться в настройках преобразователя частоты. Необходимо проверить правильность задания номинального тока двигателя в меню параметров. Несоответствие этих данных ведет к некорректной работе тепловой защиты. Также причиной может быть чрезмерно низкая частота вращения, при которой собственный вентилятор на валу не создает достаточного потока воздуха. В этом случае требуется принудительное охлаждение.

3. Двигатель вибрирует или шумит

Нестабильная работа и шум часто связаны с резонансными явлениями или неверными настройками широтно-импульсной модуляции. Проблема может заключаться в плохом экранировании управляющих кабелей, что приводит к наводкам на цепи обратной связи. Рекомендуется изменить несущую частоту ШИМ (коэффициенты модуляции) в настройках. Кроме того, вибрация может возникать при дисбалансе механически соединенных частей, что не связано с электроникой.

4. Нарушение работы других устройств при запуске ПЧ

Если при включении преобразователя частоты мигает свет или «зависает» контроллер, это явный признак сильных электромагнитных помех. Они проникают в сеть питания и создают сбои в работе чувствительного оборудования. Решением является установка сетевых дросселей и фильтров на входе преобразователя частоты, а также проверка качества заземления всех элементов системы.

Борьба с электромагнитными помехами

Высокочастотные переключения транзисторов внутри преобразователя частоты неизбежно создают помехи. Для стабильной работы системы в целом необходимо минимизировать их влияние. Проблема электромагнитных помех актуальна для любого промышленного объекта, где рядом находятся слаботочные линии связи и силовые цепи.

1. Электромагнитное излучение

Паразитное излучение возникает от силовых шин и неэкранированных кабелей, соединяющих преобразователь частоты с двигателем. Чтобы снизить этот эффект, рекомендуется использовать бронированный кабель или прокладывать проводку в заземленных металлических лотках. Также эффективно применение ферритовых колец на выходных фазах.

2. Электропроводимость

Помехи могут распространяться кондуктивным путем (по проводам питания). Для защиты от этого используются входные фильтры, которые устанавливаются последовательно в цепь питания. Важно помнить, что отсутствие фильтрации может приводить к ложным срабатываниям защит и выходу из строя блоков питания других устройств.

3. Индуктивная связь

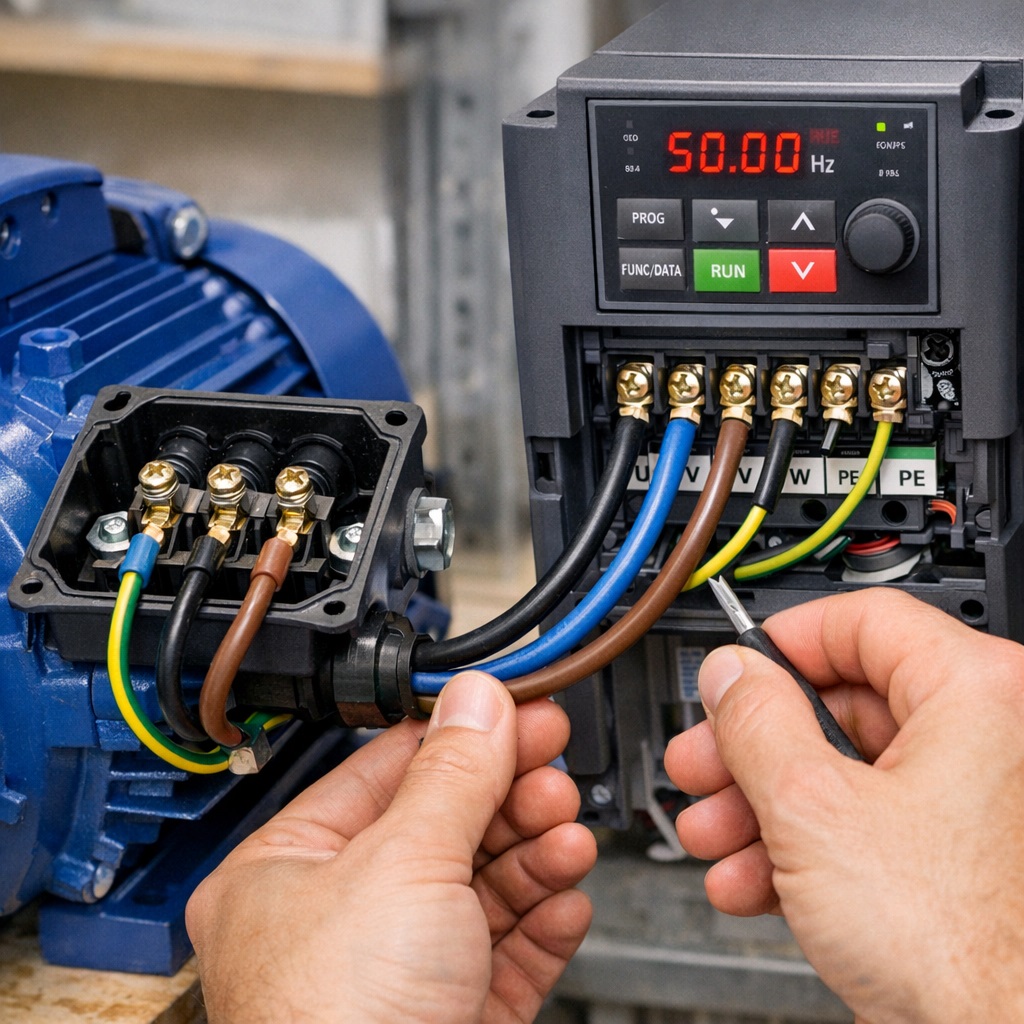

Наиболее коварный вид наводок, возникающий при близком расположении сигнальных и силовых линий. Поле, создаваемое током двигателя, наводит напряжение в проводах датчиков обратной связи и управления. Исправить ситуацию поможет пространственное разнесение кабелей (не менее 20-30 см) и использование витых пар с индивидуальным экраном. Пересечение линий связи и силовых трасс должно выполняться строго под прямым углом.

Заключение

Большинство неполадок в работе преобразователя частоты «Innovert» можно предотвратить еще на этапе монтажа, уделив внимание качеству соединений, выбору правильных протоколов обмена и защите от перегрузок. Если ошибка уже возникла, не спешите вызывать сервисного инженера — внимательно прочтите инструкцию и проверьте базовые параметры: состояние трансформатора, целостность изоляции кабелей и корректность введенных паспортных данных двигателя. Своевременная диагностика и понимание логики работы частотника — залог долгой и бесперебойной службы вашего оборудования.
