Охлаждение электродвигателей
Содержание
- Зачем необходимо охлаждение электродвигателя
- Виды охлаждения электродвигателей
- Типы систем охлаждения электродвигателей
- Стандарты и нормативы
- Методы контроля и диагностики температуры
- Практические рекомендации по улучшению охлаждения
- Заключение
Любой электродвигатель в процессе работы преобразует электрическую энергию в механическую, но часть ее неизбежно превращается в тепло. Если не отводить его своевременно, температура внутренних узлов начинает критически расти. Именно поэтому система охлаждения электродвигателя — это не просто опция, а критически важный компонент, обеспечивающий отвод тепла и поддержание оптимального теплового баланса. В этой статье мы подробно разберем существующие методы, типы и стандарты охлаждения.
Зачем необходимо охлаждение электродвигателя
Основной удар от высокой температуры принимает на себя изоляция обмоток. Превышение допустимого порога даже на 10°C может сократить срок службы изоляции вдвое. Перегрев электродвигателя приводит к ускоренному старению лакового покрытия, его растрескиванию и, в итоге, к межвитковому замыканию. Кроме того, перегрев негативно сказывается на смазке подшипников, что ведет к их ускоренному износу.
Пренебрежение нормальными условиями работы или неисправность системы охлаждения ведут к аварийному выходу из строя. К другим последствиям относятся снижение мощности (срабатывает тепловая защита), разрушение подшипников и повышенный риск возгорания в запыленных помещениях.
Виды охлаждения электродвигателей
Для классификации конструкторских решений разработана международная система кодов IC (International Cooling). Она позволяет точно определить способ отвода тепла от активных частей.

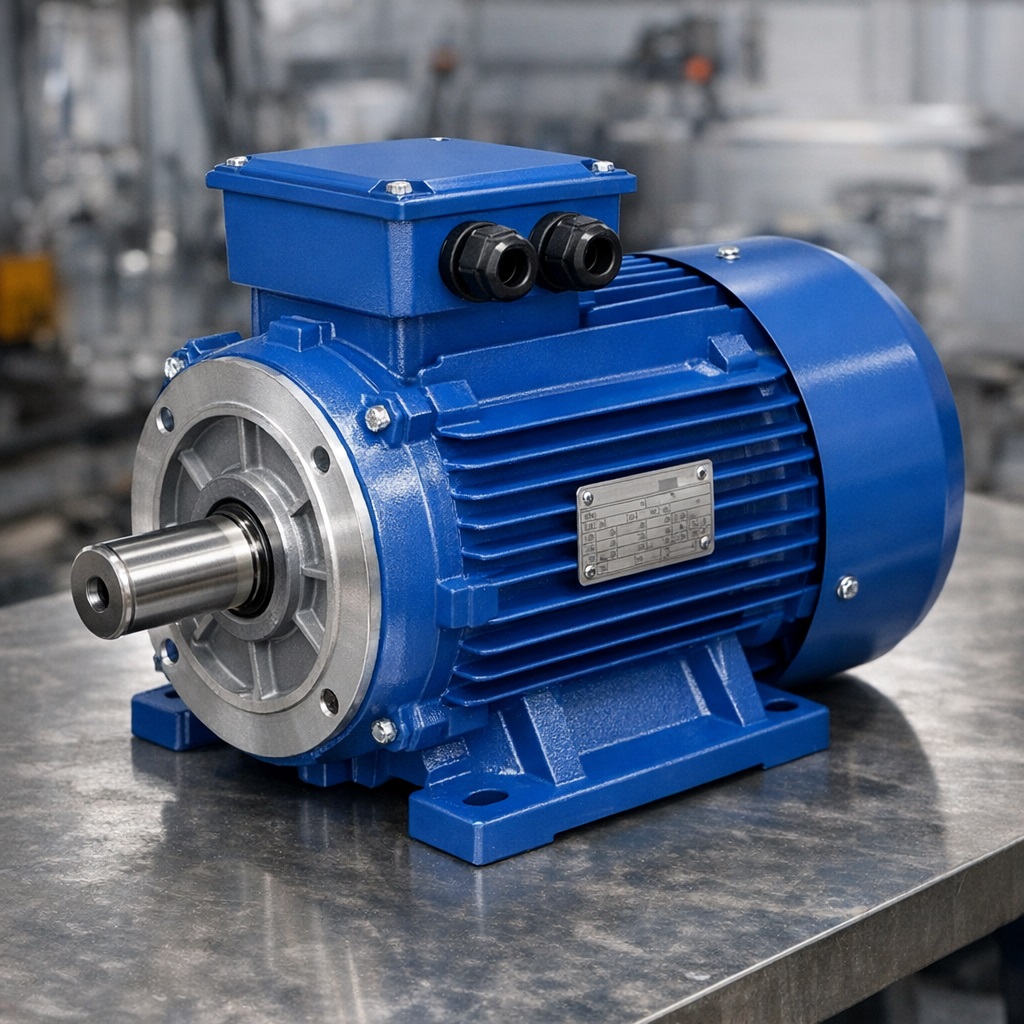

Естественное охлаждение (IC01)
Это самый простой способ охлаждения электродвигателя, при котором отвод тепла происходит за счет естественной конвекции воздуха и излучения.
- Принцип работы способа охлаждения IC01
Тепло от обмоток и сердечника передается корпусу двигателя. Оребренная поверхность контактирует с воздухом: нагретый воздух поднимается вверх, а его место занимает холодный, создавая естественную циркуляцию.
- Преимущества и ограничения
Главное преимущество — предельная простота и отсутствие движущихся частей. Однако эффективность низкая. IC01 применим только для машин малой мощности (до единиц кВт) или работающих с большими паузами.
Принудительное охлаждение
Это наиболее распространенная группа методов. Суть заключается в искусственном увеличении скорости потока охлаждающей среды над нагретыми частями с помощью вентиляторов.
- Вентиляторы и принудительная вентиляция
Принудительное охлаждение электродвигателя может быть организовано по-разному. Чаще всего используется аксиальный или центробежный вентилятор принудительного охлаждения электродвигателя, прогоняющий воздух через полости или по корпусу.

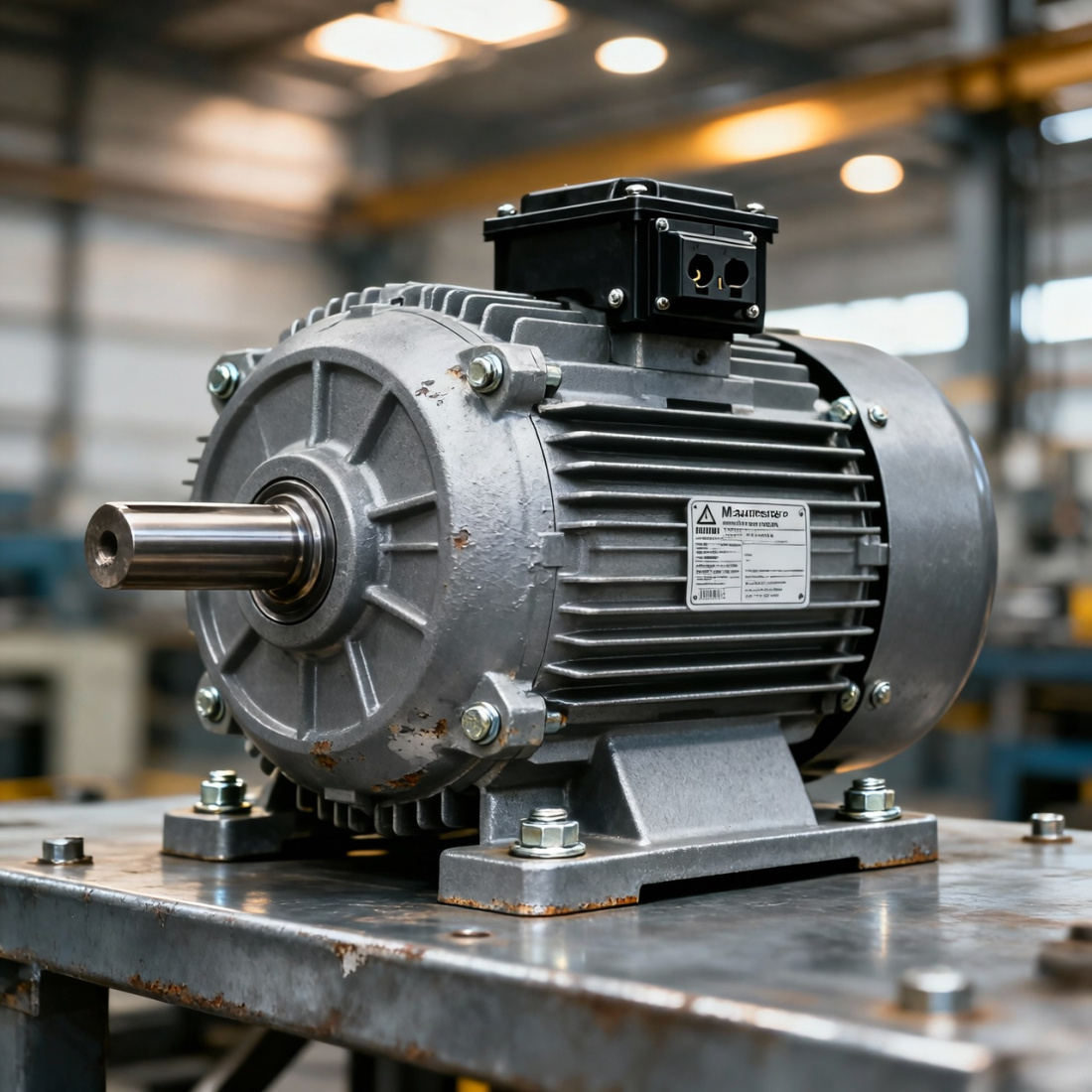

- IC411 способ охлаждения: метод, схема, примеры
Это самый популярный метод охлаждения IC411 для асинхронных двигателей. На валу ротора устанавливается крыльчатка (самовентиляция). Воздух засасывается сзади, омывает оребренный корпус и выбрасывается вперед. Главное ограничение: интенсивность потока зависит от скорости вращения ротора. IC411 способ охлаждения идеален для насосов и вентиляторов, работающих на номинальных оборотах.
- IC416 способ охлаждения: особенности и применение
Это решение проблемы низких оборотов. IC416 способ охлаждения предполагает наличие независимого вентилятора с собственным двигателем. Скорость вращения внешнего вентилятора постоянна и не зависит от оборотов главного привода. Это критически важно для конвейеров и подъемников, работающих на низких скоростях с полной нагрузкой.
- IC611, IC616 и IC666 способы охлаждения: отличия и рекомендации
Эти коды относятся к мощным машинам среднего и высокого напряжения, где используется замкнутый цикл с теплообменником «воздух-воздух».
- IC611: Наружный вентилятор сидит на валу двигателя и продувает трубы охладителя.
- IC616: Для наружного контура используется отдельный вентилятор.
- IC666: Внутренний и наружный вентиляторы имеют независимые приводы.
- IC611 охлаждение двигателя и его модификации применяются в цементной и горнодобывающей промышленности.
Независимое охлаждение (IC511, IC81W)
- IC511 — вариант охлаждения по принципу «труба в трубе» (трубчатые охладители) с вентилятором на валу.
- IC81W — тип охлаждения с теплообменником «воздух-вода». Это эффективный метод для компактных мощных двигателей, где нет доступа к большим объемам чистого воздуха (на судах, в гидроэнергетике).
Дополнительное охлаждение
Потребность в усилении отвода тепла возникает при изменении режимов работы. Например, стандартный двигатель ставят на частотный привод для работы на низких оборотах. В таком случае необходимо дополнительное охлаждение электродвигателя с помощью внешнего вентилятора с независимым питанием.
Для вас подарок! В свободном доступе до конца месяца
Получите подборку профессиональных материалов
Узнайте, как избежать ошибок и сделать правильный выбор для эффективной работы — все рекомендации в одном месте
Как подобрать светофорное оборудование
Установка и обслуживание светофорного оборудования
Как подобрать частотный преобразователь
Как правильно подобрать электродвигатель
Уже скачали 348 раз
Типы систем охлаждения электродвигателей
Если классификация IC описывает схему, то по типу хладагента системы делятся на несколько групп.
Воздушное охлаждение
Самый массовый тип. Воздух доступен, безопасен и прост в использовании.
- Естественное и принудительное: как рассматривалось выше, это IC01 (конвекция) и принудительное (IC411, IC416).
- Вентилятор принудительного охлаждения электродвигателя: это ключевой элемент. Выбор зависит от требуемого напора и расхода воздуха.
Водяное и масляное охлаждение
Водяное охлаждение (IC81W) используется там, где нужно отвести большое количество тепла с компактной поверхности. Такие системы сложнее, требуют насосов и защиты от протечек.
Комбинированные системы
Могут сочетать воздушное охлаждение внутреннего контура и водяное — наружного. Это позволяет герметизировать двигатель и эффективно отводить тепло.
Спецификации и классификация по IC кодам
Выбор кода — это баланс между стоимостью и режимом работы:
- IC01: простота, дешево, для малых мощностей.
- IC411: оптимален для насосов и вентиляторов от сети.
- IC416: незаменим для частотно-регулируемого привода.
- IC611: для мощных машин в условиях умеренной загрязненности.
Стандарты и нормативы
Чтобы системы работали единообразно, разработаны стандарты.
ГОСТ Р МЭК 60034-6:2012
В России действует ГОСТ Р МЭК 60034 6 2012, идентичный IEC 60034-6. Документ устанавливает классификацию способов охлаждения (коды IC). Он регламентирует, что означает каждая цифра в коде. Знание ГОСТ Р МЭК 60034 6 позволяет инженеру точно понять систему охлаждения любого двигателя.
Соответствие систем охлаждения международным стандартам
Соответствие стандартам IEC гарантирует, что типы системы охлаждения двигателя от любого производителя будут правильно поняты во всем мире. Это унифицирует требования и обеспечивает безопасность.
Методы контроля и диагностики температуры
Датчики и системы мониторинга
Современные двигатели оснащаются термодатчиками (PTC-термисторы или Pt100), встроенными в обмотки. Они передают сигнал на контроллер для отключения при перегреве.
Термические реле и защита от перегрева
В простых исполнениях используются термические реле, имитирующие нагрев по току. Но лучшая защита — комбинация токового реле и прямого контроля температуры.
Практические советы по эксплуатации
Регулярное обслуживание продлевает жизнь двигателя. Нужно следить за чистотой вентиляционных каналов, так как пыль действует как теплоизолятор. Как охладить электродвигатель в жару? Обеспечить приток свежего воздуха или перейти на режим с независимой вентиляцией.
Практические рекомендации по улучшению охлаждения
Как охладить электродвигатель эффективно
Для начала выявите причину перегрева:
- Устраните внешние причины: очистите корпус и решетки от грязи.
- Проверьте напряжение в сети.
- Оцените нагрузку: возможно, изменился техпроцесс.
Замена или модернизация системы охлаждения
Если очистка не помогла, рассмотрите модернизацию. Простой способ для двигателя с IC411 — установка независимого вентилятора охлаждения электродвигателя. Это превратит его в аналог IC416 по эффективности.
Плановое обслуживание и чистка
В регламент ТО должны входить:
- Продувка двигателя сжатым воздухом.
- Проверка целостности крыльчатки вентилятора.
- Контроль состояния подшипников.
Заключение
Правильный выбор системы охлаждения так же важен, как и выбор мощности. Мы рассмотрели основные методы охлаждения электродвигателей: от простого IC01 до сложных IC611.
Рекомендации по выбору способа охлаждения:
- Для простого привода насоса от сети 50 Гц оптимален способ охлаждения IC411.
- Для частотно-регулируемого привода с низкими оборотами под нагрузкой необходим IC416.
- Для мощных машин в чистом помещении подойдет IC611, а в условиях влажности — IC81W.
Понимание этих принципов и знание стандартов (ГОСТ Р МЭК 60034-6) позволит обеспечить надежную работу вашего оборудования.
