Основные неисправности асинхронных двигателей и способы устранения
Содержание
- Основные неисправности
- Механические неисправности асинхронного электродвигателя
- Электрические неисправности трехфазных двигателей
- Тепловые неисправности асинхронных электродвигателей
- Способы устранения неисправностей асинхронного двигателя
- Профилактика неисправностей
- Заключение

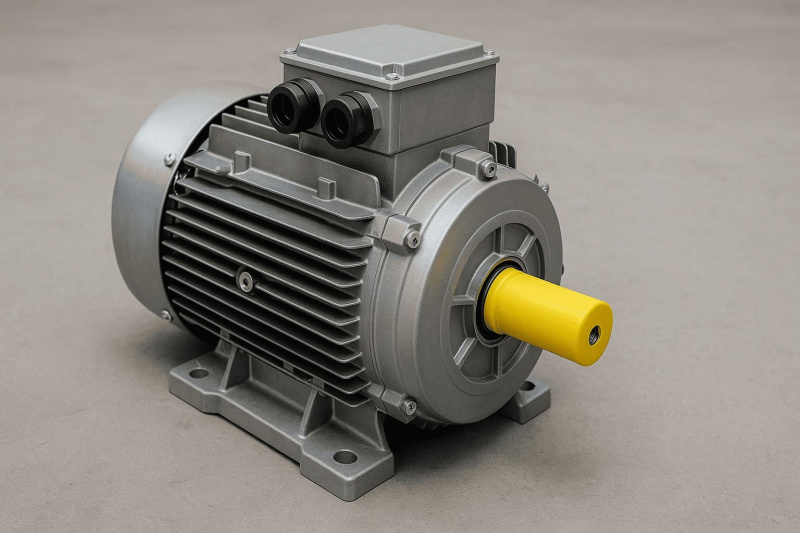

Трехфазный асинхронный электродвигатель — наиболее распространенный тип двигателя в промышленности благодаря простоте конструкции, надежности и невысокой стоимости. Он используется для привода насосов, вентиляторов, компрессоров и другого оборудования.
Неисправности трехфазных асинхронных двигателей возникают по электрическим, механическим или тепловым причинам. Они приводят к остановке, перегреву, вибрациям или нестабильной работе оборудования. Быстрая диагностика и устранение причин — ключ к надежной работе оборудования и минимизации простоев.
Основные неисправности
Двигатель не запускается после подачи питания
Основными причинами данной неисправности являются проблемы с напряжением источника питания или неправильное подключение цепей управления. Проверьте наличие питающего напряжения на всех трех фазах с помощью мультиметра. Часто причиной становится обрыв фазы или недостаточное напряжение питания. Также следует проверить состояние предохранителей и контакторов в цепи подачи питания.
Двигатель не вращается с гудящим звуком
Если двигатель гудит, но не вращается, это указывает на серьезные проблемы с пусковым моментом. Наиболее вероятные причины включают сломанный стержень ротора или короткое замыкание в обмотке статора. При данной неисправности электродвигателя необходимо немедленно отключить питание во избежание перегрева обмоток. Измерьте сопротивление обмотки статора и проверьте, нет ли межвитковых замыканий.
Двигатель не может вращаться без странного шума и запаха
Появление необычных звуков и запахов при работе указывает на механические повреждения или перегрев. Часто это связано с проблемами в подшипниках или нарушением воздушного зазора между статором и ротором. Проверить подшипники можно путем прослушивания их работы стетоскопом. Также измерьте температуру подшипника и сопоставьте с допустимыми значениями для этого типа двигателя.
Перегорание предохранителя при запуске
Если предохранитель сгорает при каждом запуске, это указывает на чрезмерный пусковой ток. Возможные причины — короткое замыкание в обмотках или механическая перегрузка. Измерьте пусковой ток и сравните его с номинальным значением. Если пусковой ток слишком велик, проверьте электродвигатель и подключение на предмет коротких замыканий, перегрузок или неисправностей в системе управления. Замените предохранитель на соответствующий по номиналу, если это требуется, или устраните источник повышенного пускового тока.
Механические неисправности асинхронного электродвигателя
Сильная вибрация при работе двигателя
Повышенная вибрация является признаком дисбаланса ротора или износа подшипников. Это приводит к ускоренному износу всех механических узлов и может вызвать аварийное отключение. Для устранения вибрации необходимо проверить балансировку ротора и состояние подшипников. Часто требуется замена изношенных подшипников или балансировка ротора на специальном оборудовании.
Аномальный шум и звуки при работе
Необычные звуки при работе трехфазного асинхронного двигателя могут указывать на различные проблемы: от износа подшипников до задевания ротора о статор. Каждый тип шума имеет свою характерную причину. Скрежещущий звук обычно указывает на проблемы с подшипниками, а периодический стук может свидетельствовать о повреждении вала или его искривлении.
Перегрев подшипников двигателя
Перегрев подшипника является серьезной неисправностью, которая может привести к заклиниванию ротора. Основные причины: недостаток смазки, загрязнение или износ подшипников. Регулярно проверяйте температуру подшипников и своевременно пополняйте смазку. При обнаружении перегрева немедленно остановите двигатель и найдите причину повышения температуры.
Затрудненный запуск при номинальной нагрузке
Затрудненный запуск под нагрузкой часто связан с недостаточным пусковым моментом, вызванным неисправностями обмоток ротора или ошибками в подключении. Проверьте способ подключения обмоток и корректность схемы соединения — «звезда» или «треугольник» — в зависимости от условий эксплуатации.
Электрические неисправности трехфазных двигателей
Дисбаланс тока холостого хода
Неравномерность токов в фазах при холостом ходе указывает на проблемы с обмотками статора или неравномерность воздушного зазора. Это может привести к повышенной вибрации и перегреву. Измерьте токи во всех трех фазах и сравните их значения. Разница не должна превышать 10% от среднего значения. При большем дисбалансе необходимо проверить состояние обмоток.
Трехфазный ток слишком велик или не сбалансирован
Повышенный или несбалансированный ток может быть следствием механической перегрузки, витковых замыканий в обмотках или проблем с питающей сетью. Проверьте сопротивление изоляции обмоток относительно корпуса и между фазами. Удостоверьтесь, что нагрузка на вал двигателя не превышает его номинальную мощность.
Большие токи холостого хода при сбалансированности
Если токи холостого хода превышают номинальные значения при их сбалансированности, это может указывать на увеличение воздушного зазора или проблемы с магнитной системой. Измерьте воздушный зазор в нескольких точках по окружности. Неравномерность зазора может быть причиной повышенного тока намагничивания.
Нестабильность показаний амперметра
Колебания тока при стабильной нагрузке могут свидетельствовать о плохом контакте в цепях питания или проблемах с контактными соединениями в двигателе. Проверьте все контактные соединения в силовой цепи и при необходимости зачистите контакты. Также проверьте надежность подключения выводов.
Для вас подарок! В свободном доступе до конца месяца
Получите подборку профессиональных материалов
Узнайте, как избежать ошибок и сделать правильный выбор для эффективной работы — все рекомендации в одном месте
Как подобрать светофорное оборудование
Установка и обслуживание светофорного оборудования
Как подобрать частотный преобразователь
Как правильно подобрать электродвигатель
Уже скачали 348 раз
Тепловые неисправности асинхронных электродвигателей
Перегрев двигателя при работе
Перегрев является одной из наиболее опасных неисправностей, которая может привести к выходу из строя изоляции обмоток. Основные причины включают перегрузку, нарушение охлаждения или высокую температуру окружающей среды. Проверьте работу системы охлаждения и обеспечивает ли вентилятор достаточный поток воздуха. При необходимости очистите вентиляционные каналы от пыли и загрязнений.
Внутреннее задымление
Появление дыма из двигателя является признаком серьезного повреждения изоляции или короткого замыкания в обмотках. Немедленно отключите питание и не включайте электродвигатель до выяснения причин. Проверьте сопротивление изоляции мегомметром и визуально осмотрите обмотки на предмет обугливания или повреждений. При обнаружении повреждений потребуется перемотка или замена оборудования.
Перегрев токосъемных колец
У двигателей с фазным ротором перегрев токосъемных колец может быть вызван плохим контактом щеток или их чрезмерным износом. Это приводит к искрению и дальнейшему ухудшению контакта. Проверяйте состояние щеток и при их износе своевременно производите замену. Также проверьте чистоту и гладкость поверхности колец.
Избыточное искрение щеток
Сильное искрение между щетками и кольцами указывает на проблемы с коммутацией или механические неисправности. Это может привести к повреждению колец и преждевременному износу щеток. Отрегулируйте положение щеток и проверьте их прижимное усилие. Убедитесь, что поверхность колец не имеет рисок или неровностей.
Способы устранения неисправностей асинхронного двигателя
Диагностика электрических цепей
Системный подход к диагностике электрических неисправностей включает проверку изоляции, измерение сопротивлений обмоток и контроль параметров питающей сети. Используйте качественные измерительные приборы для получения точных результатов. Начните диагностику с проверки питающего напряжения и убедитесь в отсутствии обрыва фаз. Затем измерьте сопротивление обмоток и сравните полученные значения с техническими характеристиками двигателя.
Проверка механических узлов
Механическая диагностика электродвигателя включает контроль состояния подшипников, проверку соосности валов и измерение воздушных зазоров. Регулярное техническое обслуживание поможет предотвратить большинство механических неисправностей. Используйте виброанализ для оценки состояния подшипников и других вращающихся элементов. Это позволит выявить проблемы на ранней стадии и избежать аварийных ситуаций.
Балансировка ротора и устранение вибрации
Неправильная балансировка может привести к еще большим проблемам с вибрацией. При обнаружении дисбаланса следует демонтировать ротор и провести его балансировку на специальном стенде. Также проверьте крепление рабочих колес и других элементов на валу.
Замена изношенных подшипников
Используйте только качественные подшипники, соответствующие техническим требованиям производителя двигателя. При установке новых подшипников соблюдайте правильную технологию монтажа и используйте рекомендованные смазочные материалы. Неправильная установка может привести к преждевременному выходу электродвигателя из строя.
Профилактика неисправностей
- Плановое техническое обслуживание. Проводите визуальный осмотр, очистку вентиляционных каналов, проверку креплений и целостности изоляции не реже одного раза в квартал.
- Контроль температурных режимов. Измеряйте температуру корпуса двигателя и подшипников, особенно при работе в условиях повышенной запыленности или температуры.
- Измерение сопротивления изоляции. Периодически проверяйте изоляцию обмоток мегомметром, особенно перед пуском после длительного простоя.
- Балансировка и центровка. Проверяйте соосность вала двигателя и механизма, особенно после установки или замены узлов.
- Регулярная смазка подшипников. Следите за режимом смазки, используйте рекомендованные производителем материалы и соблюдайте интервалы мазки.
- Вибродиагностика и термография. При возможности применяйте современные методы анализа состояния оборудования, чтобы обнаружить скрытые дефекты до их развития.
Соблюдение профилактических мероприятий позволяет снизить частоту аварий, повысить эффективность работы оборудования и обеспечить безопасность персонала.
Заключение
Регулярная проверка питания, состояния обмоток, подшипников и системы охлаждения позволяет выявлять неисправности асинхронного двигателя на ранней стадии. Четкий контроль параметров и своевременное устранение отклонений снижают риск аварий, продлевают срок службы оборудования и минимизируют простой. Перед любыми работами обязательно отключайте питание и соблюдайте меры безопасности.
Если вы не можете обнаружить или устранить причину неисправности, обратитесь к специалистам.
