Как выровнять вал электродвигателя

Содержание

• Методы холодной правки валов электродвигателя
  • Реалистичный подход для домашних условий
• Контроль биения и точные измерения
  • Методы измерения биения вала
• Часто задаваемые вопросы

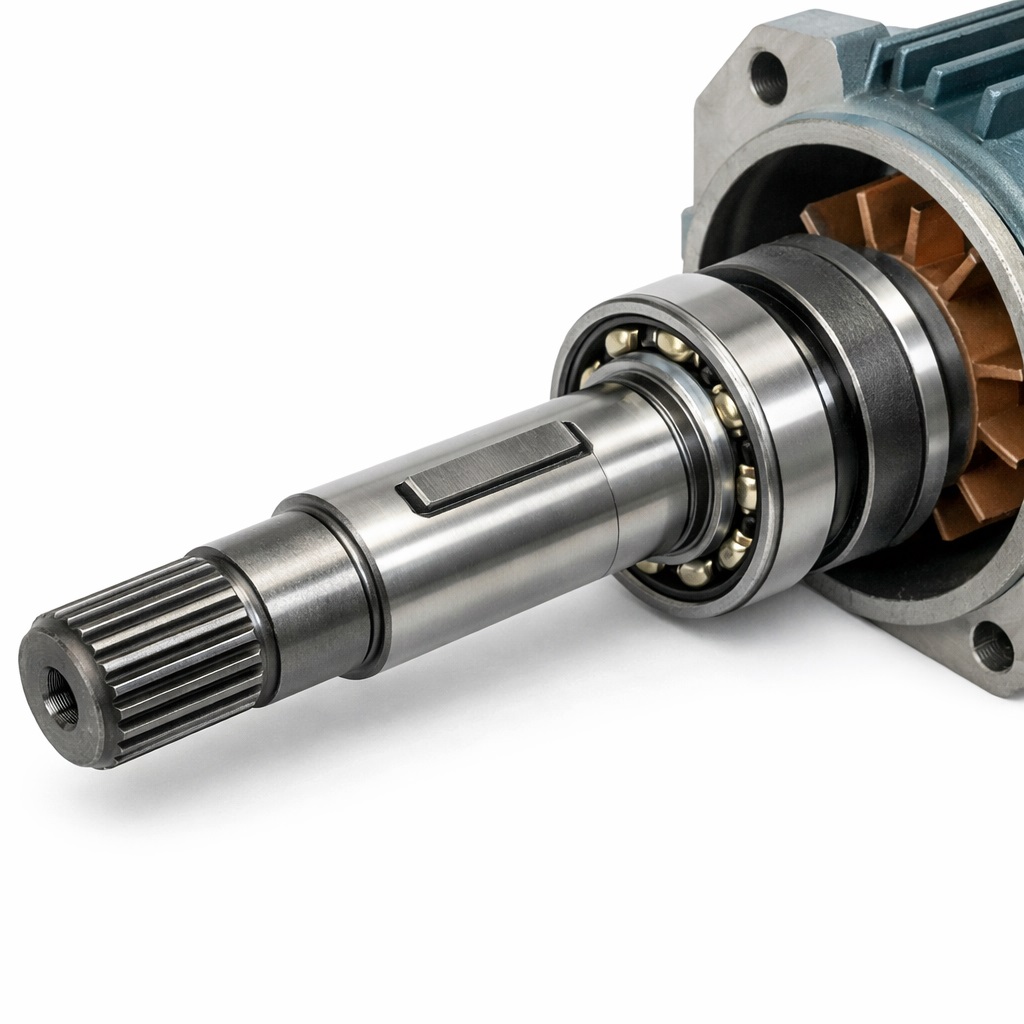

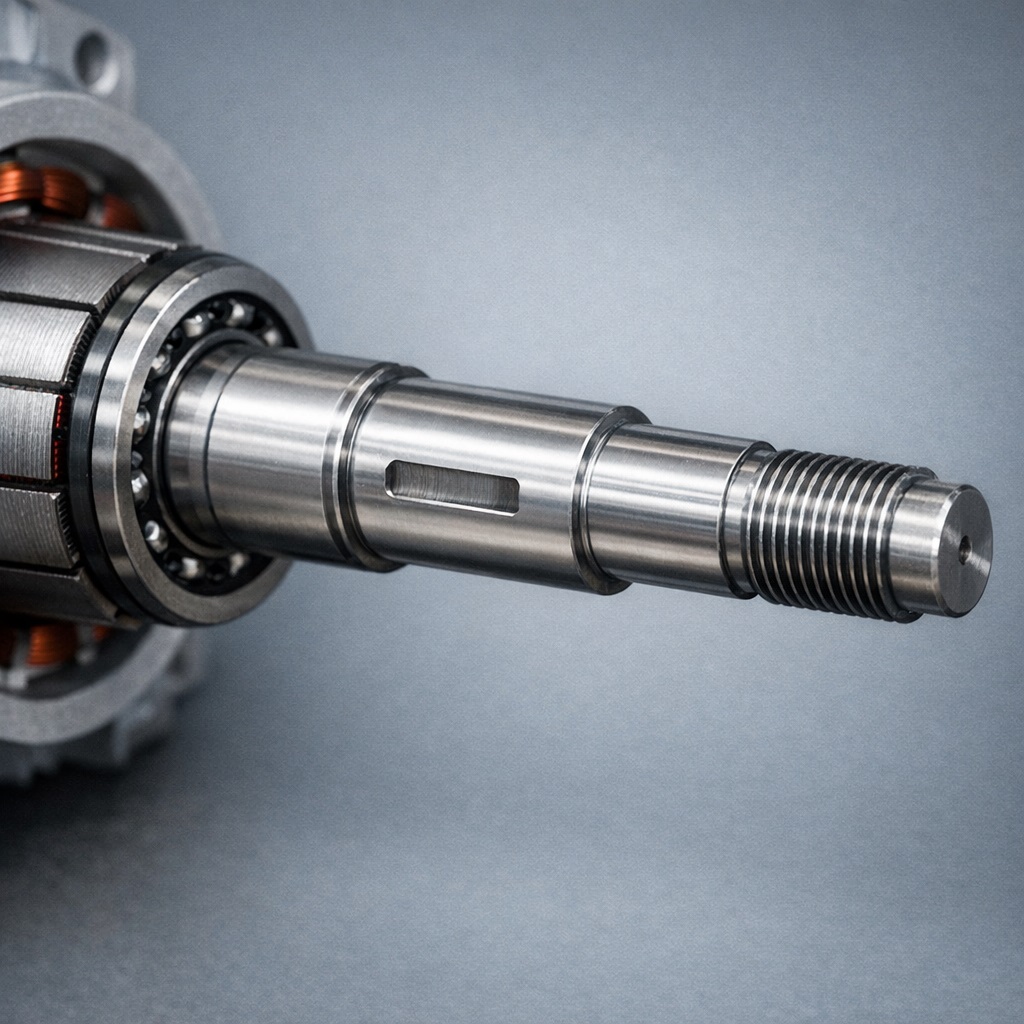

Деформация вала электродвигателя — серьезная неисправность, ведущая к вибрации, разрушению подшипников и выходу привода из строя. Игнорирование биения критически снижает ресурс оборудования, однако замена детали требуется не всегда. Профессиональное восстановление геометрии позволяет вернуть агрегат в строй, но важно понимать технологию процесса. Разберем, как выпрямить вал электродвигателя в различных условиях, какие методы правки действительно работают и как правильно контролировать качество.

Основные выводы

• Ключевой параметр — радиальное биение вала, которое измеряют только индикатором, а не «на глаз».
• Холодная правка создает внутренние напряжения в металле, поэтому требует точного расчета усилия.
• Ударные нагрузки (молоток) категорически не рекомендуются — они вызывают микротрещины и разрушение вала.

Методы холодной правки валов электродвигателя

Холодная правка — наиболее распространенный метод устранения деформации, но важно понимать его физику. При приложении статического усилия в зоне изгиба возникают внутренние напряжения сжатия и растяжения. Вопреки распространенному мнению, структура металла не остается неизменной — происходит пластическая деформация, которая снижает усталостную прочность вала. Поэтому после холодной правки деталь может со временем «повести» обратно.

Вал демонтируют и устанавливают на жесткие опоры — призмы или в центры токарного станка. Для создания усилия используется гидравлический или винтовой пресс, обеспечивающий плавное статическое нагружение. Профессиональное восстановление требует точного дозирования нагрузки: создается контр-прогиб, превышающий исходный изгиб на величину упругой деформации металла (пружинения).

Для валов диаметром до 50 мм холодная правка допустима, но для закаленных шеек (посадочные места под подшипники, упрочненные ТВЧ) этот метод противопоказан — высока вероятность растрескивания.

Реалистичный подход для домашних условий

Многие интересуются, как выпрямить вал электродвигателя дома без доступа к профессиональному оборудованию. Важно сразу отказаться от ударных методов: любые удары молотком (даже через деревянные проставки) создают микротрещины, которые приведут к разрушению вала под нагрузкой.

Допустимая технология для домашней мастерской:

1. Точная диагностика. Вал очищают и устанавливают на две стальные призмы (подойдут швеллеры или уголки с ровными гранями). С помощью индикатора часового типа, закрепленного на магнитной стойке, медленно проворачивают вал. Максимальное отклонение стрелки укажет точное место и величину изгиба. Визуально определить вершину изгиба с точностью до десятых долей миллиметра невозможно.
2. Создание статического усилия. Вместо молотка используют винтовое приспособление — струбцину или домкрат, зафиксированный в прочной раме. Вал укладывают выпуклостью вверх и плавно нагружают винтом, создавая обратный прогиб.
3. Контроль с запасом. Металл обладает упругостью, поэтому необходим перегиб чуть больше номинала. После снятия нагрузки вал «отпустит» примерно на 10–20%. Каждое усилие проверяют повторным измерением индикатором.

Эта технология не гарантирует заводской точности, но позволяет исправить деформацию без разрушения структуры металла.

Контроль биения и точные измерения

Успех любой правки оценивают только инструментально. Основной критерий — радиальное биение вала, которое измеряют в нескольких сечениях. Для обычных асинхронных двигателей мощностью до 15 кВт допуски дифференцированы:

• посадочные места под подшипники: 0,02–0,03 мм;
• выходной конец вала (хвостовик): до 0,05–0,1 мм в зависимости от класса точности и частоты вращения.

Методы измерения биения вала

Единственный надежный инструмент — индикатор часового типа с ценой деления 0,01 мм (ИЧ-10, ИЧ-25). Электронные приборы и лазерные системы используются в профессиональных сервисах, но для разовых работ достаточно механического индикатора.

Алгоритм измерения:

1. Вал устанавливают на призмы или в центры. Поверхности призм и центровые отверстия очищают и смазывают.
2. Индикатор закрепляют на жесткой стойке так, чтобы измерительный наконечник касался контролируемой поверхности перпендикулярно.
3. Шкалу обнуляют и медленно проворачивают вал. Разница между минимальным и максимальным показаниями за полный оборот — величина биения в данном сечении.

Измерения проводят минимум в трех сечениях: у переднего подшипника, у заднего подшипника и на конце вала. Это позволяет точно локализовать зону деформации.

Часто задаваемые вопросы

Как выровнять вал электродвигателя в домашних условиях без пресса?

Без пресса можно обойтись, используя мощные тиски или винтовую струбцину, встроенную в жесткую раму. Главное — обеспечить плавное статическое усилие и обязательный контроль индикатором после каждого этапа.

Какую деформацию можно исправить холодной правкой?

Обычно исправляют прогиб до 0,5–1 мм на длине до метра для валов из сырой (незакаленной) стали. Более сильные деформации, скручивание, а также повреждения закаленных шеек требуют замены детали или термомеханической правки с нагревом.

Как точно определить место изгиба вала?

Только по индикатору. Вал проворачивают на призмах, следя за показаниями. Резкое изменение (скачок) стрелки укажет на вершину изгиба. Визуально деформацию в десятые доли миллиметра увидеть невозможно.

Каковы реальные допуски на биение вала?

Для посадочных мест под подшипники обычных двигателей допуск составляет 0,02–0,03 мм. Для выходного конца вала допуск больше — до 0,05–0,1 мм в зависимости от оборотов и класса двигателя. Ориентироваться нужно на паспорт конкретной модели.

Чем опасна правка молотком?

Ударная нагрузка создает микротрещины в поверхностном слое металла, особенно в зонах закалки (ТВЧ). Под нагрузкой микротрещины растут, и вал разрушается. Кроме того, удар сложно дозировать — легко получить перегиб в обратную сторону.
