Как разобрать электродвигатель?

Содержание

• Подготовка к разборке электродвигателя
• Техника безопасности при разборке электродвигателя
• Общая схема разборки
  • Снятие с вала электродвигателя полумуфты, шкива или шестерни
  • Снятие подшипниковых щитов
  • Выемка ротора
  • Демонтаж подшипников с вала
  • Удаление обмоток из пазов сердечников (при необходимости ремонта)
• Разборка асинхронного электродвигателя: ключевые особенности
  • Очистка и промывка деталей после разборки
• Сборка электродвигателя после разборки
• Проверка электродвигателя после сборки

Разборка электродвигателя — это ответственная процедура, которая требуется для его ремонта, обслуживания подшипников или замены обмотки. Правильно выполненная разборка продлевает срок службы оборудования и предотвращает повреждения комплектующих.

В этой статье мы подробно разберём, как разобрать электродвигатель грамотно и безопасно, с акцентом на наиболее распространённый тип — асинхронный двигатель. Вы узнаете об инструментах, подготовительных работах и ключевых этапах, от снятия полумуфты до извлечения ротора. Понимание внутреннего устройства и последовательности операций — залог успеха, независимо от того, имеете ли вы дело с компактным насосным агрегатом или мощным промышленным двигателем.

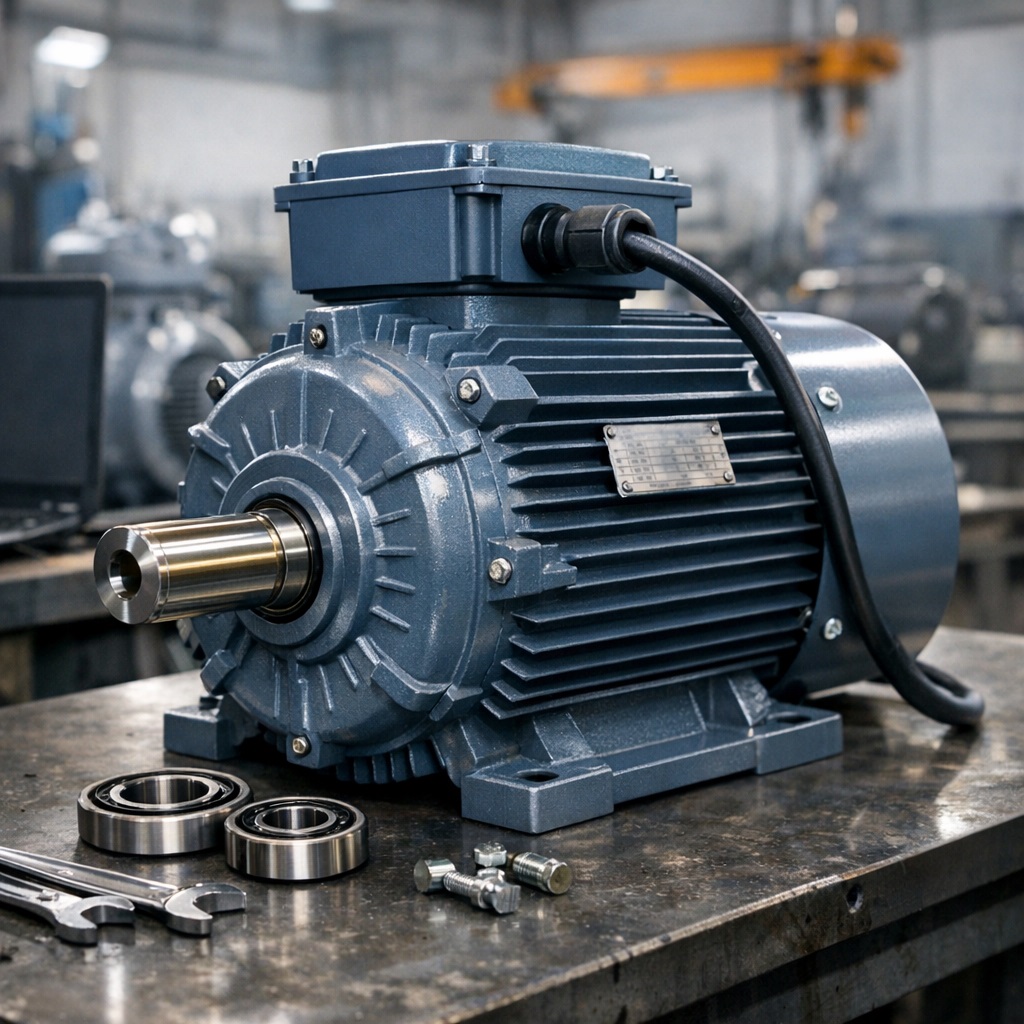

Подготовка к разборке электродвигателя

Перед тем как начать разборку асинхронного электродвигателя, необходимо провести тщательную подготовку. Это минимизирует риски и упростит процесс. Подготовительные работы часто занимают больше времени, чем сама разборка, но экономить на них категорически нельзя.

1. Отключите питание и убедитесь в его отсутствии. Это основное правило техники безопасности. Отключите аппарат от сети, примите меры против случайного включения (используйте замки безопасности на рубильниках). Для полной уверенности с помощью исправного указателя напряжения проверьте отсутствие фазы на клеммах.
2. Снимите двигатель с установки, если это необходимо для удобства работы. При этом аккуратно отсоедините все кабели, предварительно промаркировав их, чтобы не перепутать при обратном монтаже.
3. Очистите корпус от грязи и пыли сжатым воздухом или чистой ветошью, чтобы загрязнения не попали внутрь при вскрытии. Особое внимание уделите вентиляционным щелям и стыку подшипникового щита со станиной.
4. Подготовьте рабочее место. Оно должно быть хорошо освещенным, просторным и чистым. Заранее приготовьте емкости для масла и мелких деталей (болтов, шайб, шпонок). Желательно использовать клетчатый коврик или разложить лист бумаги с нарисованными секторами для раскладки крепежа от разных узлов — это исключит путаницу.
5. Подготовьте инструменты. Вам могут понадобиться: набор гаечных ключей и головок, отвертки, съемники для подшипников (лопастной и гидравлический), молоток (желательно из мягкого металла или с использованием проставки), монтажная лопатка, зубило, пассатижи. Специальный съёмник для пружинных колец также может пригодиться. Для разборки асинхронного двигателя большой мощности может потребоваться термофен для локального прогрева деталей.

Помните, что процесс разборки электродвигателя требует внимания к мелочам. Сфотографируйте или пометьте маркером взаимное расположение подшипникового щита и корпуса, чтобы облегчить последующую сборку и сохранить балансировку.

Техника безопасности при разборке электродвигателя

Соблюдение правил безопасности — это не формальность, а обязательное условие работы. Игнорирование требований может привести к травмам и порче дорогостоящего оборудования.

• Всегда работайте в средствах индивидуальной защиты: защитные очки (особенно при работе с зубилом или съемником, когда возможен скол металла), перчатки (защищающие от порезов об острые кромки), обувь с нескользящей подошвой.
• Проверяйте надежность строповки и состояние подъемных механизмов, если двигатель тяжёлый. Не находитесь под подвешенным грузом.
• Не применяйте избыточное усилие, особенно при снятии деталей, которые «заклинило». Ищите причину заклинивания — возможно, не откручен стопорный винт или есть скрытая шпонка.
• Используйте только исправный и подходящий по размеру инструмент. Разбитые грани на болтах или сорванные шлицы отвертки усложнят работу и могут стать причиной травмы.
• Соблюдайте особую осторожность при работе с обмотками — их изоляция может быть повреждена. Не допускайте падения ротора на выступающие части обмотки статора.
• Утилизируйте отработанное масло и промасленную ветошь в соответствии с экологическими нормами, так как они являются пожароопасными материалами.

Общая схема разборки

Процедура разборки электродвигателей универсальна для большинства асинхронных двигателей, хотя могут быть нюансы в зависимости от мощности и типа электродвигателя (например, с фланцевым креплением). Мы рассмотрим классическую схему.

Снятие с вала электродвигателя полумуфты, шкива или шестерни

Первым делом необходимо освободить конец вала от навесных элементов. Если на валу установлена полумуфта, её необходимо снять. Для этого открутите стопорный винт (если есть) и используйте съемник. Ни в коем случае не бейте молотком непосредственно по детали или валу ротора — это может привести к деформациям, биению и выходу из строя всего узла. Аккуратно закрепите съемник и, вращая центральный винт, создавайте равномерное давление, чтобы снять с вала насадку. Если элемент «прикипел», можно аккуратно прогреть его строительным феном по периметру ступицы, избегая передачи тепла на подшипник. После прогрева часто слышен характерный щелчок — знак, что деталь можно вынуть.

Снятие подшипниковых щитов

Затем приступают к снятию щитов. Открутите все болты крепления заднего (со стороны, противоположной валу) подшипникового щита. Иногда болты могут быть разного размера — отмечайте их положение. Аккуратно, при помощи монтажных лопаток или специальных клиньев, подденьте щит по периметру, отжимая его от станины. Будьте осторожны, не повредите посадочную поверхность и не деформируйте сам щит. После снятия заднего щита откроется доступ к ротору. Далее открутите болты крепления переднего щита (со стороны приводного вала). Теперь ротор вместе с передним подшипником и щитом можно будет извлечь из корпуса статора. В некоторых конструкциях для центровки используются установочные штифты — если они есть, их также необходимо аккуратно вынуть.

Выемка ротора

Это самый ответственный этап разборки. Вынуть ротор из статора нужно крайне аккуратно, чтобы не повредить обмотку статора и сердечник. Для небольших агрегатов можно сделать это вручную, поддерживая ротор за вал и среднюю часть (ни в коем случае не за лопасти вентилятора, которые могут обломиться). Для тяжелых электродвигателей асинхронного типа потребуется помощь напарника или подъёмное устройство. Плавно потяните ротор за вал (со стороны переднего щита), одновременно поддерживая его. Цель — аккуратно вынуть всю сборку из корпуса. Если ротор не идёт, не прикладывайте грубую силу — проверьте, не задевает ли он за обмотку или не сняты ли все крепёжные элементы. Иногда мешают скрытые стопорные кольца или пружинное кольцо в пазе вала.

Демонтаж подшипников с вала

После извлечения необходимо снять подшипники с вала ротора. Для этого также используйте специализированный съёмник. Захватите съемником внутреннее кольцо подшипника и, вращая винт, стяните его с вала. Если подшипник планируется заменить, процесс можно упростить, аккуратно разрезав его сепаратор и внутреннее кольцо болгаркой с тонким диском, соблюдая все меры безопасности при разборке.

Если подшипник будет использоваться повторно, запрещено передавать ударную нагрузку на беговые дорожки и тела качения. Нагрев съёмным индуктором может помочь в случае плотной посадки. После снятия осмотрите посадочные места на валу — они должны быть чистыми, без рисок и блестящих пятен (признаков проворачивания).

Удаление обмоток из пазов сердечников (при необходимости ремонта)

Если целью разобрать асинхронный двигатель и вынуть обмотку была перемотка, то после снятия ротора работу продолжают со статором. Старую обмотку выжигают в специальной печи или аккуратно вырезают кусачками, соблюдая технику безопасности (используйте респиратор, так как при нагреве могут выделяться вредные вещества). Пазы затем тщательно очищают от остатков изоляции специальными крючками или щетками по металлу. Этот этап требует профессиональных навыков, так как важно не повредить сердечник статора и пазы. Малейший задир на внутренней поверхности может впоследствии повредить изоляцию новой катушки или даже сердечник ротора при сборке.

Разборка асинхронного электродвигателя: ключевые особенности

Разобрать асинхронный двигатель — это наиболее частая задача. Его конструкция предполагает наличие короткозамкнутого или фазного ротора, который, как правило, неразборный. Основная сложность часто заключается в снятии «прикипевших» подшипников и щитов. Работая с таким двигателем, особое внимание уделяйте маркировке щитов для сохранения соосности при сборке. Также помните, что у мощных асинхронных двигателей может быть установлено дополнительное оборудование — датчики температуры в обмотке, обогреватели сопротивления, тормозные устройства — их клеммы нужно аккуратно отсоединить перед разборкой. Вал такого двигателя должен вращаться без малейшего затирания о статор.

Очистка и промывка деталей после разборки

После того как агрегат полностью разобран, все детали подлежат очистке и диагностике. Основные узлы — корпус, сердечник ротора, вал и щиты — очищают от старой смазки, нагара и загрязнений с помощью щеток, скребков и безопасных растворителей (уайт-спирит, сольвент). Подшипники промывают в бензине или керосине, продувают сжатым воздухом и осматривают на предмет выработки и дефектов. Посадочные места на валу и в щитах проверяют на отсутствие задиров, при необходимости обрабатывают мелкой наждачной бумагой. Все канавки для стопорных колец и пазы необходимо прочистить. Соблюдайте осторожность при очистке изоляционных частей — их нельзя заливать агрессивными жидкостями.

Сборка электродвигателя после разборки

Сборка выполняется в обратной последовательности, но с соблюдением важных нюансов. Это финальная часть разборки электродвигателя, от которой зависит итоговый результат.

1. Напрессовка новых или проверенных подшипников на вал с помощью оправки с передачей усилия только на внутреннее кольцо. Перед установкой подшипник рекомендуется немного прогреть в масляной ванне до 80-90°C — это облегчит посадку.
2. Установка ротора в статор с той же аккуратностью, что и при разборке. Следите, чтобы не зацепить обмотку.
3. Посадка подшипниковых щитов. Предварительно на посадочные поверхности можно нанести тонкий слой герметика, не содержащего кислоту. Болты затягиваются крест-накрест с равномерным усилием, чтобы избежать перекоса, который приведет к заклиниванию вала.
4. Заполнение подшипниковых узлов смазкой (обычно на 1/2 — 2/3 объема свободного пространства в полости). Используйте только рекомендованную для данного типа электродвигателя смазку.
5. Установка полумуфты или шкива на вал с помощью съемника или пресса, без ударных нагрузок. Затяните стопорный винт.

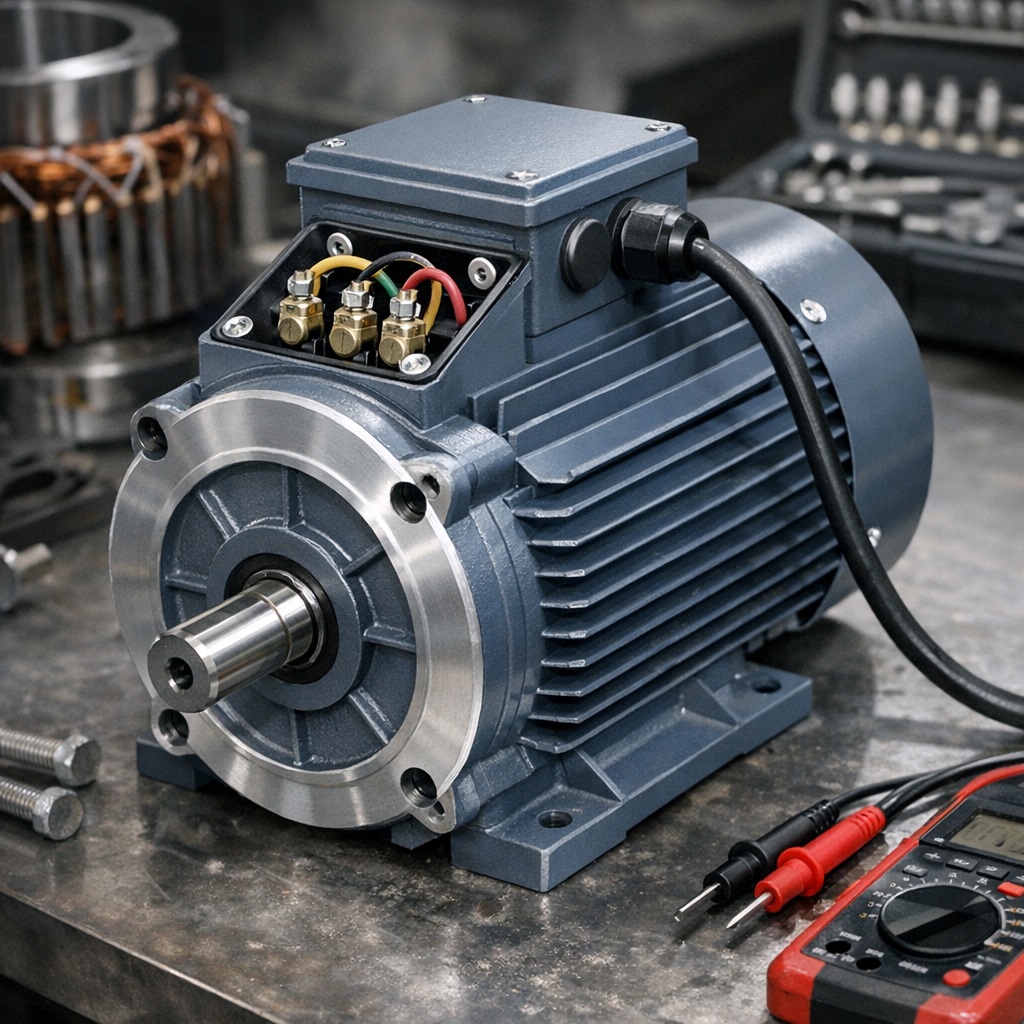

Проверка электродвигателя после сборки

Перед первым пуском после разборки необходимо выполнить комплексный контроль. Проверьте легкость вращения ротора вручную — ход должен быть плавным, без заеданий и шума. Измерьте сопротивление изоляции обмоток мегомметром (норма — не менее 1 МОм для напряжений до 500В). Убедитесь в надежности заземления. Проверьте электрическое сопротивление всех обмоток — оно должно быть одинаковым для каждой фазы. Только после этих процедур можно выполнять пробный кратковременный пуск двигателя вхолостую, контролируя потребляемый ток (он должен быть близок к номинальному значению на холостом ходу), вибрацию и нагрев. Посторонние звуки (скрежет, свист) — сигнал к немедленному отключению и повторной диагностике.

Вывод: Грамотная разборка — это основа качественного ремонта любого двигателя. Следуя данной инструкции, вы сможете разобрать электродвигатель для обслуживания или ремонта, минимизировав риски повреждения его компонентов. Помните, что разборка асинхронного двигателя, особенно мощного, сопряжена с рядом тонкостей, от правильного выбора съемника до контроля состояния вала и обмотки.

Однако для сложных, высоковольтных или взрывозащищенных электродвигателей всегда рекомендуется обращаться к специалистам профильных организаций, которые обладают необходимым опытом, оборудованием и стендами для динамической балансировки ротора. Самостоятельная работа оправдана при ремонте небольших и относительно простых агрегатов, где вы полностью уверены в своих силах и соблюдении всех требований безопасности.
