Практически каждый домашний мастер или инженер-электрик рано или поздно сталкивается с ситуацией, когда трехфазный асинхронный двигатель необходимо запустить от бытовой однофазной розетки 220В. Или же выходит из строя конденсатор в насосной станции, стиральной машине, вентиляционной установке. В этот момент возникает главный вопрос: как подобрать конденсатор к электродвигателю правильно, чтобы оборудование работало годами без перегрева, потери мощности и преждевременного выхода из строя.

Ошибки в этом деле — не редкость. Даже опытные электрики иногда действуют методом «научного тыка», подбирая детали наугад или ориентируясь лишь на габариты корпуса. Такой подход приводит к печальным последствиям: обмотки плавятся, пусковая аппаратура выходит из строя, а сам двигатель гудит, греется, но не развивает номинальных оборотов.

В этой статье мы детально, шаг за шагом, разберем все аспекты выбора. Вы узнаете, чем отличается рабочий конденсатор от пускового, по каким формулам ведется расчет для трехфазного электродвигателя и однофазного исполнения, какое напряжение должно быть указано на корпусе, как набрать недостающую емкость из подручных деталей и, самое главное, — как проверить исправность элемента обычным мультиметром.

Физика процесса: зачем электродвигателю конденсатор

Чтобы понять, как рассчитать емкость конденсатора, необходимо разобраться в природе переменного тока и магнитных полей. В трехфазной сети всё просто: три обмотки статора расположены под углом 120° друг к другу. Токи в них сдвинуты по фазе на те же 120°, что создает идеальное круговое вращающееся поле. Ротор буквально «догоняет» это поле и начинает вращение.

Сеть 220В — это одна фаза и ноль. Здесь есть только один переменный синусоидальный сигнал. Чтобы создать сдвиг фаз для второй обмотки, используют реактивные элементы. Катушка индуктивности (дроссель) сдвигает ток в одну сторону, а конденсатор — в другую. На практике применяют именно емкостной сдвиг, так как он экономичнее и компактнее.

Конденсатор для электродвигателя добавляет искусственный сдвиг. Ток в обмотке, включенной последовательно с ним, опережает напряжение на 90°. Конечно, до идеальных 120° далеко, но этого достаточно, чтобы вектор магнитного поля стал вращающимся (пусть и эллиптическим). Чем точнее подобрана емкость, тем ближе эллипс к идеальной окружности.

Для чего нужен конденсатор в электродвигателе на 220 вольт? Если его просто закоротить (подать фазу напрямую на обе обмотки), поле станет пульсирующим, а не вращающимся. Вал дернется, возможно, даже чуть повернется, но устойчивого вращения не возникнет. Если его убрать совсем и оставить только одну обмотку, ротор придется раскручивать вручную или он останется неподвижным. Именно конденсатор создает условия для самостоятельного старта.

Типы конденсаторов: рабочий, пусковой, их отличия

В схемах подключения асинхронных двигателей используются два принципиально разных типа реактивных элементов. Их часто путают или считают взаимозаменяемыми. Это грубейшая ошибка.

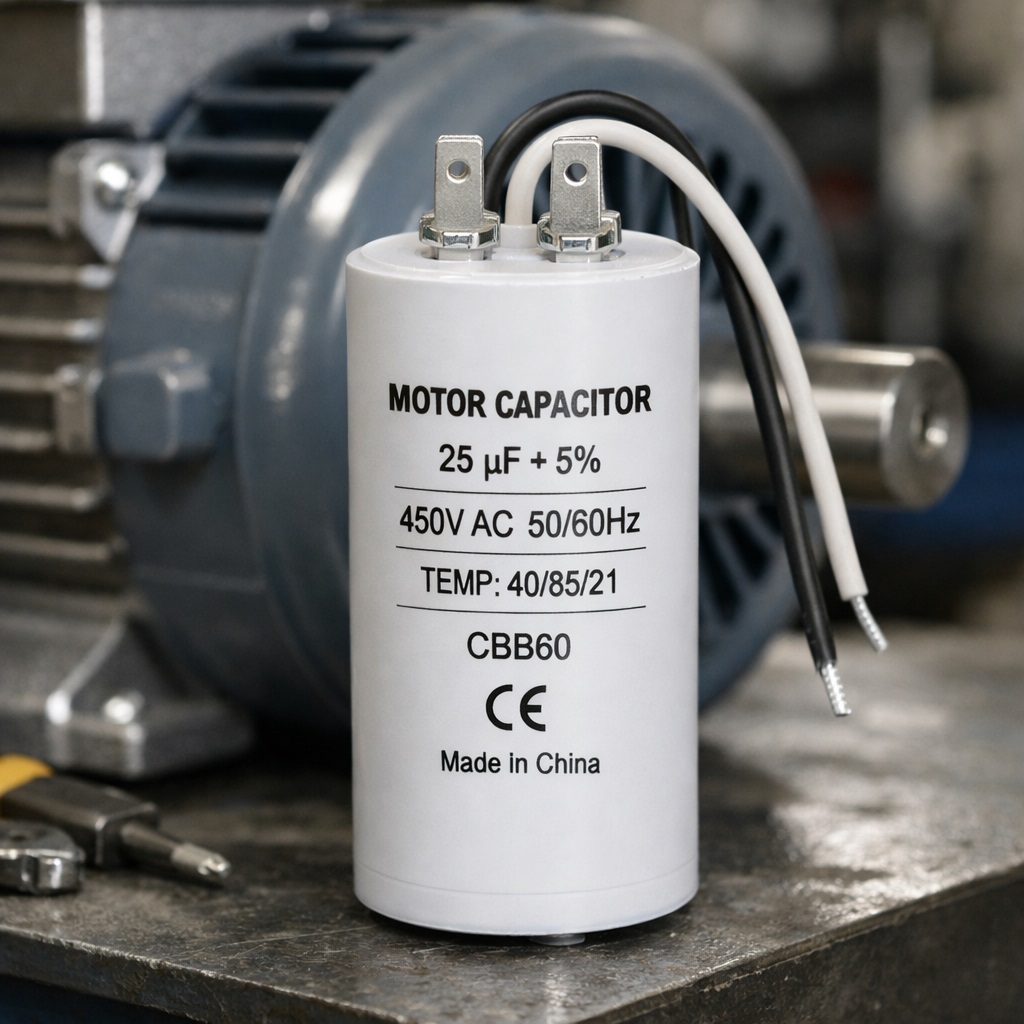

Рабочий (Run Capacitor)

Этот компонент находится в цепи постоянно, пока двигатель включен в сеть. Через него протекает ток все время работы. Следовательно, он должен быть рассчитан на длительную нагрузку.

Характеристики:

• Емкость рабочего конденсатора обычно находится в диапазоне от 2 до 100 мкФ для бытовых двигателей.
• Материал: исключительно неполярные диэлектрики (полипропилен, металлизированная бумага).
• Корпус: чаще всего прямоугольный или овальный, металлический или пластиковый, с клеммами.

Рабочий конденсатор предназначен для непрерывной работы. Его параметры стабильны во времени, он имеет низкий тангенс угла потерь и выдерживает тысячи часов наработки.

Пусковой (Start Capacitor)

Этот компонент работает в кратковременном режиме. Он подключается параллельно рабочему конденсатору только на момент пуска — от 0,1 до 3 секунд. После выхода двигателя на номинальные обороты он отключается центробежным выключателем или реле тока.

Характеристики:

• Емкость пускового конденсатора всегда значительно выше рабочей (в 2–5 раз).
• Конструкция: часто электролитические (полярные), но в специальном неполярном исполнении или два встречно-включенных электролита в одном корпусе.
• Корпус: цилиндрический, черный или серебристый.

Почему их нельзя менять местами? Если поставить пусковой конденсатор вместо рабочего, он очень быстро перегреется, закипит и взорвется. Его диэлектрик (оксидная пленка) не рассчитан на длительное протекание переменного тока. И наоборот: если поставить рабочий конденсатор в цепь пуска, он просто не обеспечит нужного рывка, так как его емкость мала, а внутреннее сопротивление велико для мощного толчка тока.

Конденсатор пусковой и рабочий в сумме дают схему, идеально подходящую для тяжелого пуска (компрессоры, транспортеры, насосы).

Критерии выбора: напряжение, допуски, температурный режим

Когда встает вопрос, как подобрать конденсатор к электродвигателю, смотрят не только на микрофарады. Есть три кита, на которых держится надежность.

Рабочее напряжение

Это самый критичный параметр. Рабочее напряжение конденсатора должно быть не ниже максимального напряжения в сети с учетом запаса. Для сети 220В это означает:

• Минимально допустимое: 250В (но лучше не рисковать).
• Оптимальное: 400В или 450В.
• Для агрессивных условий (частые скачки): 500В и выше.

Почему нельзя брать впритык? В момент пуска, из-за переходных процессов и ЭДС самоиндукции обмоток, на выводах конденсатора возникают кратковременные всплески напряжения, превышающие амплитудное значение синусоиды (310В). Если взять элемент на 300В, пробой неизбежен.

Температурный коэффициент

Для закрытых щитков или работы на улице зимой это важно. Обозначается категорией (например, -25°С до +70°С). Если планируется эксплуатация в неотапливаемом помещении, стоит брать модели с нижним пределом -40°С. На холоде емкость конденсатора может упасть на 20-30%, что приведет к проблемам с запуском.

Допуск по емкости

Все конденсаторы имеют погрешность. Маркировка:

• ±5% (высокоточные, J).
• ±10% (стандарт, K).
• ±20% (самые распространенные, M).

При подборе конденсаторов для двигателя допуск ±20% вполне приемлем. Если номинал «ушел» в минус, это можно компенсировать параллельным подключением дополнительного элемента.

Расчет емкости для трехфазного двигателя 380 на 220 В

Самый популярный запрос в мастерских: расчет конденсатора для электродвигателя 380 на 220. Рассмотрим его максимально подробно.

Исходные данные

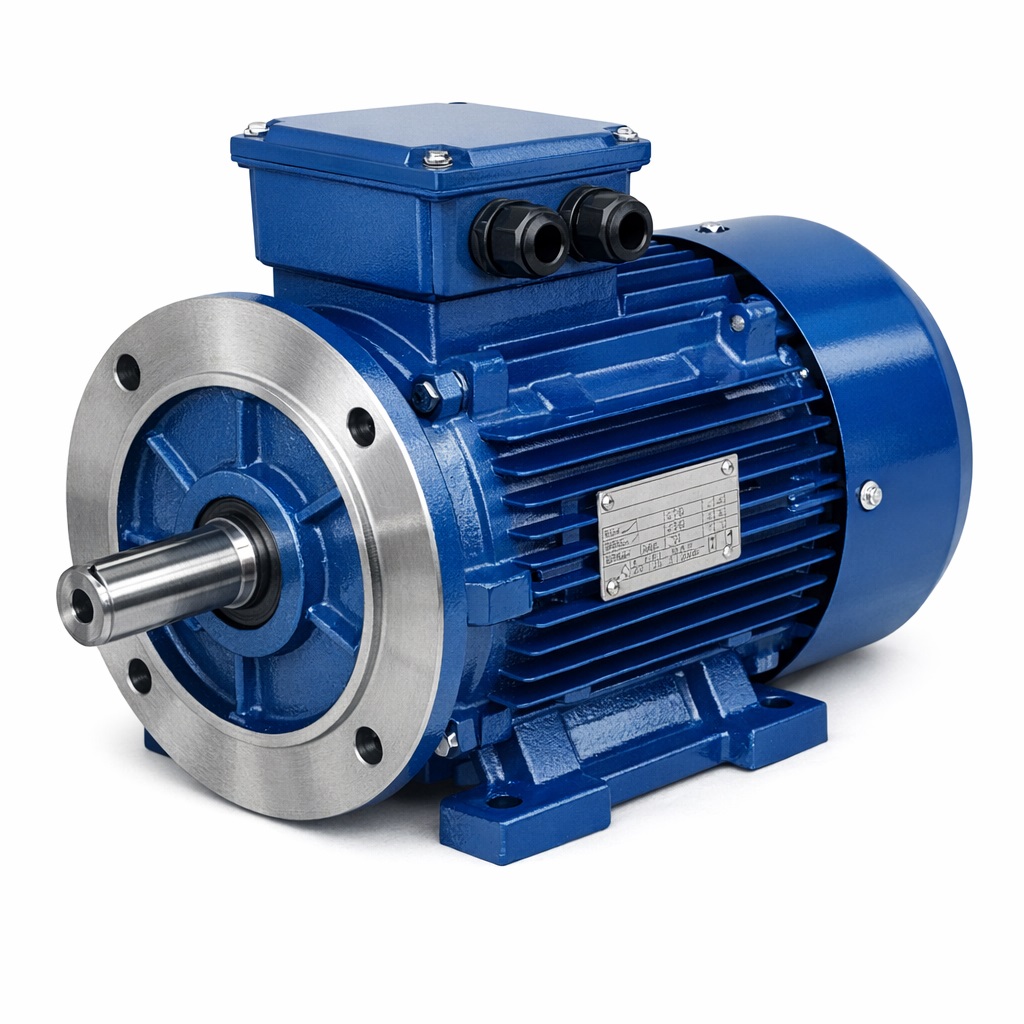

У нас есть трехфазный асинхронник. На шильдике указано:

• Напряжение: 380/220В (звезда/треугольник).
• Ток: например, 2А/3.5А.
• Мощность: 0.75 кВт.

Чтобы включить его в однофазную сеть 220В, обмотки нужно соединить треугольником. Иначе напряжение на каждой обмотке будет всего 127В (при звезде), и двигатель не разовьет и половины мощности.

Формула расчета рабочей емкости

Классическая электротехническая формула:

Cраб = (Iном × 4800) / Uсети

Где:

• Iном — номинальный фазный ток двигателя (берем для схемы треугольник), А.
• Uсети — напряжение сети (220В), В.
• 4800 — эмпирический коэффициент.

Если ток неизвестен, но известна мощность (P, кВт), используется приближенная формула:

Cраб = 66 × P

Где P в кВт, ответ в мкФ.

Пример 1:
Двигатель 1.1 кВт, ток 5А при треугольнике.
Cраб = (5 × 4800) / 220 = 109 мкФ.

Пример 2:
Двигатель 2.2 кВт.
Cраб = 66 × 2.2 = 145 мкФ.

Важно: Это емкость рабочего конденсатора. Если пуск происходит под нагрузкой, к нему параллельно подключают пусковой.

Расчет пускового конденсатора

Тут все зависит от момента сопротивления на валу.

• Легкий пуск (вентилятор, точило): конденсатору добавляется пусковой с емкостью, равной рабочей (коэффициент 1:1, но можно обойтись без пускового вообще).
• Средний пуск (циркулярка, насос): емкость пускового в 1.5–2 раза больше рабочего.
• Тяжелый пуск (компрессор, транспортер, бетономешалка): в 2.5–3 раза больше рабочего.

Пример:
Cраб = 100 мкФ. Для компрессора берем Cпуск = 250–300 мкФ.

Внимание: Пусковой конденсатор работает доли секунды. Его точная емкость не критична. Главное — чтобы он успел «толкнуть» ротор.

Как подобрать конденсатор для однофазного электродвигателя

Однофазные двигатели (конденсаторные) бывают двух видов: с пусковой обмоткой и с рабочим конденсатором. Как действовать в каждом случае?

Двигатели с пусковой обмоткой и центробежным выключателем

У старых стиральных машин, некоторых компрессоров есть дополнительная обмотка, которая включается только на старт через центробежный выключатель. В этой схеме конденсатор пусковой стоит последовательно с пусковой обмоткой. После разгона выключатель размыкает цепь, и конденсатор полностью отключается.

Как подобрать:

• Смотрим на старом конденсаторе номинал (обычно 10–30 мкФ).
• Если он утерян, берем среднее значение 20–25 мкФ на 450В.
• Проверяем ток двигателя в рабочем режиме — он не должен превышать номинальный.

Здесь рабочий конденсатор как таковой отсутствует (в классическом понимании). Есть только пусковой.

Двигатели с рабочим конденсатором (PSC — Permanent Split Capacitor)

Это большинство современных вентиляторов, вытяжек, кондиционеров, насосов. Здесь конденсатор включен постоянно и не отключается.

Как подобрать конденсатор к электродвигателю 220в этого типа:

1. Номинал указан на шильдике двигателя (например, 4 мкФ, 6 мкФ, 8 мкФ).
2. Если шильдик стерт, но известна мощность: для маленьких двигателей (до 100 Вт) берут 2–4 мкФ, для 200–300 Вт — 6–8 мкФ, для 500–800 Вт — 10–12 мкФ.
3. Отклонение от номинала допускается в пределах ±10%. Сильное завышение вызовет перегрев вспомогательной обмотки.

Важно: В PSC-двигателях конденсатор рабочий и пусковой — это один и тот же элемент. Пускового в схеме нет, поэтому для тяжелого пуска такие моторы не предназначены.

Практическая сборка: как набрать нужную емкость

Не всегда в магазине есть конденсатор точного номинала, который вы рассчитаете. Например, вам нужно 115 мкФ, а в наличии только 60 мкФ и 50 мкФ. Что делать?

Параллельное соединение

Это основной способ увеличения емкости конденсаторов.

Правило: При параллельном соединении емкости складываются, рабочее напряжение равно наименьшему из напряжений в цепи (но лучше брать все с одинаковым).

Пример: 60 мкФ (450В) + 50 мкФ (450В) = 110 мкФ (450В). Идеально.

Плюсы:

• Простота.
• Безопасность (при пробое одного, остальные работают).
• Легко добавить или убрать секцию.

Последовательное соединение

Используется редко, только когда нужно получить высоковольтный конденсатор из низковольтных или очень малую емкость.

Правило: Общая емкость = (C1 × C2) / (C1 + C2). Напряжение складывается (если конденсаторы одинаковые).

Пример: Два по 100 мкФ (250В) последовательно = 50 мкФ (500В).

Недостатки:

• Обязательно шунтирование резисторами для выравнивания напряжения.
• При разбросе параметров один из элементов может войти в пробой.

Сборка батареи для мощных двигателей 3–7.5 кВт

Для двигателя 3 кВт нужна емкость рабочего конденсатора около 130–150 мкФ плюс пусковая секция до 400 мкФ. Купить один конденсатор на 400 мкФ 450В сложно и дорого. Разумнее собрать батарею.

Пример сборки:

• Берем 3 конденсатора по 50 мкФ (450В). Соединяем параллельно = 150 мкФ (рабочая группа).
• Берем еще 5 конденсаторов по 50 мкФ (450В). Соединяем параллельно = 250 мкФ (пусковая группа).
• Подключаем пусковую группу параллельно рабочей через кнопку «Пуск» или контактор.

Сколько нужно конденсаторов для запуска 3 фазного двигателя от 220 вольт? В сумме 8 штук по 50 мкФ — это нормальная практика.

Диагностика: как проверить конденсатор мультиметром

Покупка нового конденсатора — не гарантия исправности. Брак, повреждение при транспортировке, естественное старение («усыхание» электролита в пусковых или деградация пленки в рабочих) — все это требует проверки.

Этап 1: Внешний осмотр

Осмотрите корпус. Если конденсатор рабочий имеет вздутый предохранительный клапан (крестообразная насечка), подтеки, сколы — сразу в утиль. Даже если мультиметр показывает норму, доверять такому элементу нельзя.

Этап 2: Проверка на пробой (сопротивление изоляции)

1. Переведите мультиметр в режим измерения сопротивления на максимальный предел (2 МОм или 20 МОм).
2. Разрядите конденсатор, замкнув его выводы металлическим инструментом (обязательно!).
3. Подключите щупы к выводам.
   • Для неполярных (рабочих) конденсаторов: сопротивление должно быть бесконечным (1 на дисплее). Любое конечное значение говорит об утечке или пробое.
   • Для полярных (пусковых электролитических): сопротивление начнет расти от нуля до бесконечности. Если сразу бесконечность — обрыв. Если застыло на малом значении (10–100 кОм) — высох или пробит.

Этап 3: Измерение емкости

Самый надежный способ. Нужен мультиметр с функцией измерения емкости (Cx).

1. Выберите режим «CX» или значок конденсатора.
2. Вставьте выводы в соответствующие гнезда (обычно отдельные разъемы).
3. Снимите показания.

Допустимые отклонения:

• Для рабочих (пленочных): ±10–20% от номинала.
• Для пусковых (электролитических): допускается отклонение +30/-10%. Если емкость упала на 30% и более, двигатель может плохо запускаться.

Как проверить конденсатор мультиметром на работоспособность пускового, если нет функции измерения емкости? Косвенный метод: зарядить его от источника постоянного тока (батарейки «Крона») и измерить напряжение через 5–10 секунд. Если напряжение держится и медленно падает — жив. Если сразу упало до нуля — пробит.

Этап 4: Проверка под нагрузкой (в схеме)

Бывает, что на холостом ходу мультиметр показывает идеальную емкость, а под нагрузкой двигатель не запускается. Причина — рост внутреннего сопротивления (ESR). У старых конденсаторов диэлектрик деградирует, и при резком броске тока напряжение проседает.

Как проверить пусковой конденсатор мультиметром на работоспособность на электромоторе? Включите двигатель. Если он запускается медленно, гудит, а конденсатор теплый — он неисправен, даже если его емкость в норме.

Типичные ошибки при выборе и подключении

Опираясь на многолетний опыт ремонта, можно выделить топ-5 ошибок, которые совершают даже специалисты.

Ошибка 1: Использование электролитических конденсаторов в качестве рабочих

Самая фатальная ошибка. Желая сэкономить, ставят электролиты (полярные) напрямую в сеть 220В. Результат: нагрев, вскипание электролита, взрыв. Едкая щелочь разлетается по всему щитку, замыкает контакты, вызывает коррозию. Категорически запрещено.

Ошибка 2: Ориентация только на мощность без учета тока

Формула «7 мкФ на 100 Вт» работает только для двигателей определенной серии. У современных двигателей с высоким КПД ток может быть меньше, и такая формула даст завышенную емкость. Лучше считать по току или хотя бы по формуле 66×P (кВт).

Ошибка 3: Неправильное соединение обмоток (звезда вместо треугольника)

При подключении трехфазного двигателя 380/220 к сети 220В обмотки обязательно должны быть соединены треугольником. Если оставить звезду, напряжение на каждой обмотке будет 127В, магнитный поток упадет, и для компенсации емкость рабочего конденсатора придется увеличивать вдвое, что приведет к перегреву.

Ошибка 4: Игнорирование разрядных резисторов

Конденсаторы способны держать заряд месяцами. Если случайно коснуться выводов мощного пускового конденсатора, разряд будет болезненным и опасным для людей со слабой сердечно-сосудистой системой. Параллельно каждому рабочему конденсатору рекомендуется ставить резистор 1 МОм 0.5 Вт для автоматического разряда.

Ошибка 5: Использование конденсаторов с недостаточным напряжением

Даже если емкость идеальна, а напряжение написано 250V AC — для сети 220V это неприменимо. Пиковое напряжение 310В + скачки до 340В. Такой элемент прослужит максимум неделю.

Альтернативные методы подбора

Если под рукой нет паспорта двигателя, а шильдик стерт, но есть возможность подать питание и измерить параметры, можно обойтись без расчетов.

Метод подбора по току

1. Соберите схему с рабочим конденсатором заведомо небольшой емкости.
2. Включите двигатель без нагрузки.
3. Токоизмерительными клещами измерьте ток в одной из обмоток.
4. Добавляйте параллельно дополнительные секции, пока ток не достигнет номинального значения (указанного на шильдике или вычисленного по мощности).
5. Прекратите добавление. Полученная суммарная емкость и есть искомая.

Этот метод считается наиболее точным, так как учитывает реальные параметры конкретного экземпляра двигателя.

Метод подбора для неизвестного однофазного двигателя

Если двигатель однофазный, но нет никакой информации:

1. Подключите основную обмотку напрямую к сети.
2. В цепь вспомогательной обмотки поставьте переменный резистор (потенциометр) 50–100 Ом и последовательно с ним конденсатор примерно 10 мкФ.
3. Вращая ручку резистора и меняя конденсатор, добейтесь уверенного пуска.
4. После пуска измерьте получившуюся емкость — это искомый номинал.

Современные альтернативы: частотные преобразователи

Стоит ли игра свеч? Если двигатель мощный (свыше 2.2 кВт) и предполагается частая работа, лучше рассмотреть покупку частотного преобразователя 220В на выходе.

Плюсы:

• Плавный пуск, отсутствие бросков тока.
• Регулировка оборотов.
• Отсутствие громоздких конденсаторных батарей.
• Полная защита двигателя (тепловая, токовая).

Минусы:

• Цена (частотник стоит как 50 конденсаторов).
• Сложность настройки.

Для разового включения (например, наждак в гараже) конденсаторное подключение оптимально. Для промышленного использования — только частотник.

Практические кейсы из ремонта

Кейс 1: Компрессор 2.2 кВт

Жалоба: не запускается, гудит, срабатывает автомат.

Диагностика: Пусковой конденсатор 300 мкФ имел реальную емкость 120 мкФ (высох).

Решение: замена пускового. Запуск восстановлен.

Кейс 2: Вентилятор 0.75 кВт

Жалоба: греется корпус, запах изоляции.

Диагностика: Рабочий конденсатор 16 мкФ заменен ранее на 25 мкФ.

Решение: установка конденсатора 16 мкФ. Нагрев прекратился.

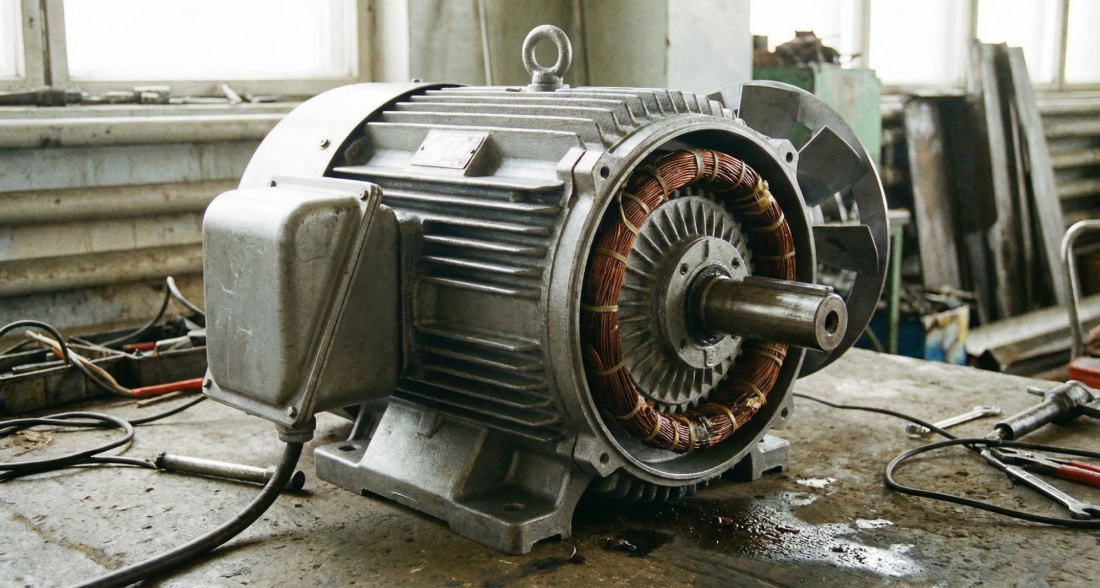

Кейс 3: Трехфазный двигатель 1.5 кВт на циркулярке

Жалоба: пилит вяло, даже на холостом ходу не добирает обороты.

Диагностика: Собрана схема звездой, а не треугольником.

Решение: Переключение на треугольник и пересчет емкости рабочего конденсатора с 40 мкФ на 80 мкФ. Пиломатериал полетел.

Безопасность и эксплуатация

Никогда не забывайте о технике безопасности. Работы по замене и подбору конденсаторов должны проводиться при полностью снятом напряжении.

1. Разрядка. Даже после отключения от сети конденсаторы сохраняют заряд. Всегда разряжайте их через лампу накаливания 220В 60–100 Вт или резистор 1 кОм 5 Вт. Короткое замыкание выводов мощного конденсатора вызывает искру и эрозию контактов.
2. Изоляция. Используйте качественные клеммники, избегайте скруток. Вибрация двигателя ослабляет соединения.
3. Вентиляция. Конденсаторные батареи греются. Не монтируйте их в герметичные глухие короба. Обеспечьте конвекцию.
4. Защита. Устанавливайте автоматический выключатель с номиналом, соответствующим току двигателя, и с характеристикой «C» (для пусковых токов).

Заключение и итоговый алгоритм

Подведем черту. Вопрос, как подобрать конденсатор к электродвигателю, решается последовательным выполнением шагов:

1. Идентифицируйте двигатель. Трехфазный или однофазный? Есть ли центробежный выключатель? Нужен ли пусковой?
2. Определите схему. Для трехфазного — только треугольник в сеть 220В. Для однофазного — по шильдику.
3. Рассчитайте емкость. Используйте формулу по току или мощности.
4. Выберите тип. Полипропилен (CBB-60, CBB-65, K78-17) для рабочих. Специальные пусковые или электролиты в неполярном включении (только для кратковременного режима) для пусковых.
5. Подберите напряжение. Минимум 300В, оптимально 400–450В.
6. Наберите номинал. Параллельным соединением, если нет готового.
7. Проверьте. Мультиметром — емкость и отсутствие пробоя.
8. Установите. Обеспечьте разрядный резистор и хороший контакт.

Следуя этим рекомендациям, вы обеспечите своему инструменту, станку или насосу долгую и стабильную работу. Помните: правильный рабочий конденсатор — это невидимый герой, который каждый день создает вращающий момент, оставаясь холодным и незаметным. Отнеситесь к его выбору с должным вниманием, и он отплатит вам годами безупречной службы.
