Измерение изоляции электродвигателя
Содержание
- Что такое изоляция электродвигателя и зачем ее измерять
- Нормативные требования к сопротивлению изоляции
- Приборы для измерения изоляции электродвигателя
- Подготовка двигателя к проверке изоляции
- Методика измерения сопротивления изоляции
- Измерение коэффициента абсорбции изоляции
- Типичные неисправности, выявляемые измерением изоляции
- Как повысить сопротивление изоляции
- Периодичность проверок и рекомендации по обслуживанию
- Выводы
Электродвигатели являются сердцем любого промышленного производства, и их внезапный выход из строя грозит дорогостоящими простоями. Наиболее уязвимым местом любой электрической машины считается изоляция обмоток, которая в процессе эксплуатации подвергается тепловому, механическому и электрическому воздействию. Согласно данным технической статистики, значительная доля аварийных отказов происходит именно из-за пробоя изоляционного материала или резкого снижения его сопротивления. Именно поэтому измерение изоляции электродвигателя — это не просто формальная процедура, а ключевой элемент системы планово-предупредительных ремонтов, позволяющий диагностировать дефекты на ранней стадии и предотвращать аварии.
В данной статье мы подробно разберем, как правильно проводить диагностику, какие нормы регламентированы ГОСТами, а также рассмотрим типичные неисправности, выявляемые в ходе проверок.
Что такое изоляция электродвигателя и зачем ее измерять
Изоляция в электродвигателе выполняет функцию барьера, предотвращающего прохождение электрического тока по нежелательным путям. Она отделяет токоведущие части обмоток друг от друга (межвитковая и междуфазная изоляция) и от металлического корпуса (корпусная изоляция). От состояния этого барьера напрямую зависит надежность и безопасность работы оборудования.
Роль изоляции в работе двигателя
Основная задача изоляционного слоя — обеспечивать строго заданное направление электрического тока по виткам обмоток. Качественная изоляция гарантирует, что весь поток энергии преобразуется в механическое вращение ротора, а не утекает на корпус оборудования или на соседние фазы. Пока сопротивление велико, система работает штатно. Однако под воздействием различных факторов защитные свойства материала снижаются, что ведет к появлению токов утечки.
Причины деградации изоляционных материалов
Процесс старения неизбежен, но его скорость зависит от условий эксплуатации. К основным разрушающим факторам относятся:
- Температурные воздействия: Перегрев двигателя приводит к тепловому расширению меди и лакового покрытия. Разница в коэффициентах расширения вызывает микротрещины, в которые затем попадает влага.
- Механические нагрузки: Вибрация во время работы постепенно истирает изоляционный слой в местах выхода обмотки из пазов статора.
- Загрязнения: Масло, пыль, грязь и химически активные вещества, оседая на обмотках, создают токопроводящие мостики.
- Влажность: Это один из главных врагов. Вода резко снижает поверхностное сопротивление и является катализатором электрохимических процессов.
Последствия низкого сопротивления изоляции
Если вовремя не провести проверку, последствия могут быть катастрофическими.
- Короткое замыкание: пробой изоляции между фазами или на корпус вызывает аварийное отключение автоматов защиты и может привести к пожару.
- Выход из строя преобразователя частоты: токи утечки негативно влияют на работу дорогостоящей управляющей электроники.
- Поражение персонала: оголение корпуса под напряжением смертельно опасно для человека.
Нормативные требования к сопротивлению изоляции
В Российской Федерации требования к изоляции электроустановок регламентируются «Правилами технической эксплуатации электроустановок потребителей» (ПТЭЭП) и «Правилами устройства электроустановок» (ПУЭ). Согласно этим документам, сопротивление изоляции должно соответствовать определенным критериям.
Минимально допустимые значения по ГОСТ
Для большинства электродвигателей переменного тока действует простое правило: сопротивление изоляции считается допустимым, если его величина составляет не менее 0,5 МОм для низковольтных машин (до 1000 В) при холодном состоянии. Однако это крайне низкий порог, и на практике для двигателей, находящихся в эксплуатации, стремятся к значениям в 1 МОм и выше.
ГОСТ также устанавливает более строгие нормы в зависимости от температуры. Например, при нагреве обмоток до 60 °С допускается снижение границы до 0,5 МОм. Для высоковольтных машин нормы рассчитываются пропорционально: не ниже 1 МОм на 1 кВ рабочего напряжения, но не менее 0,5 МОм для конкретного узла.
Требования для низковольтных и высоковольтных двигателей
Подход к диагностике отличается в зависимости от класса напряжения.
- Двигатели до 1000 В (380 В, 220 В): Основной критерий — абсолютное значение сопротивления (минимум 0,5 МОм). Измерения проводятся мегаомметром на 500 В или 1000 В.
- Двигатели выше 1000 В (3 кВ, 6 кВ, 10 кВ): Здесь одного значения недостаточно. Оценка производится с учетом коэффициента абсорбции и сравнения с заводскими данными. Нормы зависят от типа изоляции (термореактивная или микалентная) и мощности.
Коэффициент абсорбции (Ка) и его нормы
Коэффициент абсорбции — это показатель увлажненности изоляции.
- Ка ≥ 1,2 – 1,3: Изоляция сухая, находится в удовлетворительном состоянии.
- Ка < 1,2: Изоляция увлажнена. Ток абсорбции затухает медленно, что свидетельствует о наличии воды, и двигатель требует сушки перед включением.
Приборы для измерения изоляции электродвигателя

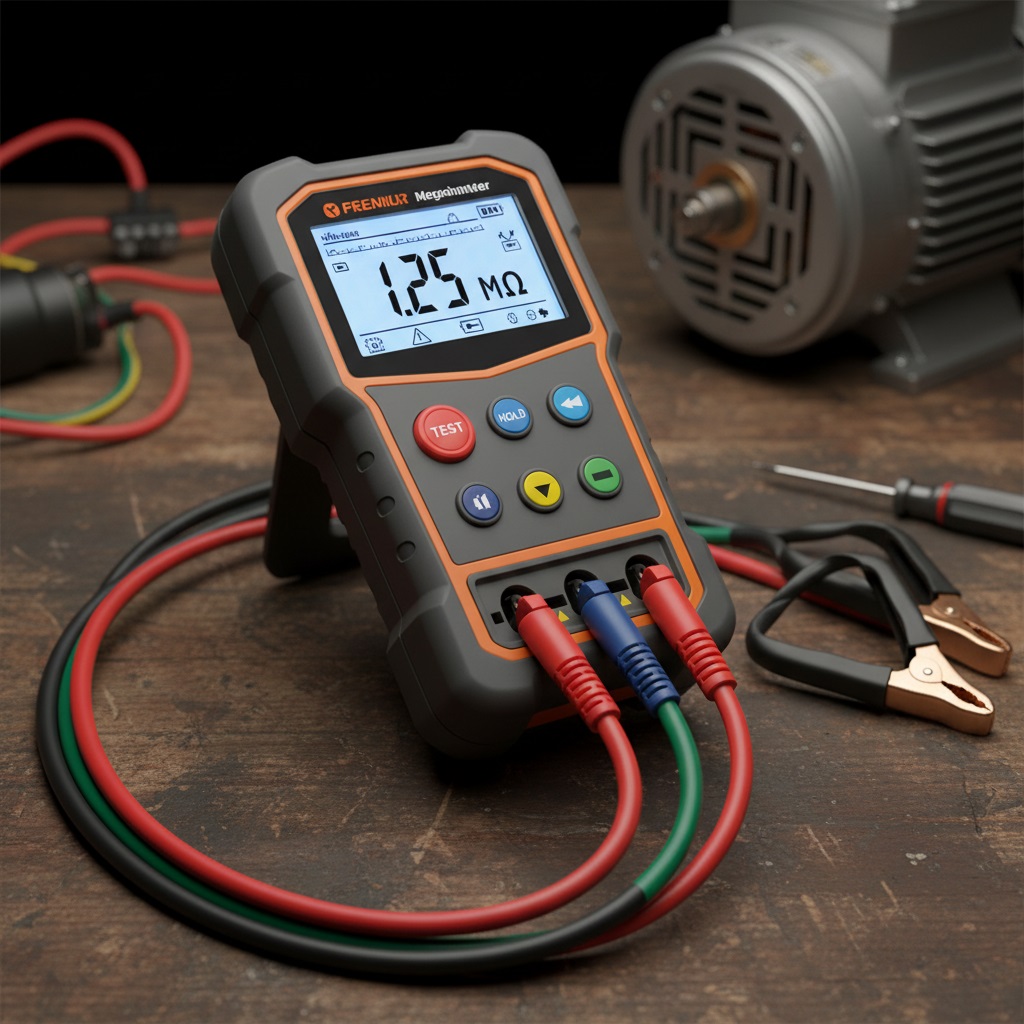

Основным инструментом для диагностики служит мегаомметр. Это прибор, который генерирует высокое стабилизированное напряжение и измеряет возникающий ток утечки.
Мегаомметр — основные параметры
Современные мегаомметры значительно удобнее устаревших стрелочных моделей. Они позволяют не только фиксировать сопротивление, но и автоматически вычислять коэффициент абсорбции (DAR) и поляризации (PI).
Ключевые параметры при выборе прибора:
- Диапазон измерений (до десятков ГОм).
- Выходное испытательное напряжение.
- Возможность автоматического расчета коэффициентов.
Испытательные напряжения: 500В, 1000В, 2500В
Выбор напряжения зависит от номинала проверяемого оборудования:
- 500 Вольт: применяется для двигателей с номинальным напряжением до 500 В (чаще для цепей управления, низковольтных маломощных двигателей).
- 1000 Вольт: стандарт для проверки большинства промышленных двигателей на напряжение 380 В. Согласно ПТЭЭП, для двигателей до 1000 В используется мегаомметр именно на 1000 В.
- 2500 Вольт: применяется для высоковольтных двигателей (выше 1000 В), а также для контроля коэффициента абсорбции мощных машин.
Требования к прибору и подготовка к измерению
Важно помнить, что мегаомметр относится к средствам повышенной опасности. Перед началом работ необходимо:
- Убедиться в исправности прибора и наличии свидетельства о поверке.
- Использовать только изолированные провода с высоким сопротивлением (экранированные, если требуется).
- Проверить целостность измерительных щупов.
Для вас подарок! В свободном доступе до конца месяца
Получите подборку профессиональных материалов
Узнайте, как избежать ошибок и сделать правильный выбор для эффективной работы — все рекомендации в одном месте
Как подобрать светофорное оборудование
Установка и обслуживание светофорного оборудования
Как подобрать частотный преобразователь
Как правильно подобрать электродвигатель
Уже скачали 348 раз
Подготовка двигателя к проверке изоляции
Правильная подготовка — залог достоверного результата и безопасности персонала.
Отключение и разрядка
Первое и главное правило: двигатель должен быть полностью отключен от сети (автоматические выключатели отключены, пускатели обесточены). Снимать напряжение нужно видимым разрывом. После отключения, особенно у высоковольтных машин, на обмотках может сохраняться остаточный емкостной заряд. Поэтому перед подключением прибора необходимо закоротить и заземлить выводы обмоток на корпус для снятия заряда.
Осмотр обмоток и клеммной коробки
Прежде чем браться за мегаомметр, следует провести визуальный осмотр. Грязь, пыль, масло или влага внутри клеммной коробки — частая причина заниженных показаний. Иногда проблема решается не заменой обмоток, а простой протиркой изоляторов. Также проверяется целостность соединений и отсутствие следов перегрева.
Проверка температуры и влажности
Температура и влажность окружающей среды критически влияют на результат. Холодная обмотка может показать хороший результат, но при нагреве сопротивление упадет. Желательно проводить замеры при температуре изоляции от +10 °С до +30 °С. Если двигатель только что отработал, ему нужно дать остыть до температуры окружающей среды, чтобы исключить конденсацию влаги из теплого воздуха на холодных обмотках.
Методика измерения сопротивления изоляции
Процедура измерения требует внимательности и соблюдения последовательности действий. Мы рассмотрим классический метод для трехфазного асинхронного двигателя.
Порядок проведения измерений по фазам
Существует три основных теста, которые необходимо выполнить:
- Изоляция относительно корпуса: все выводы обмоток (U, V, W) соединяются вместе. Один щуп мегаомметра подключается к этому пучку, второй — к зачищенному месту на корпусе (точке заземления). Показания фиксируются.
- Между обмотками: соединение фаз разбирается. Измерения проводятся попарно: U-V, U-W, V-W.
- Целостность цепей: хотя это не совсем проверка изоляции, мультиметром проверяется активное сопротивление обмоток для выявления обрыва или сильного дисбаланса.
Как избежать ошибок при измерениях
Распространенные ошибки при работе с мегаомметром:
- Влияние поверхностных токов: при высокой влажности ток может утекать по поверхности загрязненного изолятора выводов. Для исключения погрешности используют экранные клеммы мегаомметра («экран»), которые подключают к изолятору, отводя паразитный ток мимо измерительного механизма.
- Неполное отключение электроники: если к двигателю подключены преобразователи частоты или устройства плавного пуска, их необходимо отключать, так как они могут быть повреждены высоким испытательным напряжением.
Продолжительность замера и интерпретация результатов
Стандартная продолжительность приложения напряжения — 60 секунд. В течение этого времени нужно наблюдать за показаниями. У сухой изоляции сопротивление будет неуклонно расти. Если сопротивление быстро установилось на некотором уровне и перестало расти (или падает), это указывает на наличие токопроводящих путей (грязь, влага). Результаты заносятся в протокол.
Измерение коэффициента абсорбции изоляции
Как уже упоминалось, измерение коэффициента абсорбции необходимо для оценки степени увлажнения.
Метод «60 сек / 15 сек»
Методика проста: при включении мегаомметра запускается секундомер. На 15-й секунде фиксируется первое значение (R15), на 60-й секунде — второе (R60). Если прибор не вычисляет коэффициент автоматически, расчет производится вручную по формуле Ка = R60 / R15.
Нормальные и аварийные значения Ка
Для машин с классом нагревостойкости изоляции выше B нормальным считается коэффициент более 1,3. Значение в диапазоне от 1,0 до 1,2 говорит о необходимости сушки обмоток. Если коэффициент близок к 1 или меньше, изоляция критически увлажнена, и включать такой двигатель в сеть запрещено.
Применимость для двигателей разной мощности
Хотя в ПУЭ измерение Ка жестко регламентировано для машин мощностью от 1 до 5 МВт и выше, на практике этот метод полезен для любых двигателей, работающих в условиях высокой влажности. Для маломощных двигателей 380 В этот тест также дает информацию о наличии конденсата.
Типичные неисправности, выявляемые измерением изоляции
Регулярные замеры позволяют выявить не только уже случившийся пробой, но и надвигающиеся проблемы.
Влажность и загрязнение обмоток
Самый частый диагноз при низком сопротивлении. Как правило, если двигатель «сырой», помогает сушка. Загрязнение электропроводной пылью также дает низкие показания, но здесь требуется очистка.
Межвитковые замыкания на ранней стадии
Обнаружить межвитковое замыкание обычным мегаомметром сложно, так как между витками одной фазы напряжение не прикладывается. Однако косвенным признаком может служить сильная асимметрия сопротивлений обмоток, измеренных обычным омметром. Для точной диагностики межвитковых дефектов требуются более специализированные приборы (например, MIC-омметры или импульсные дефектоскопы).
Повреждение лака и старение изоляции
Старение проявляется в снижении сопротивления при нагреве и ухудшении механических свойств. Лаковое покрытие становится хрупким и осыпается. В результатах испытаний это выглядит как нестабильные показания и сильная зависимость от температуры.
Как повысить сопротивление изоляции
Если в ходе проверки выяснилось, что сопротивление ниже нормы, не всегда нужно спешить с утилизацией двигателя. Во многих случаях работоспособность можно восстановить.
Сушка обмоток
Самый распространенный метод борьбы с увлажнением. Сушка может производиться несколькими способами:
- Конвекционная (в печи): двигатель разбирают и помещают в сушильный шкаф при температуре около 80-100 °С.
- Индукционная: на статор наматывают временную обмотку, создающую переменное магнитное поле, нагревающее магнитопровод и обмотки изнутри.
- Токовая: обмотки запитывают пониженным напряжением (постоянным или переменным), вызывая их нагрев проходящим током.
Очистка и восстановление лакового покрытия
Если загрязнение вызвано маслом или грязью, обмотки промывают специальными составами (бензин «Калоша», уайт-спирит, специальные очистители для электроники), после чего сушат и покрывают изоляционным лаком с последующей полимеризацией. Эта процедура восстанавливает поверхностное сопротивление.
Рекомендации по эксплуатации и хранению
Лучший способ поддерживать высокое сопротивление — соблюдать условия хранения. Двигатели должны храниться в сухих отапливаемых помещениях. При установке на улице обязателен надежный кожух, защищающий от осадков. В условиях сырых цехов рекомендуется проводить профилактический прогрев обмоток низким напряжением даже в период простоя оборудования.
Периодичность проверок и рекомендации по обслуживанию
Чтобы не доводить до аварийных остановок, необходимо соблюдать регламент технического обслуживания.
Регламент для промышленных электродвигателей
Согласно ПТЭЭП, проверка сопротивления изоляции электродвигателей входит в объем текущих и капитальных ремонтов. Периодичность устанавливается системой ППР (планово-предупредительных ремонтов) предприятия. В общем случае:
- Для двигателей напряжением до 1000 В — не реже 1 раза в 3 года, если иное не оговорено местными инструкциями.
- Для двигателей напряжением выше 1000 В — в сроки, установленные графиком испытаний, как правило, при капитальных ремонтах.
- После каждого ремонта — обязательно.
Контроль изоляции после длительного простоя
Особое внимание следует уделять проверке оборудования после длительного простоя (например, после летних отпусков или зимней консервации). Резкая смена температур приводит к выпадению конденсата. Перед запуском механизма после простоя более 1-2 месяцев процедура измерения обязательна.
Ведение журнала измерений
Все результаты замеров должны заноситься в журнал или протокол испытаний электрооборудования. В документе фиксируется дата, температура, влажность, параметры мегаомметра (напряжение), измеренные значения по каждой фазе и относительно корпуса, а также коэффициент абсорбции. Наличие динамики (например, плавное снижение сопротивления от года к году) позволяет планировать вывод оборудования в ремонт, не дожидаясь аварии.
Выводы
Измерение изоляции электродвигателя — это жизненно важная процедура, от которой зависит безаварийная работа оборудования и безопасность персонала.
- Зачем измерять: диагностика позволяет выявить увлажнение, старение и загрязнение обмоток до того, как они приведут к короткому замыканию.
- Какие нормы: для двигателей 380 В минимальный порог — 0,5 МОм, рабочее значение — от 1 МОм и выше. Для высоковольтных машин дополнительно оценивается коэффициент абсорбции (норма > 1,2-1,3).
- Как проводить проверку: работы выполняются мегаомметром (500В, 1000В или 2500В) при полном снятии напряжения, чистых клеммах и с обязательным учетом температуры. Ключевой момент — измерение не только между обмотками и корпусом, но и между фазами, а также вычисление Ка.
- Что дает диагностика: правильный анализ результатов помогает вовремя провести сушку, очистку или мелкий ремонт, предотвращая дорогостоящие внеплановые простои производства и продлевая срок службы дорогостоящего оборудования.
