Чем частотный преобразователь отличается от плавного пуска

Содержание

• Преобразователи частоты: интеллект и энергия под контролем
  • Принцип работы
  • Конструкция преобразователей частоты
  • Назначение преобразователей частоты
• Устройства плавного пуска: защита без компромиссов скорости
  • Конструкция устройств плавного пуска
  • Назначение устройств плавного пуска
• Ключевые отличия: частотник или софтстартер?
• Рекомендации по выбору: что купить?
• Преимущества и ограничения каждого устройства
• Назначение устройств: в каких задачах применяют ЧП и УПП

При проектировании систем промышленной автоматизации и модернизации электрооборудования инженеры часто сталкиваются с дилеммой: что выбрать для управления двигателем — современный частотный преобразователь или классическое устройство плавного пуска?

Оба аппарата решают задачу запуска электродвигателя, однако подходы к этому процессу кардинально разнятся. Чтобы понять, чем отличается частотный преобразователь от устройства плавного пуска, необходимо углубиться в физику процессов, конструктивные особенности и конечные цели использования этих приборов. Главное отличие кроется в функционале: УПП обеспечивает только корректный разгон и торможение, в то время как возможности преобразователя гораздо шире и включают в себя точное регулирование параметров сети.

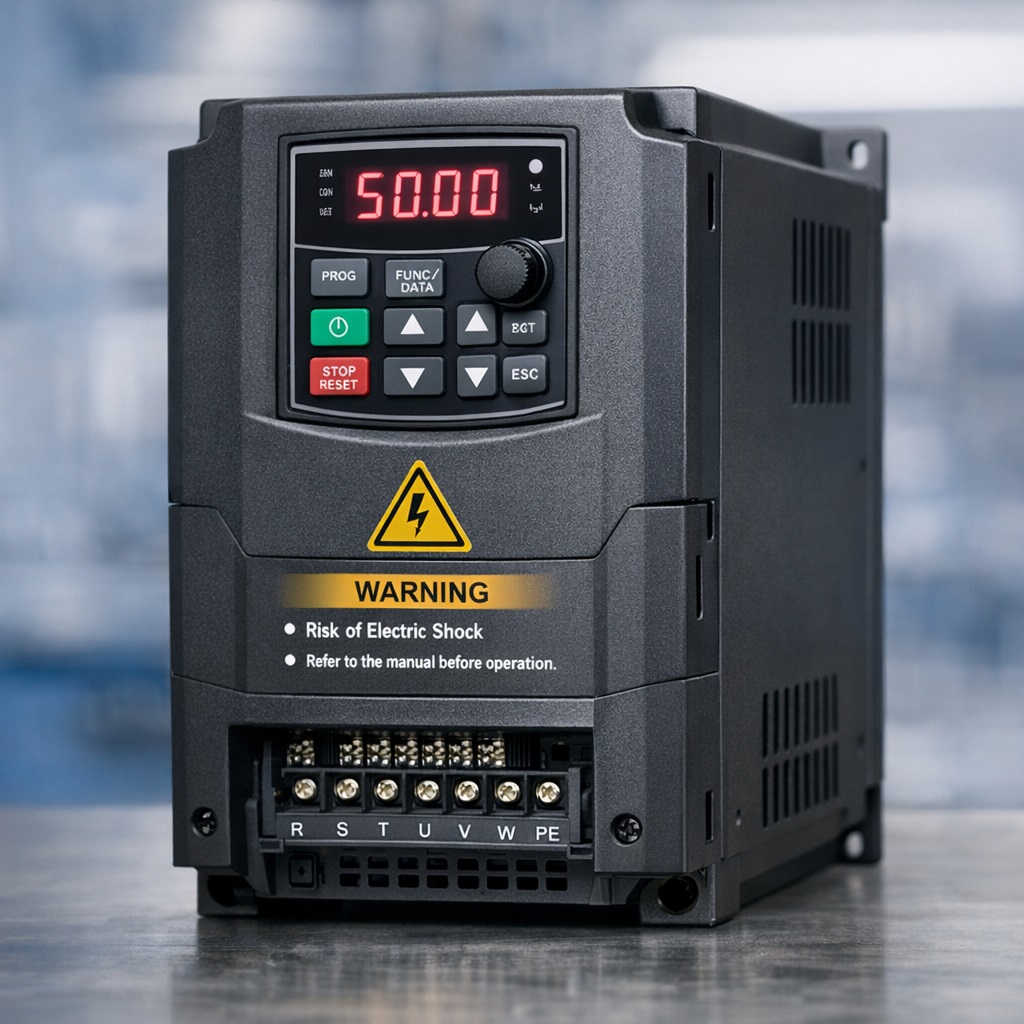

Преобразователи частоты: интеллект и энергия под контролем

Частотный преобразователь — это высокотехнологичное электронное устройство, предназначенное для изменения частоты напряжения, подаваемого на электродвигатель. Изменяя частоту, можно плавно регулировать скорость вращения вала. Однако этим функционал не ограничивается: современные модели преобразователей частоты способны полностью контролировать момент на валу, обеспечивать высокую точность позиционирования и интегрироваться в комплексные системы автоматизации.

Принцип работы

Принцип работы любого современного частотника базируется на двойном преобразовании энергии. Переменный ток сети сначала выпрямляется, превращаясь в постоянный, проходит через фильтр, сглаживающий пульсации, а затем с помощью инвертора снова преобразуется в переменный, но уже с заданными параметрами частоты и амплитуды. Именно эта технология позволяет плавно разгонять мотор до номинальных оборотов, даже если требуется всего 10% от максимальной скорости.

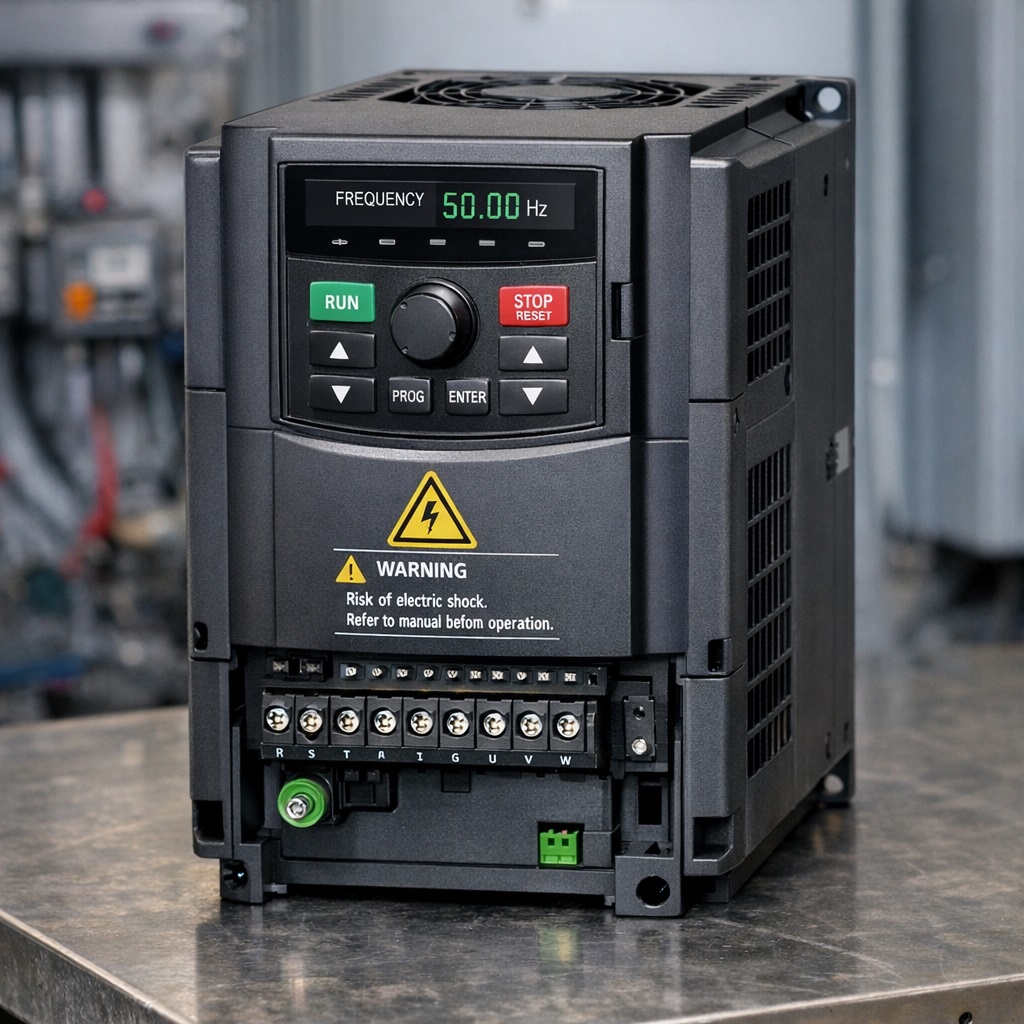

Конструкция преобразователей частоты

Конструктивно частотный преобразователь состоит из мощного выпрямителя, конденсаторной батареи и IGBT-транзисторов (инвертора). Важным элементом является система охлаждения — как правило, это принудительный обдув с помощью вентиляторов, так как полупроводники выделяют значительное количество тепла при работе. Современные модели оснащены сложными платами векторного управления, которые без обратной связи от энкодера способны удерживать момент на валу даже на нулевой скорости.

Назначение преобразователей частоты

Основное назначение этих устройств — не просто запуск, а полное управление технологическим процессом. Там, где необходимо менять производительность насоса, скорость конвейера или вращение центрифуги, используется частотник. Он позволяет экономить электроэнергию за счет оптимизации работы приводов: например, снижение скорости вентилятора на 20% дает почти 50% экономии. Без преобразователя невозможна работа точных металлообрабатывающих станков и лифтового оборудования.

Устройства плавного пуска: защита без компромиссов скорости

Устройства плавного пуска (или софтстартеры) — это аппараты, предназначенные для ограничения пусковых токов и снижения механических ударов в момент старта электродвигателя. В отличие от частотников, они не меняют частоту вращения поля, а лишь регулируют напряжение, подаваемое на обмотки в момент пуска. Многие инженеры, путая эти два класса оборудования, ищут в поисковиках «частотный пускатель», хотя технически верным термином является именно преобразователь или софтстартер.

Конструкция устройств плавного пуска

В основе конструкции устройств плавного пуска лежат встречно-параллельно включенные тиристоры. На время пуска они ограничивают напряжение, плавно повышая его от нуля до номинала. Как только двигатель выходит на рабочую скорость, тиристоры шунтируются (закорачиваются) байпасным контактором. Это позволяет избежать потерь энергии на нагрев полупроводников в установившемся режиме. УПП намного проще по схемотехнике, чем частотник, что обуславливает его высокую надежность и низкую стоимость в сегменте больших мощностей.

Назначение устройств плавного пуска

Истинное назначение устройств заключается в продлении ресурса оборудования. Огромные пусковые токи, превышающие номинал в 5-7 раз, разрушают изоляцию обмоток и сжигают контакты пускателей. Софтстартер решает эту проблему, удерживая ток на уровне 2-3 кратного значения. Плавные пуски незаменимы для мощных конвейерных лент, дробилок и мешалок, где рывок при прямом пуске может привести к поломке механики. Однако важно понимать: устройства плавного пуска не предназначены для торможения или реверса (хотя некоторые модели могут реализовать торможение постоянным током).

Ключевые отличия: частотник или софтстартер?

Вопрос «чем отличается плавный пуск от частотного преобразователя» является одним из самых частых на технических форумах. Устройство плавного пуска и частотный преобразователь имеют отличия как в аппаратной части, так и в алгоритмах работы.

Основные различия:

• Функционал: Частотный преобразователь управляет скоростью на всем диапазоне (0–100%). УПП управляет только процессом разгона и торможения.
• Регулирование скорости: Частотник обеспечивает точное регулирование скорости с поддержанием момента. Софтстартер всегда выводит мотор на номинальные 100% оборотов.
• Стоимость: Для двигателей малой и средней мощности частотник дороже. Для высоковольтных двигателей ситуация может меняться, но софтстартеры традиционно дешевле.
• Энергосбережение: Экономия при использовании УПП достигается только за счет ограничения провалов напряжения в сети и отсутствия штрафов за реактивную мощность (некоторые модели обеспечивают компенсацию реактивной мощности). Частотный преобразователь экономит энергию пропорционально кубу снижения скорости.
• Гармоники: Частотник генерирует высшие гармоники в сеть. Устройства плавного пуска в момент работы на тиристорах также искажают синусоиду, но после выхода на байпас сеть работает с идеальным двигателем без искажений.

Рекомендации по выбору: что купить?

Выбор между ЧП и УПП должен основываться исключительно на технологической задаче. Нельзя ответить на вопрос «чем отличается устройство плавного пуска от частотного преобразователя» и не дать четких критериев выбора. Вот алгоритм, который поможет принять верное решение.

1. Требуется ли изменение скорости в процессе работы?

   Если да (например, дозатор должен работать то быстрее, то медленнее) — выбирайте частотный преобразователь. Если скорость всегда одна — рассматривайте устройства плавного пуска.

2. Мощность двигателя и бюджет?

   Для двигателей до 15–22 кВт разница в цене между частотником и софтстартером не так велика, чтобы отказываться от продвинутого функционала. Начиная с 110 кВт и выше, разница становится существенной, и УПП часто не имеет альтернатив.

3. Условия окружающей среды?

   Обратите внимание на систему охлаждения. Частотные преобразователи очень чувствительны к перегреву и запыленности. Устройства плавного пуска в байпасном режиме вообще не греются, что делает их идеальным выбором для агрессивных сред (цементные заводы, зернохранилища).

4. Необходимость реверса и динамического торможения?

   Частотник справляется с этим программно. УПП для торможения требует дополнительных опций или блоков.

Преимущества и ограничения каждого устройства

Важно понимать сильные и слабые стороны аппаратов, чтобы избежать ошибок при проектировании.

Преимущества частотных преобразователей:

• Максимальная энергоэффективность.
• Полный контроль параметров электродвигателя.
• Высокая точность технологического процесса.
• Снижение нагрузки на механику во всем диапазоне работ, а не только при пуске.

Ограничения частотников:

• Высокая стоимость ремонта (выход IGBT-модулей).
• Необходимость в чистом и прохладном помещении или мощном кондиционировании.
• Создание помех в сети (требуются фильтры ЭМС).

Преимущества устройств плавного пуска:

• Исключительно низкое выделение тепла в рабочем режиме (байпас).
• Простота монтажа и настройки.
• Низкая стоимость при больших мощностях.
• Отсутствие гармоник после завершения пуска.

Ограничения УПП:

• Невозможность регулирования скорости.
• Износ двигателя все равно присутствует при длительной работе, так как двигатель питается напрямую от сети.

Назначение устройств: в каких задачах применяют ЧП и УПП

Подводя итог, четко очертим круг задач для каждого типа оборудования.

Сферы для частотного преобразователя:

• Насосные станции водоснабжения и отопления (поддержание давления).
• Вентиляция и дымоудаление (плавная регулировка производительности).
• Лифты и подъемники (плавный ход и точная остановка этажа).
• Экструдеры и центрифуги (стабильность скорости вне зависимости от загрузки).

Сферы для устройств плавного пуска:

• Мощные ленточные конвейеры (исключение просыпи материала при рывке).
• Дробилки и мельницы (тяжелый пуск под нагрузкой).
• Компрессоры (снижение пусковых токов при включении).
• Любые механизмы, где требуется просто защитить сеть от перегрузок и не требуется менять скорость вращения.

Выбор между этими двумя классами оборудования не является конкурентной борьбой. Частотный преобразователь — это инструмент для управления технологией, а устройства плавного пуска — это средство защиты сети и двигателя. Ответ на вопрос «плавный пуск или частотный преобразователь» всегда лежит в плоскости конкретной технической задачи, и опытный специалист всегда найдет оптимальное решение, будь то сложный высокоточный частотник или надежный, неприхотливый софтстартер.
