Бесколлекторные двигатели

Содержание

• Типы бесколлекторных двигателей (AC и DC варианты)
• Сравнение с коллекторными двигателями
  • Детальное сравнение физической конструкции
• Принцип работы бесколлекторного двигателя
  • Роль электронного контроллера в работе бесколлекторных двигателей
  • Датчики положения ротора и их типы
  • Бездатчиковые методы коммутации
• Устройство бесколлекторного двигателя
  • Основные варианты конструкции бесколлекторных двигателей
• FAQ: Часто задаваемые вопросы

В современном мире электроприводов все чаще можно встретить термин «бесколлекторный двигатель». Это не просто очередная техническая эволюция, а настоящий прорыв в области электромеханических приводов, который позволил достичь небывалых показателей эффективности и надежности. В отличие от традиционных решений, главная особенность здесь — отсутствие щеточно-коллекторного узла, который является слабым звеном классических моторов.

Бесколлекторные двигатели (или вентильные двигатели) представляют собой синхронные машины, где коммутация обмоток осуществляется электронным способом, а не механически. Вместо искрящих щеток здесь работой управляет интеллектуальный контроллер, что позволяет достичь КПД на уровне 85–95%. Из личного инженерного опыта могу отметить, что при переходе с коллекторной на бесколлекторную систему в одном из проектов по созданию промышленного вентилятора мы получили не только рост эффективности, но и забыли об ежеквартальной замене щеток.

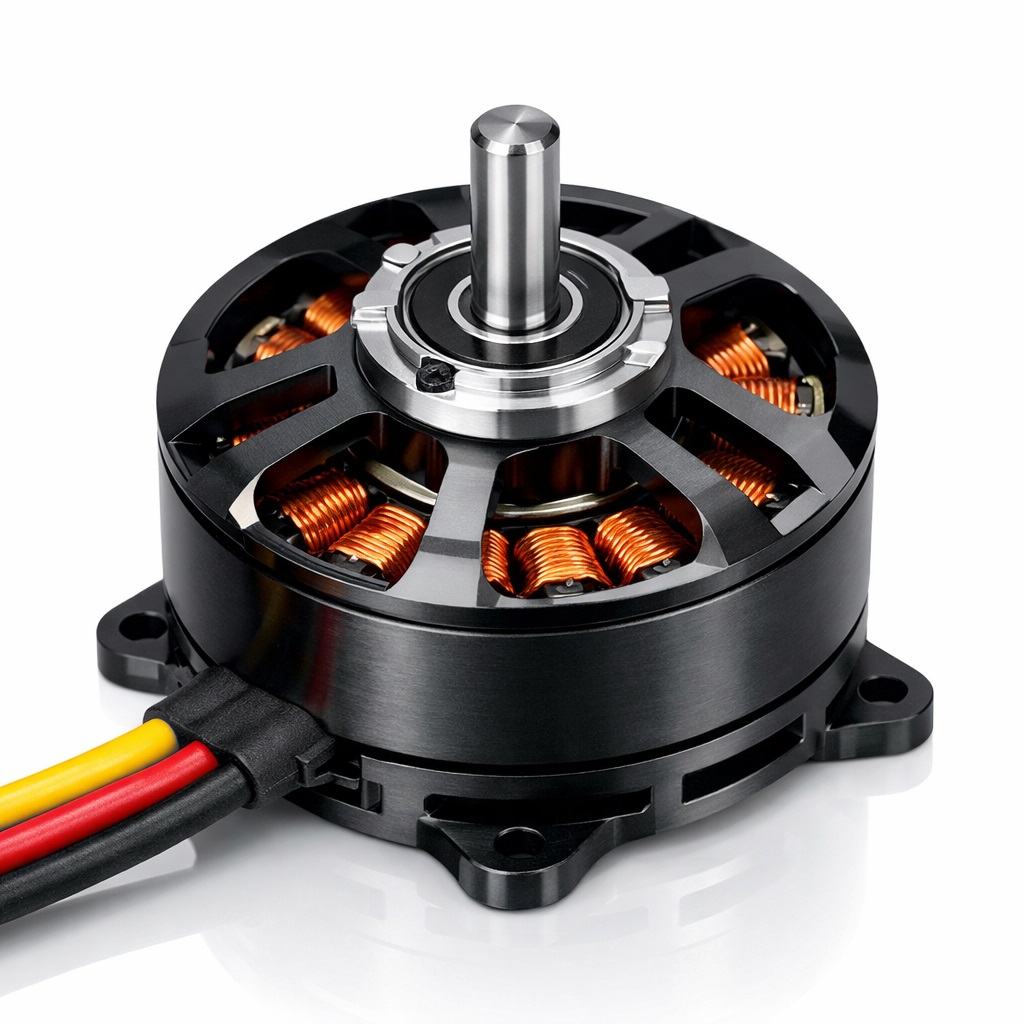

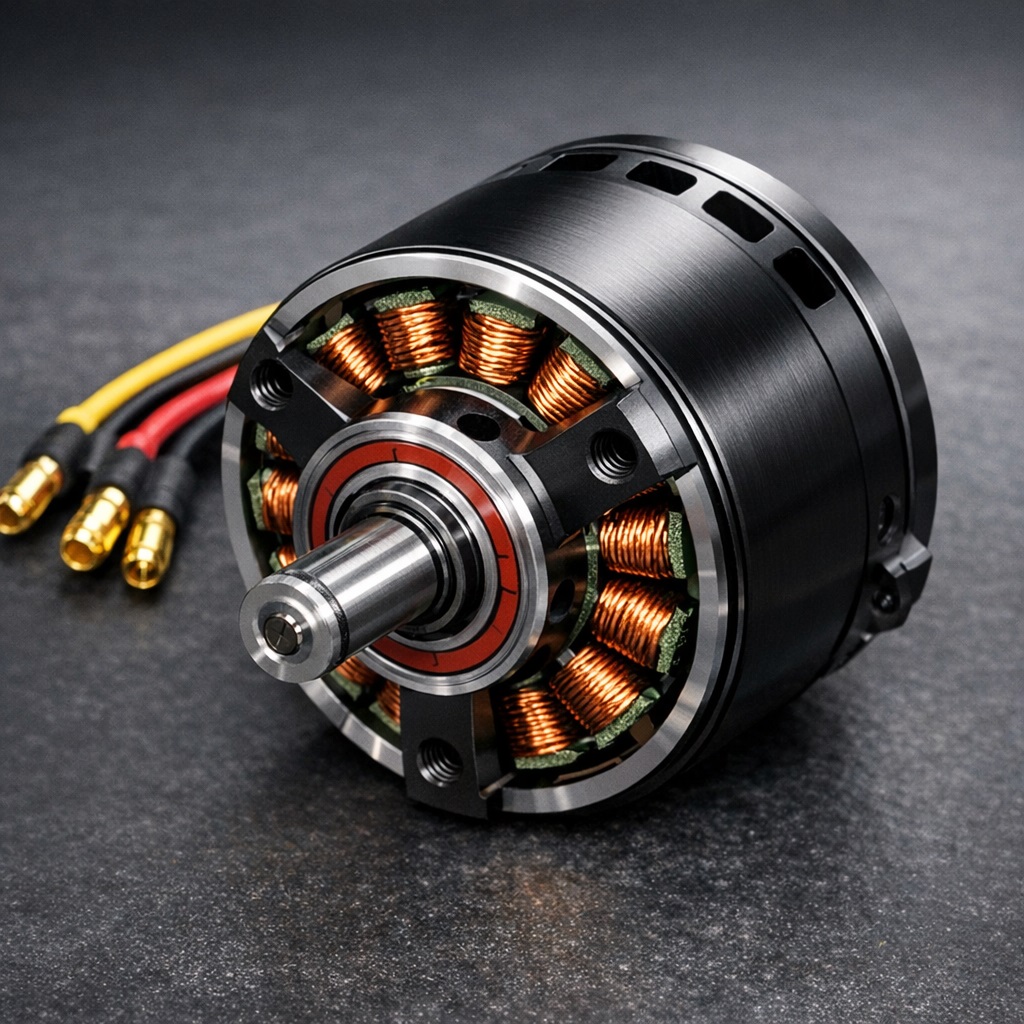

Конструктивно бесколлекторный электродвигатель состоит из двух основных частей. Внутри мы видим ротор с постоянными мощными магнитами (часто неодимовыми) и статор, на который уложены обмотки. Это инверсия классики: в коллекторных моторах обмотки крутятся, а магниты стоят на месте.

Типы бесколлекторных двигателей (AC и DC варианты)

Прежде чем углубляться в детали работы привода, необходимо разобраться в классификации. Хотя мы привыкли говорить о двигателях постоянного тока, на практике бесколлекторные машины делятся на два больших лагеря по форме питающего напряжения и принципу управления.

• BLDC (Brushless DC): Это наиболее распространенная категория в мире хобби, дронов и электроинструмента. Они питаются от источника постоянного тока, но внутри контроллера постоянное напряжение преобразуется в трехфазное импульсное. Такие моторы обычно используют трапецеидальную коммутацию.
• PMSM (Permanent Magnet Synchronous Motor): Это синхронные двигатели переменного тока с синусоидальным управлением. Они сложнее в настройке, но обеспечивают идеально плавный ход без пульсаций момента. Их стихия — промышленные станки с ЧПУ и робототехника, где требуется ювелирная точность.

Интересно, что с точки зрения физики «постоянный ток» там есть только на входе контроллера. Непосредственно на обмотки подается переменное трехфазное напряжение. Именно трехфазные системы получили наибольшее распространение благодаря оптимальному балансу между сложностью реализации и плавностью вращения.

Как правило, в компактных системах охлаждения или силовых установках дронов используются BLDC-моторы с внешним ротором, а в промышленности — PMSM с внутренним ротором.

Сравнение с коллекторными двигателями

Споры о том, что лучше — старая добрая «механика» с щетками или современная электроника — не утихают среди инженеров. Коллекторные двигатели имеют простейшую схему включения (подал напряжение — поехали), но расплачиваются за это ресурсом. Щетки коммутатора стираются, искрят и создают радиопомехи.

Главные преимущества бесколлекторных решений:

• КПД: 85-95% против 70-80% у коллекторных. Меньше потерь энергии уходит в нагрев.
• Ресурс: отсутствие механического трения щеток означает, что изнашиваются только подшипники. Срок службы измеряется десятками тысяч часов.
• Удельная мощность: на килограмм веса бесщеточный мотор выдает значительно больше мощности.

Однако есть и недостатки. Главный минус — сложная схема управления. Запустить такой мотор, просто воткнув вилку в розетку, невозможно. Для работы нужен драйвер (контроллер), который стоит денег и требует настройки.

Детальное сравнение физической конструкции

Если разобрать оба типа моторов, главное отличие бросится в глаза сразу. В коллекторном двигателе устройство ротора представляет собой набор катушек (обмоток), уложенных в пазы магнитопровода. Ток на эти вращающиеся катушки подается через графитовые щетки, которые скользят по пластинам коллектора.

В бесколлекторном моторе все с точностью до наоборот:

• Ротор (бесколлекторный) содержит постоянные магниты. Они создают постоянное поле.
• Статор (бесколлекторный) содержит обмотки. Они неподвижны и залиты компаундом или закрыты изоляцией.

Такая инверсия позволяет эффективно отводить тепло от обмоток (они статичны и контактируют с корпусом). В коллекторных машинах обмотка ротора находится внутри и нагревается, а охлаждать ее сложно — тепло передается через воздушный зазор.

Принцип работы бесколлекторного двигателя

Понимание принципа действия бесколлекторной машины — ключ к успешной эксплуатации. Все начинается с того, что контроллер подает напряжение на две из трех фаз обмотки статора. Возникает магнитное поле, которое притягивает постоянный магнит ротора. Ротор делает небольшой поворот.

Как только магнит приближается к «своей» катушке, чтобы его не заклинило в этом положении, электроника мгновенно переключает ток на следующую пару фаз. Таким образом создается вращающееся магнитное поле, которое бежит по кругу и постоянно «догоняет» ротор. Этот цикл повторяется, обеспечивая непрерывное вращение вала.

Весь процесс управляется микроконтроллером. От его реакции зависит, насколько плавно будет вращаться вал и какой вращающий момент будет создан.

Роль электронного контроллера в работе бесколлекторных двигателей

Электронный регулятор скорости (ESC) — это мозг системы. Он выполняет три важнейшие функции. Во-первых, он преобразует постоянное напряжение питания в высокочастотные импульсы. Во-вторых, он отслеживает положение ротора. В-третьих, регулирует скорость вращения с помощью широтно-импульсной модуляции (ШИМ).

Внутри ESC установлены мощные транзисторы, которые коммутируют токи в десятки ампер, и микросхема, реализующая алгоритм управления. В работе привода на дроне ESC получает сигнал от полетного контроллера и моментально меняет обороты, поднимая или опуская коптер. Без этого блока мотор превращается в бесполезный кусок металла.

Датчики положения ротора и их типы

Чтобы управляющая электроника знала, на какие транзисторы подавать сигнал, ей нужно знать текущее положение ротора. Самый дешевый и распространенный способ — установка датчиков Холла. Эти маленькие компоненты реагируют на приближение магнитного поля.

• Датчики Холла: просты, дешевы, но имеют низкое разрешение. Они идеальны для простого пуска и грубого регулирования.
• Энкодеры (инкрементальные и абсолютные): обеспечивают высокую точность позиционирования. Если мотор используется в станке, где нужно попасть в микрон, без энкодера не обойтись. Абсолютный энкодер хорош тем, что помнит положение даже после выключения питания.
• Резольвер: это аналоговый датчик, похожий на маленький трансформатор. Используется в промышленных приводах с жесткими условиями эксплуатации (вибрация, грязь, масло), где оптика энкодера может выйти из строя.

Бездатчиковые методы коммутации

Однако не все моторы имеют датчики. Многие приводы, особенно в авиамоделировании, используют метод определения положения ротора по обратной ЭДС (противо-ЭДС). Когда магнит проходит мимо неподключенной катушки, он наводит в ней небольшое напряжение. Контроллер анализирует этот сигнал.

Преимущества бездатчикового метода очевидны: упрощается конструкция мотора (не нужно паять сенсоры и тянуть от них провода), снижается конечная стоимость.
Недостатки: проблемы при запуске под нагрузкой. На нулевой скорости противо-ЭДС нет, поэтому контроллер должен применить сложный алгоритм для раскачки ротора. На низких оборотах такие системы работают нестабильно.

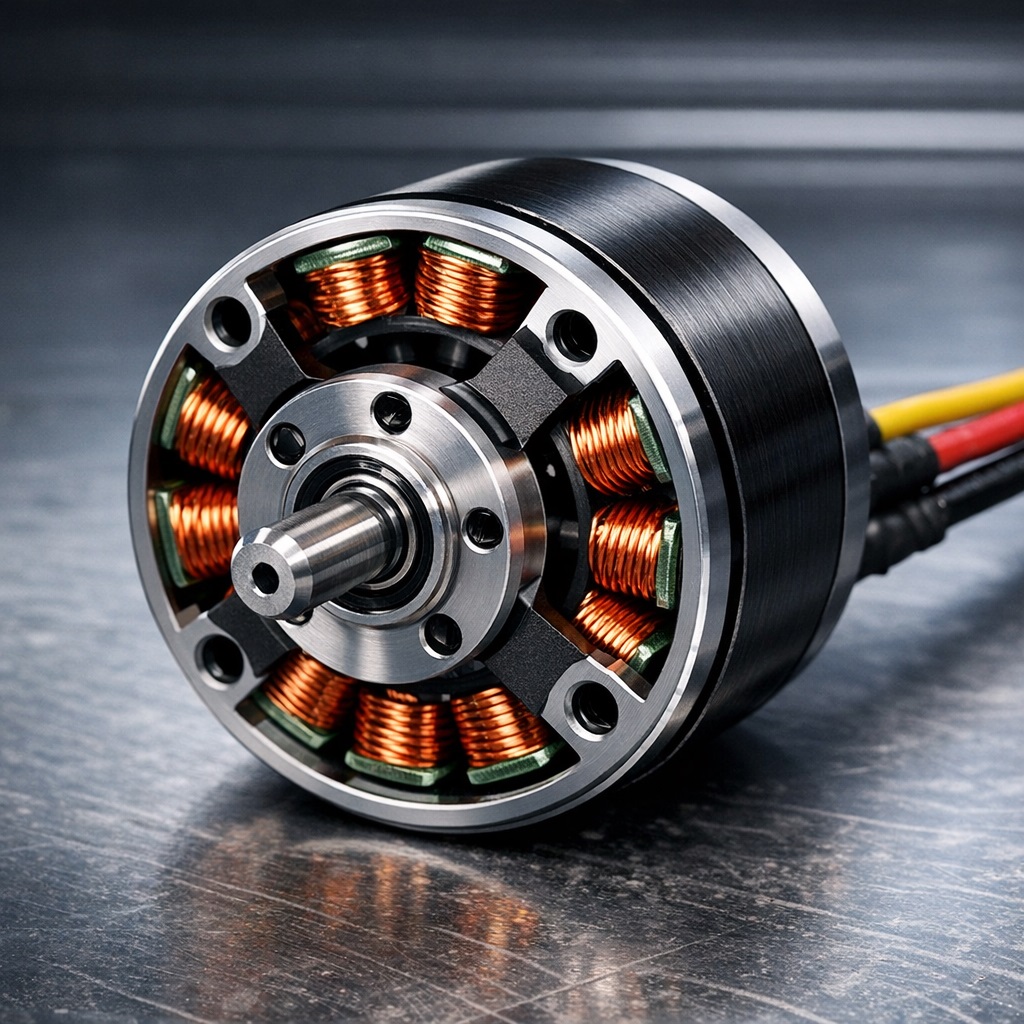

Устройство бесколлекторного двигателя

Как мы уже выяснили, устройство таких моторов базируется на паре «статор-ротор». Статор собирается из листов электротехнической стали (шихтованный сердечник), чтобы уменьшить потери на вихревые токи. В пазы этого сердечника укладывается медная обмотка.

Ротор представляет собой вал, на который напрессованы мощные постоянные магниты. Современные технологии подразумевают использование магнитов на основе редкоземельных металлов (неодим-железо-бор). Именно они обеспечивают колоссальную мощность при скромных габаритах.

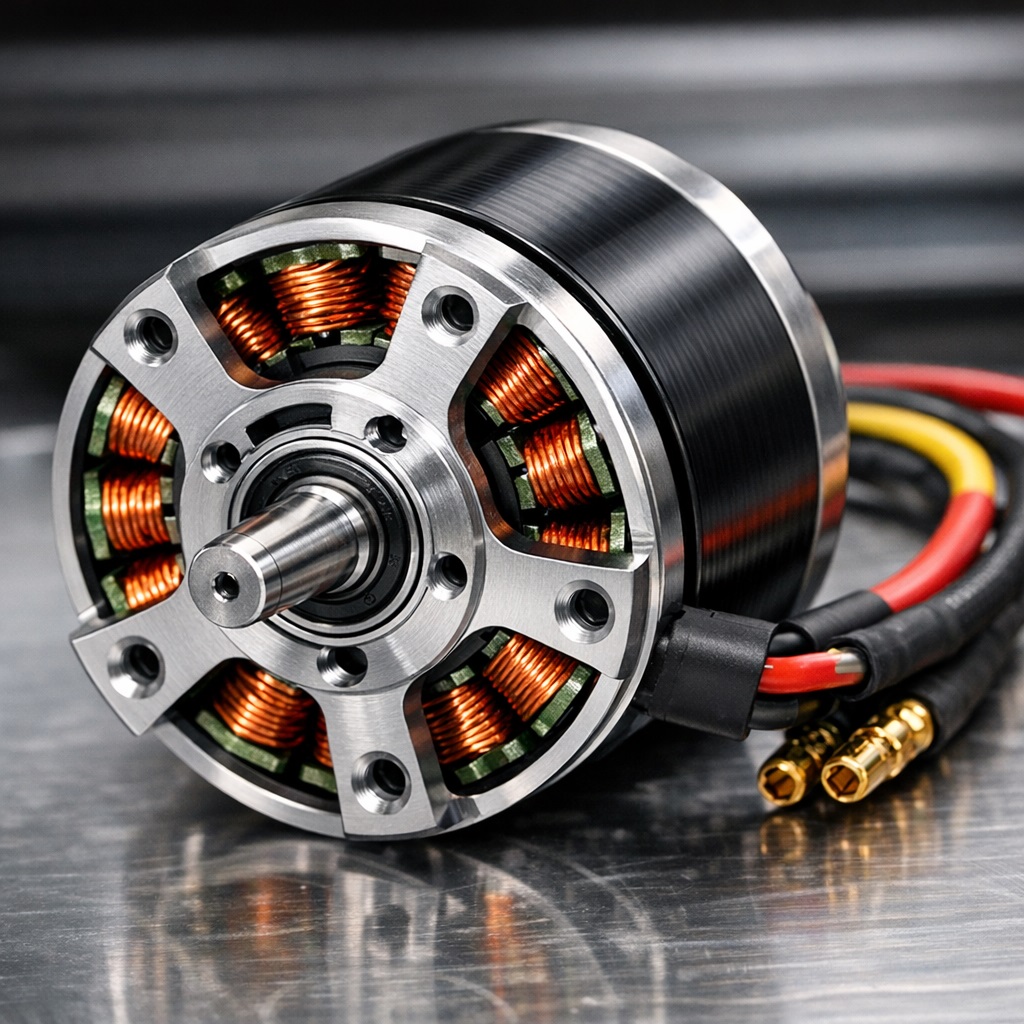

Основные варианты конструкции бесколлекторных двигателей

В мире робототехники и станкостроения важно понимать геометрию привода. Существует две основные компоновки:

1. Внутренний ротор (Inrunner): магниты расположены внутри, а статор снаружи охватывает их. Это классическая схема для высокооборотистых применений. Мотор получается узким и длинным.
2. Внешний ротор (Outrunner): статор с обмотками закреплен внутри на неподвижной оси, а ротор с магнитами вращается вокруг него. Такая схема дает огромный крутящий момент на низких оборотах без редуктора. Идеально подходит для колес электросамокатов или винтов дронов.

Также стоит упомянуть аксиальную конструкцию, где диски статора и ротора расположены параллельно друг другу (как пластины в гриле). Они встречаются реже, но используются в специальных применениях, где критична длина агрегата.

FAQ: Часто задаваемые вопросы

Что такое бесколлекторный двигатель?

Это электродвигатель, в котором отсутствует механический коллектор (щетки), а коммутация обмоток осуществляется электронным блоком управления в зависимости от положения ротора.

Как работает бесколлекторный двигатель?

Электронный контроллер поочередно подает напряжение на обмотки статора, создавая вращающееся магнитное поле. Это поле увлекает за собой ротор с постоянными магнитами. Момент переключения определяется по сигналам датчиков или по противо-ЭДС.

Что лучше, коллекторный или бесколлекторный двигатель?

Для задач, где важны ресурс, КПД и мощность — однозначно бесколлекторный. Если бюджет ограничен, а управление требуется простое «вкл/выкл» (например, простейший вентилятор), можно использовать коллекторный.

Каковы преимущества бесколлекторных двигателей?

Высокий КПД, огромный ресурс, отсутствие искрения и помех, высокая удельная мощность, возможность работы в сложных условиях.

Каковы недостатки бесколлекторных двигателей?

Высокая стоимость (как самого мотора, так и контроллера), необходимость наличия сложного электронного драйвера для работы.

Каково устройство бесколлекторного двигателя?

Он состоит из статора с обмотками и ротора с постоянными магнитами. Конструктивно может быть выполнен с внутренним или внешним ротором.

В чем отличие коллекторного мотора от бесколлекторного?

В коллекторном моторе обмотки находятся на роторе, а магниты (или другие обмотки) на статоре. Питание на ротор подается через щетки. В бесколлекторном — обмотки неподвижны на статоре, а магниты вращаются вместе с ротором.

Где применяются бесколлекторные двигатели?

Повсеместно: от компьютерных вентиляторов и приводов жестких дисков до мощных силовых установок дронов, электромобилей, станков с ЧПУ, робототехники и медицинского оборудования.

Какую роль играют датчики Холла и датчики положения ротора в бесколлекторном двигателе?

Они выполняют функцию «глаз» для контроллера. Датчики сообщают электронике, в каком положении находится ротор, чтобы контроллер мог вовремя переключить напряжение на следующей фазе, обеспечивая непрерывное вращение.
