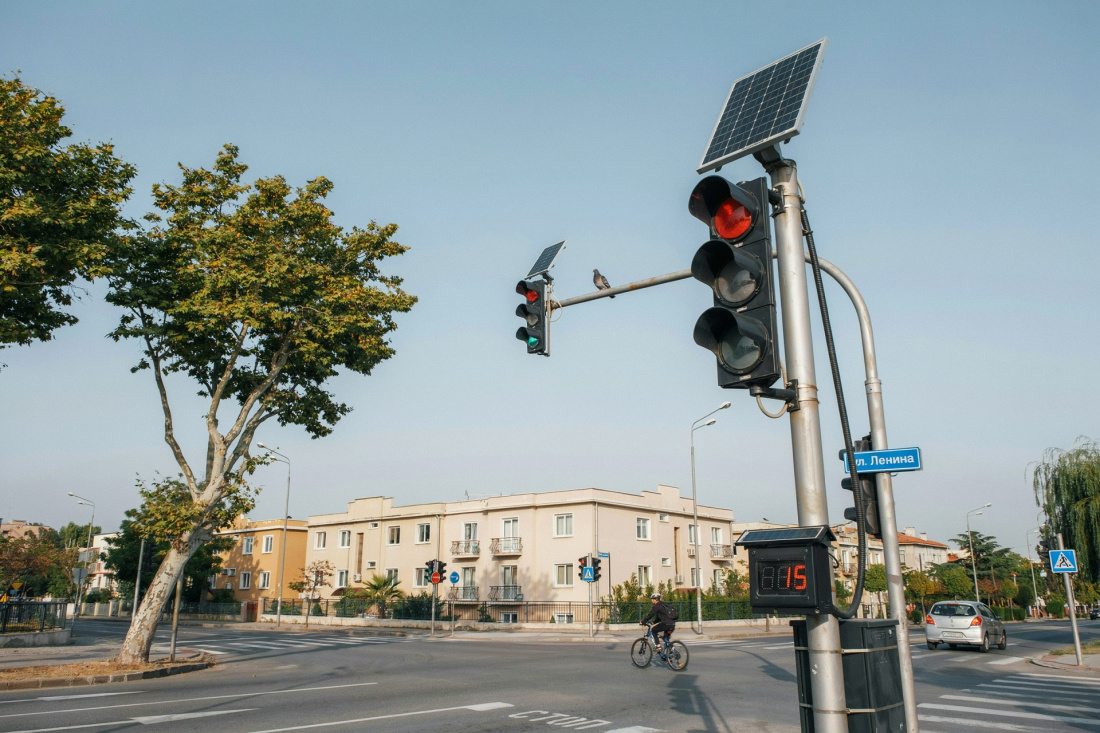

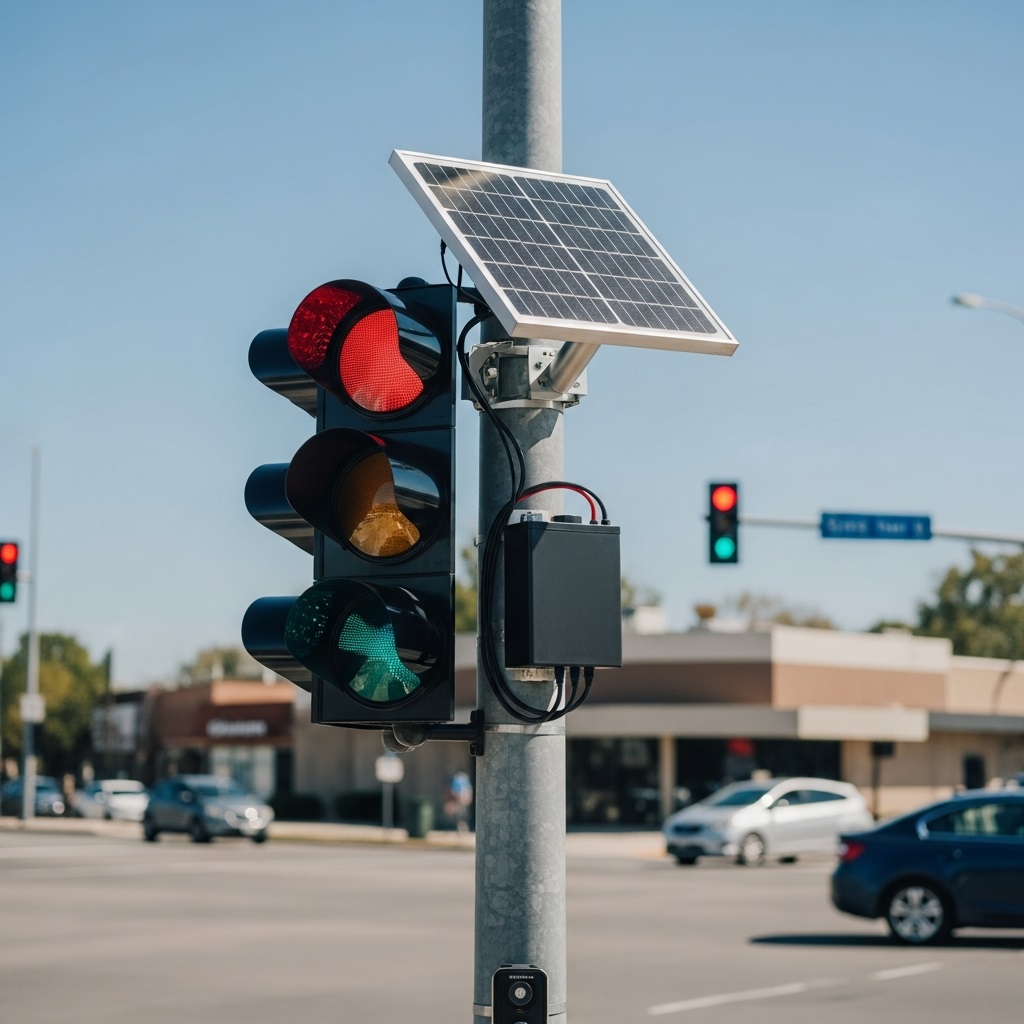

Расчет инсоляции для солнечных панелей — основа проектирования автономных светофоров. Отказ питания такого объекта — прямая угроза безопасности движения, поэтому инженерный расчет должен быть безупречным. Разберем пошаговую методологию, которая позволит гарантировать работу светофора в любых погодных условиях.
Что такое солнечная инсоляция и почему она критична для светофоров
Инсоляция — это количество солнечной энергии, поступающей на единицу поверхности за сутки. Измеряется в кВт·ч/м²/сутки и эквивалентна понятию пиковых солнечных часов. Для светофора, работающего круглосуточно, именно инсоляция определяет требуемую мощность солнечной панели и емкость аккумулятора.
В отличие от частного дома, где возможна подпитка от сети, светофор обязан работать автономно 24/7. Отказ питания приводит к авариям, поэтому проектировщики обязаны закладывать запас, ориентируясь на самые неблагоприятные периоды года.
Источники данных по инсоляции в России
Главный нормативный документ — СП 131.13330.2020 «Строительная климатология». Он бесплатен, имеет официальный статус и содержит корректные данные солнечной активности для всех регионов России. Альтернативы — PVGIS (JRC ЕС) и Meteonorm, но приоритет остается за российским сводом правил.
Таблицы СП содержат значения инсоляции для конкретных городов с разбивкой по месяцам. Для расчета светофора используются значения для наклонной поверхности оптимального угла, а не для горизонтальной. Если города нет в таблицах, применяется интерполяция по ближайшим населенным пунктам.
Критический месяц — декабрь или январь, когда солнечная инсоляция минимальна. Для Москвы это 1,50 кВт·ч/м²/сут, для Краснодара — 2,0–2,8, для Якутска — 0,80.
Энергопотребление светофора
Типовой трехсекционный LED-светофор потребляет 8–25 Вт на секцию, то есть 36–75 Вт суммарно. С учетом контроллера и потерь — 40–80 Вт. Светофор работает непрерывно, поэтому суточный расход при мощности 45 Вт составляет:
45 Вт × 24 ч = 1080 Вт·ч/сут.
Для вас подарок! В свободном доступе до конца месяца
Получите подборку профессиональных материалов
Узнайте, как избежать ошибок и сделать правильный выбор для эффективной работы — все рекомендации в одном месте
Как подобрать светофорное оборудование
Установка и обслуживание светофорного оборудования
Как подобрать частотный преобразователь
Как правильно подобрать электродвигатель
Уже скачали 348 раз
Пошаговый расчет
Шаг 1. Суточная потребность с учетом потерь
Системные потери складываются из:
- КПД инвертора: 0,90–0,95
- КПД контроллера: 0,95–0,98
- Потерь в проводке: 0,97–0,99
Общий коэффициент — 0,80–0,85.
E_проект = E_нагрузка / 0,82 = 1080 / 0,82 ≈ 1317 Вт·ч/сут.
Шаг 2. Выбор критического месяца
Для круглогодичной работы размер панели определяется по наихудшему месяцу. Ошибка — расчет по среднегодовой инсоляции. Для Москвы среднегодовое значение 3,1 кВт·ч/м²/сут, а декабрьское — 1,5. Разница в 2 раза — система, рассчитанная по среднему, откажет зимой.
Шаг 3. Мощность солнечной панели
Формула расчета:
P_панель (Вт) = E_проект (Вт·ч/сут) ÷ H_крит (ч/сут).
Для Москвы (H_крит = 1,50 ч):
P_панель = 1317 / 1,50 ≈ 878 Вт.
На практике выбирают стандартную сборку — 2 панели по 450 Вт (900 Вт суммарно).
Шаг 4. Емкость аккумулятора
Для светофоров автономность закладывают на 3–5 пасмурных дней. Формула:
C_бат (А·ч) = E_сут × N_авт / (U_сист × DOD).
DOD — глубина разряда (для LiFePO4 — 0,8–0,9, для AGM — 0,5–0,6).
Для 12 В, 5 суток и DOD = 0,8:
C_бат = (1080 × 5) / (12 × 0,8) = 562 А·ч.
Шаг 5. Проверка летней выработки
Летом панель вырабатывает в 3–4 раза больше необходимого. Избыток управляется MPPT-контроллером, который эффективно заряжает аккумулятор. Формула месячной проверки:
E_месяц = P_панель (кВт) × H_OPT (ч/сут) × N_дней × η_потерь.
Влияние угла наклона
Угол наклона определяет, какая доля солнечной инсоляции преобразуется в энергию. Оптимальный угол для России — широта места минус 15–17°.
- Москва (55°): 38°
- Краснодар (45°): 30°
- Якутск (62°): 48°
Отклонение на 15° снижает выработку на 5–8%. Панель должна быть ориентирована строго на юг и удалена от затеняющих объектов. Минимальное расстояние до дерева или здания — высота объекта × 2,5.
Региональные особенности
Северо-Запад (Санкт-Петербург). Декабрьская солнечная инсоляция — 0,98 кВт·ч/м²/сут. Требуемая мощность панели — ~1340 Вт. Автономная система практически нецелесообразна, рекомендуется гибридная схема с сетью.
Центральная Россия (Москва). Декабрь — 1,50 кВт·ч/м²/сут. Панель ~880 Вт, АКБ ~560 А·ч. Реализуемая конфигурация: 2 × 450 Вт.
Юг (Краснодар). Декабрь — 2,0–2,8 кВт·ч/м²/сут. Панель ~400–500 Вт. Наиболее выгодная зона для автономных светофоров, срок окупаемости в 1,5–2 раза короче.
Сибирь и Дальний Восток (Якутск). Декабрь — 0,80 кВт·ч/м²/сут. Панель ~1600 Вт. Дополнительные факторы: снегоочистка, обогрев АКБ при -40°C (+20–30% к потреблению), арктическое исполнение.
Типичные ошибки
Ошибка №1. Расчет по световому дню. В декабре в Москве 7 часов светового дня, но пиковых солнечных часов — только 1,5. Разница в 4–5 раз.
Ошибка №2. Игнорирование потерь. Паспортная мощность указана для STC (1000 Вт/м², 25°C). Реально: нагрев снижает КПД, пыль дает -5–10%, потери в проводке и контроллере — еще -10–15%. Суммарно — 20–25%.
Ошибка №3. Среднегодовое значение. Для Москвы среднегодовое 3,1, декабрьское 1,5. Разница в 2 раза. Система, построенная по среднему, откажет с декабря по февраль.
Экономическое обоснование
Годовая выработка для панели 900 Вт в Москве:
E_год = 0,9 × 3,1 × 365 × 0,82 = 836 кВт·ч/год.
Автономный светофор выгоднее прокладки кабеля при удалении от сети более 200 м (для юга — 100–150 м). Прокладка 1 м кабеля стоит 3–10 тыс. рублей, экономия при 300 м — до 1,5 млн рублей.
Срок службы солнечных модулей — 20–25 лет. LiFePO4 служит 8–12 лет, AGM — 3–5 лет. В Москве окупаемость — 5–8 лет, в Краснодаре — 4–6 лет.
Заключение
Расчет инсоляции для солнечных панелей — точная инженерная задача. Ключевые правила:
- Проектируйте по критическому зимнему месяцу.
- Закладывайте системные потери (коэффициент 0,80–0,85).
- Используйте СП 131.13330.2020.
- Угол наклона = широта минус 15–17°.
- Для севера рассматривайте гибридные схемы.
- Световой день ≠ пиковые солнечные часы.
Соблюдение этих правил гарантирует надежную работу светофора в любых условиях.
Часто задаваемые вопросы
1. Какой лучший угол для солнечных панелей светофора?
Широта местности минус 15–17°. Для Москвы — 38°.
2. Как инсоляция влияет на выбор размера солнечной панели?
Чем ниже инсоляция в критический месяц, тем мощнее панель. Для Москвы (1,5 ч) — ~880 Вт, для юга (2,5 ч) — ~530 Вт.
3. Как рассчитать выработку солнечной электростанции для светофора?
Умножьте пиковую мощность (кВт) на среднегодовую инсоляцию (ч/сут), на 365 дней и на КПД системы (0,80–0,85).
4. Почему важен подбор под регион?
Разница в зимней инсоляции между Краснодаром и Санкт-Петербургом — почти 3 раза. Универсальный светофор будет либо дорог для юга, либо неработоспособен для севера.
5. Есть ли универсальные варианты?
Универсальных решений не существует. Системы с запасом по АКБ и MPPT-контроллерами работают в более широком диапазоне, но их стоимость выше.
